Voraussetzungen:
☐ Zur Absicherung darf maximal ein 16 A Leitungsschutzschalter eingesetzt werden.
☐ Zwischen den einzelnen Wechselrichtern dürfen keine Verbraucher angeschlossen werden.
☐ Für den AC-Kabelanschluss an den Sunny Boy darf nur das von SMA Solar Technology AG
empfohlene AC-Kabel verwendet werden (siehe Kapitel 15 "Zubehör und Ersatzteile", Seite
75).
☐ Um größere Distanzen zwischen 2 Wechselrichtern zu realisieren, den AC-Feldstecker
verwenden (siehe Kapitel 6.4 "AC-Feldstecker konfektionieren", Seite 33).
Vorgehen:
1.
Lebensgefahr durch Stromschlag
Die AC-Steckverbinder dürfen nicht unter Last getrennt werden.
• Sicherstellen, dass der Leitungsschutzschalter ausgeschaltet und gegen
Wiedereinschalten gesichert ist.
• Sicherstellen, dass die PV-Module abgedeckt sind.

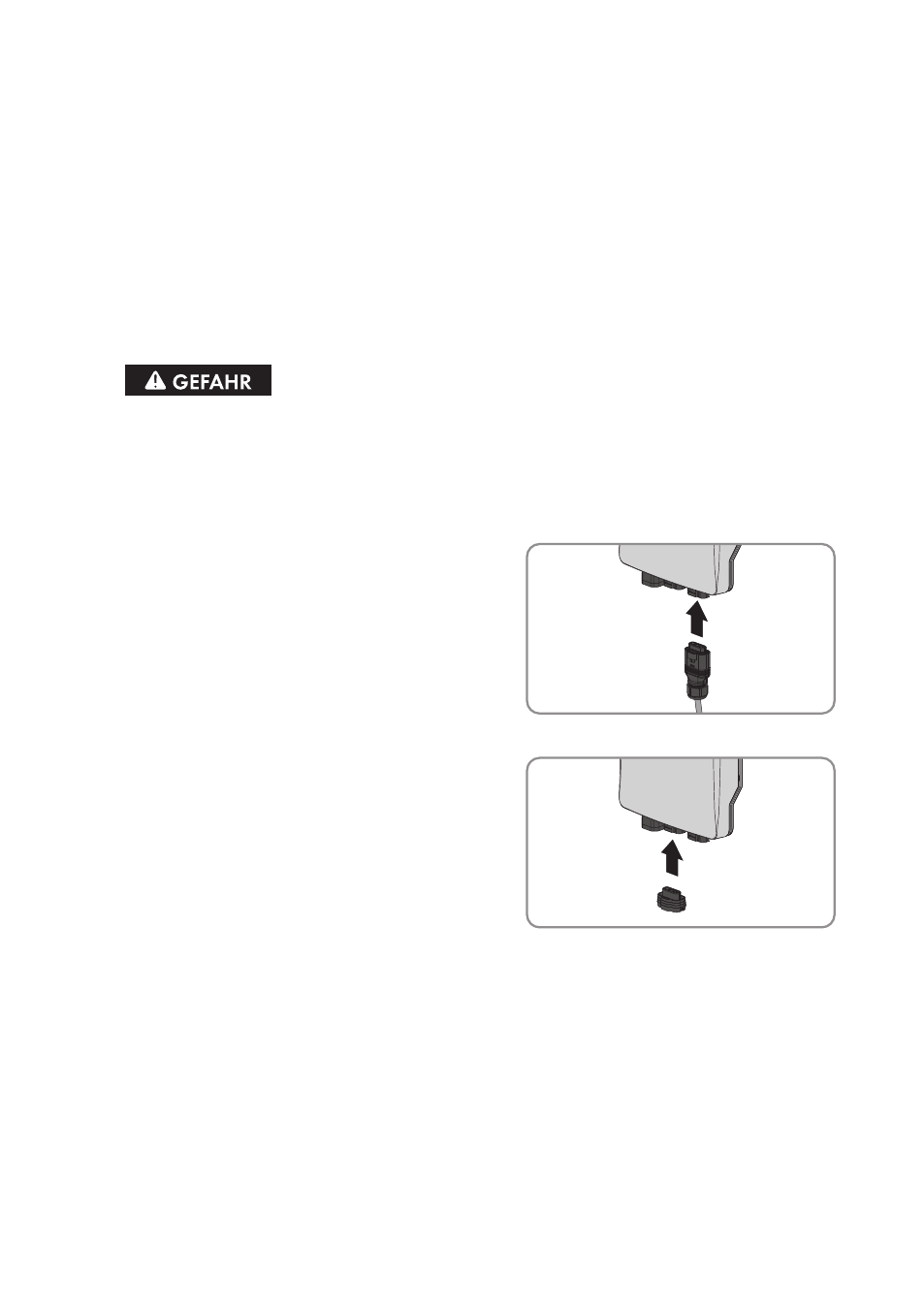

2. Ein Ende des beigefügten AC-Kabels in die
äußere AC-Buchse des letzten Wechselrichters
der PV-Anlage stecken.
☑ Der Stecker rastet hörbar ein.
3. Schutzkappe in die mittlere AC-Buchse des
letzten Wechselrichters stecken.
☑ Schutzkappe rastet hörbar ein.
4. Bei Bedarf die Schutzkappe verplomben. Dabei darauf achten, dass das AC-Kabel des letzten
Wechselrichters in der äußeren AC-Buchse steckt. Für die Verplombung kann nur die mittlere
AC-Buchse verwendet werden, da nur die mittlere AC-Buchse mit Ösen zur Verplombung
versehen ist.
5. Sicherstellen, dass der AC-Steckverbinder und die Schutzkappe fest in den Buchsen des
Wechselrichters stecken.
