6.2.2 Sunny Multigate

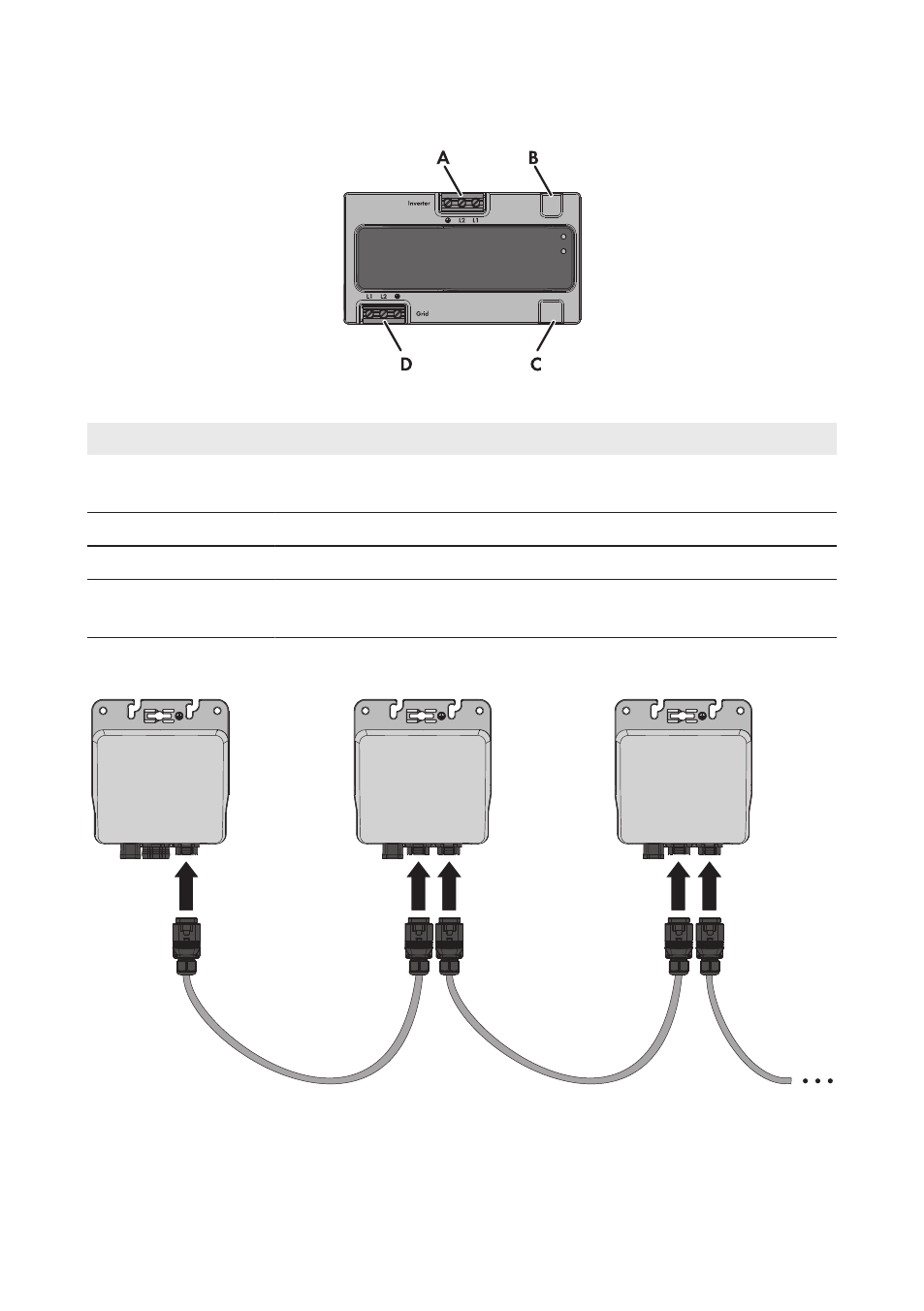

Abbildung 15: Anschlussbereiche am Sunny Multigate
Position Bezeichnung
A Klemmleiste für Anschluss des AC-Kabels des Wechselrichters, Beschrif-
tung: Inverter
B Buchse für Anschluss optionaler Kommunikation
C Buchse für Anschluss des Netzwerkkabels (RJ45)
D Klemmleiste für Anschluss des AC-Kabels des öffentlichen Stromnetzes,
Beschriftung: Grid
6.3 Wechselrichter untereinander AC-seitig verkabeln
Abbildung 16: AC-Verkabelung der Wechselrichter untereinander (links = letzter Wechselrichter, rechts = erster
Wechselrichter)
