Position Erklärung
F Schraubklemme für AC-Ausgang (öffentliches Stromnetz)
Beschriftung: Grid
G Buchse für Anschluss des Netzwerkkabels (RJ45)
4.3 LED-Signale
Die LEDs des Sunny Multigate signalisieren den Betriebszustand der PV-Anlage.

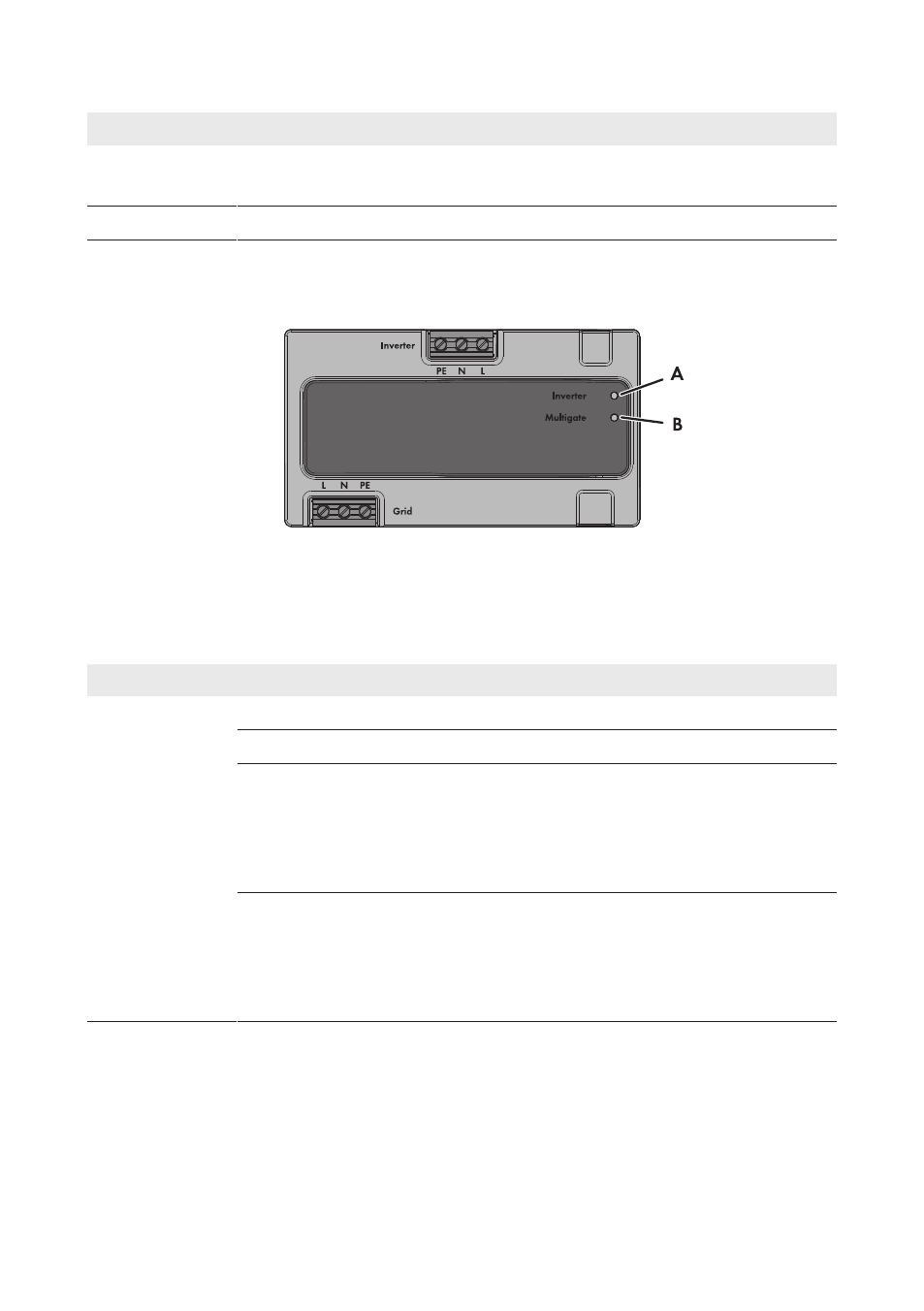

Abbildung 6: Position der LEDs am Sunny Multigate
Die obere LED ist mit Inverter beschriftet und signalisiert den Betriebszustand der Wechselrichter.
Die untere LED ist mit Multigate beschriftet und signalisiert den Betriebszustand des Sunny
Multigate.
LED Status Erklärung
A: LED Inverter aus Die Kommunikation mit den Wechselrichtern ist nicht aktiv.
leuchtet grün Die Wechselrichter sind in Betrieb.
leuchtet orange Mindestens einer der angeschlossenen Wechselrichter be-
findet sich im Zustand Warnung. Die konkrete Fehlermel-
dung finden Sie im Sunny Portal oder Sunny Explorer. Die
Ursache und die Abhilfe finden Sie in diesem Dokument
(siehe Kapitel 11 "Fehlersuche", Seite 53).
leuchtet rot Mindestens einer der angeschlossenen Wechselrichter be-
findet sich im Zustand Fehler. Die konkrete Fehlermeldung
finden Sie im Sunny Portal oder Sunny Explorer. Die Ursa-
che und die Abhilfe finden Sie in diesem Dokument (siehe
Kapitel 11 "Fehlersuche", Seite 53).
