13 Außerbetriebnahme
13.1 AC-Feldstecker trennen
Demontage und Wiederkonfektion des AC-Feldsteckers nur innerhalb von
72 Stunden
• Insgesamt darf der AC-Feldstecker maximal 3-mal und nur innerhalb der ersten
72 Stunden nach der ersten Montage demontiert werden.
• Nach Ablauf der 72 Stunden darf der AC-Feldstecker nicht mehr demontiert werden.
• Das Kabel muss vor jeder Konfektion erneut gekürzt werden.
Vorgehen:
1.
Lebensgefahr durch Stromschlag
Der AC-Feldstecker darf nicht unter Last getrennt werden.
• Sicherstellen, dass der Leitungsschutzschalter ausgeschaltet und gegen
Wiedereinschalten gesichert ist.
• Sicherstellen, dass die PV-Module abgedeckt sind.

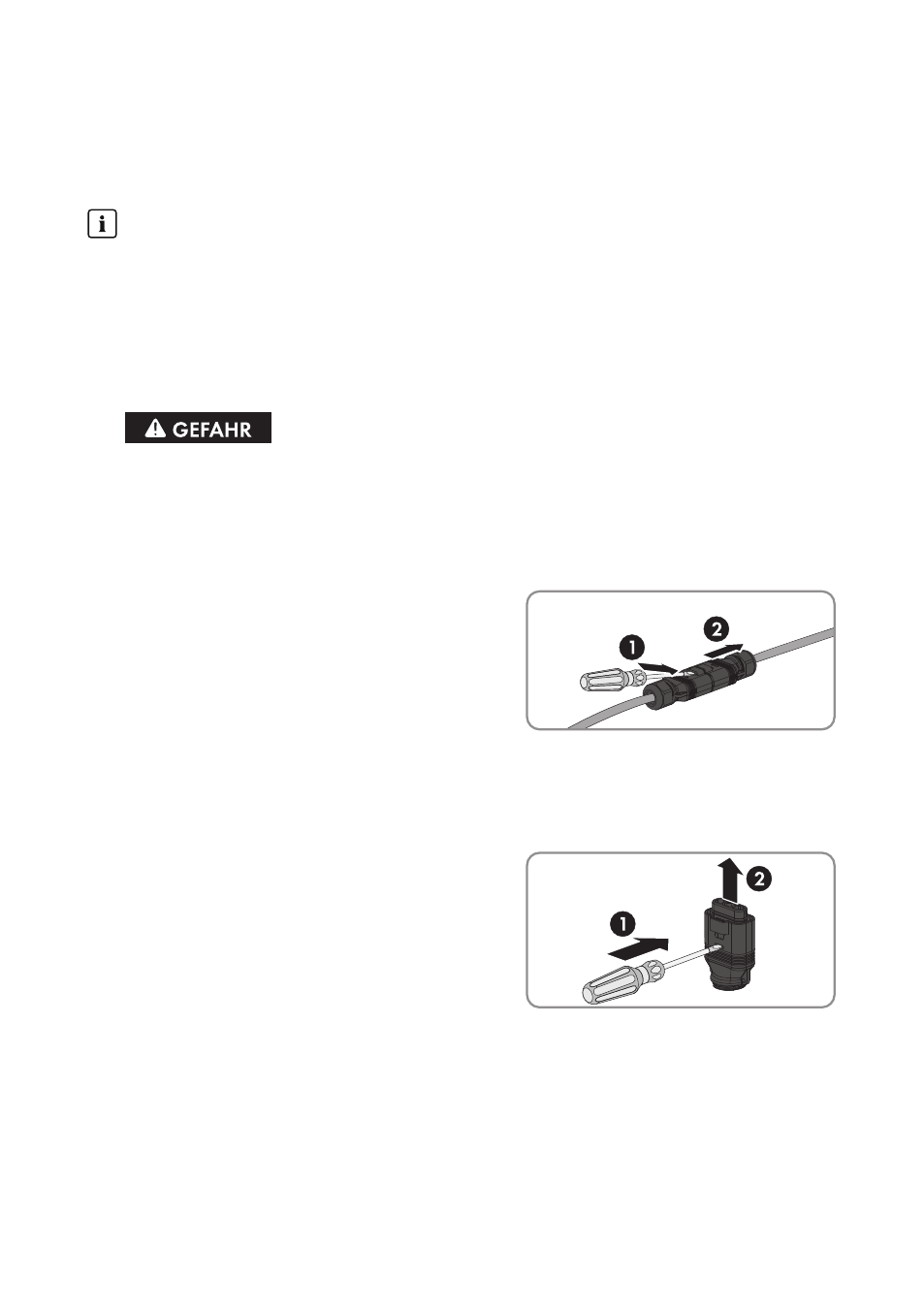

2. Den AC-Feldstecker vom Steckverbinder des AC-
Kabels des Wechselrichters entriegeln und
abziehen. Dazu einen Schlitz-Schraubendreher
(Klingenbreite: 4 mm) in den breiten Schlitz am
AC-Feldstecker einhaken und aufhebeln. Dabei
gleichzeitig den AC-Steckverbinder abziehen.
3. Bei Bedarf den AC-Feldstecker demontieren:
• Die Verschraubung des Steckergehäuses lösen.
• Dichtung aus der Öffnung des Gewindes herausziehen. Dabei darauf achten, dass die
Lamellen des Steckergehäuses nicht beschädigt werden.
• Das Steckergehäuse vom Isolierkörper
lösen. Dazu einen Schlitz-Schraubendreher
(Klingenbreite: 4 mm) in den kleinen Schlitz
des Steckergehäuses stecken und die
Rasthaken entriegeln, bis sich der
Isolierkörper vom Steckergehäuse löst.
• Alle 3 Schrauben mit einem Schraubendreher lösen und die Leiter abziehen.
• Vor dem erneuten Konfektionieren des AC-Feldsteckers das Kabel kürzen.
• Bei Bedarf AC-Feldstecker erneut konfektionieren (siehe Kapitel 6.4 "AC-Feldstecker
konfektionieren", Seite 33).
