6.
Beschädigung des Sunny Multigate durch falsch angeschlossene Leiter
Das Vertauschen von PE und L oder N kann bei der Inbetriebnahme zur Beschädigung des
Sunny Multigate führen.
• Klemmenbeschriftung des Sunny Multigate unbedingt beachten.
• Alle Leiter entsprechend der Klemmenbeschriftung anschließen:
– Den Schutzleiter des AC-Kabels an Anschlussklemme PE des Sunny Multigate
anschließen. Dabei darauf achten, dass der Leiter bis zum Anschlag in der Klemme
steckt.
– Den Außenleiter des AC-Kabels an Anschlussklemme L des Sunny Multigate
anschließen. Dabei darauf achten, dass der Leiter bis zum Anschlag in der Klemme
steckt.
– Den Neutralleiter des AC-Kabels an Anschlussklemme N des Sunny Multigate
anschließen. Dabei darauf achten, dass der Leiter bis zum Anschlag in der Klemme
steckt.

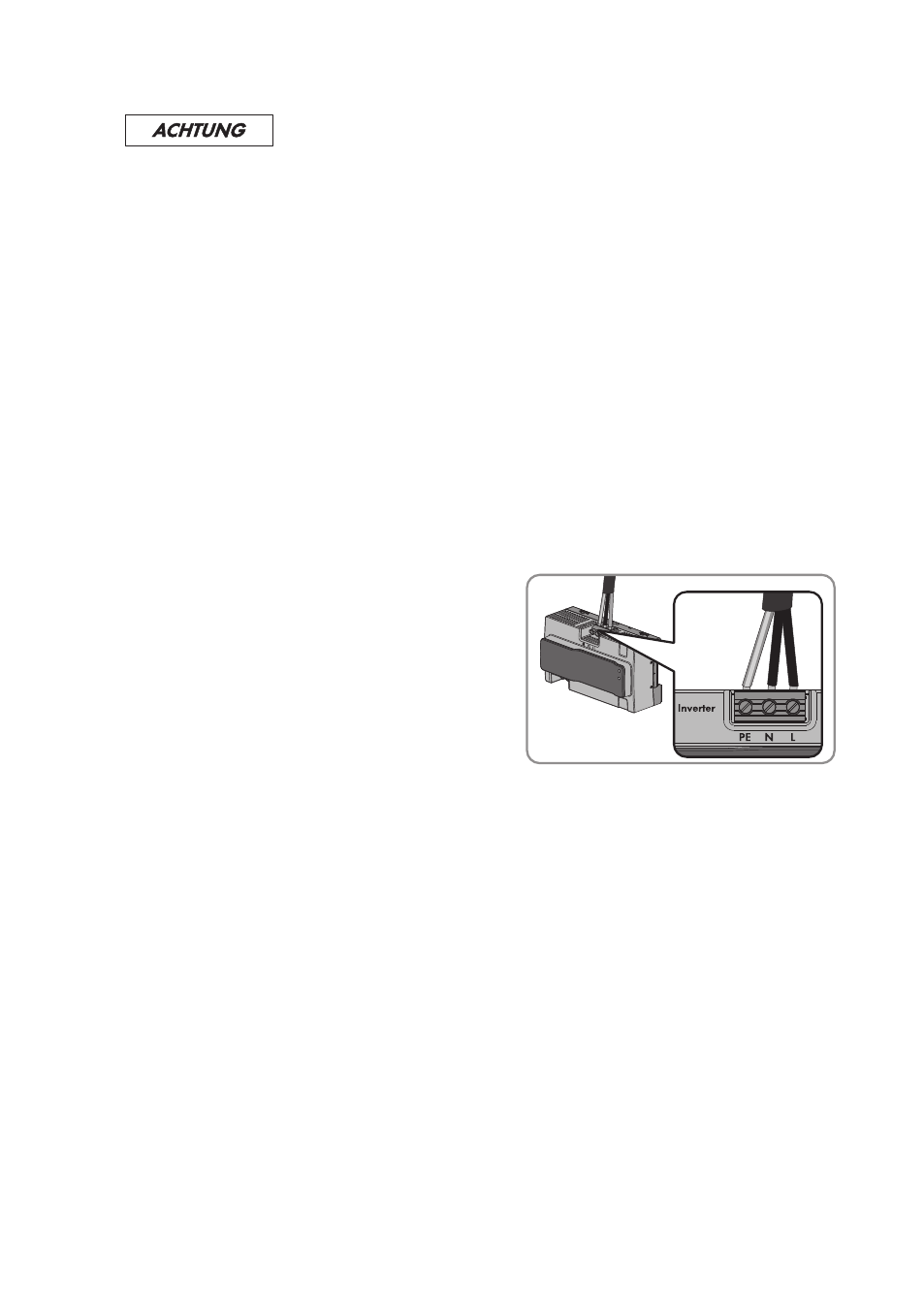

7. Alle 3 Schrauben der Klemmleiste mit einem Schlitz-Schraubendreher festziehen
(Drehmoment: 0,6 Nm).
8. Sicherstellen, dass alle Klemmen korrekt belegt
sind.
9. Sicherstellen, dass alle Leiter fest sitzen.
6.7 Sunny Multigate an öffentliches Stromnetz anschließen
Das AC-Kabel des öffentlichen Stromnetzes nach folgendem Vorgehen an die Klemmleiste des
Sunny Multigate anschließen, die mit Grid beschriftet ist.
Kabelanforderungen:
☐ Nur Kabel aus Kupfer verwenden.
☐ Nur Kabel aus Volldraht oder Groblitze verwenden.
☐ Temperaturbeständig bis mindestens +90 °C
☐ Leiterquerschnitt: 1,5 mm² … 6,0 mm²
6 Elektrischer Anschluss
