Kabel konfektionieren
1. Das Kabel mit einer Kabelschere auf die gewünschte Länge kürzen.

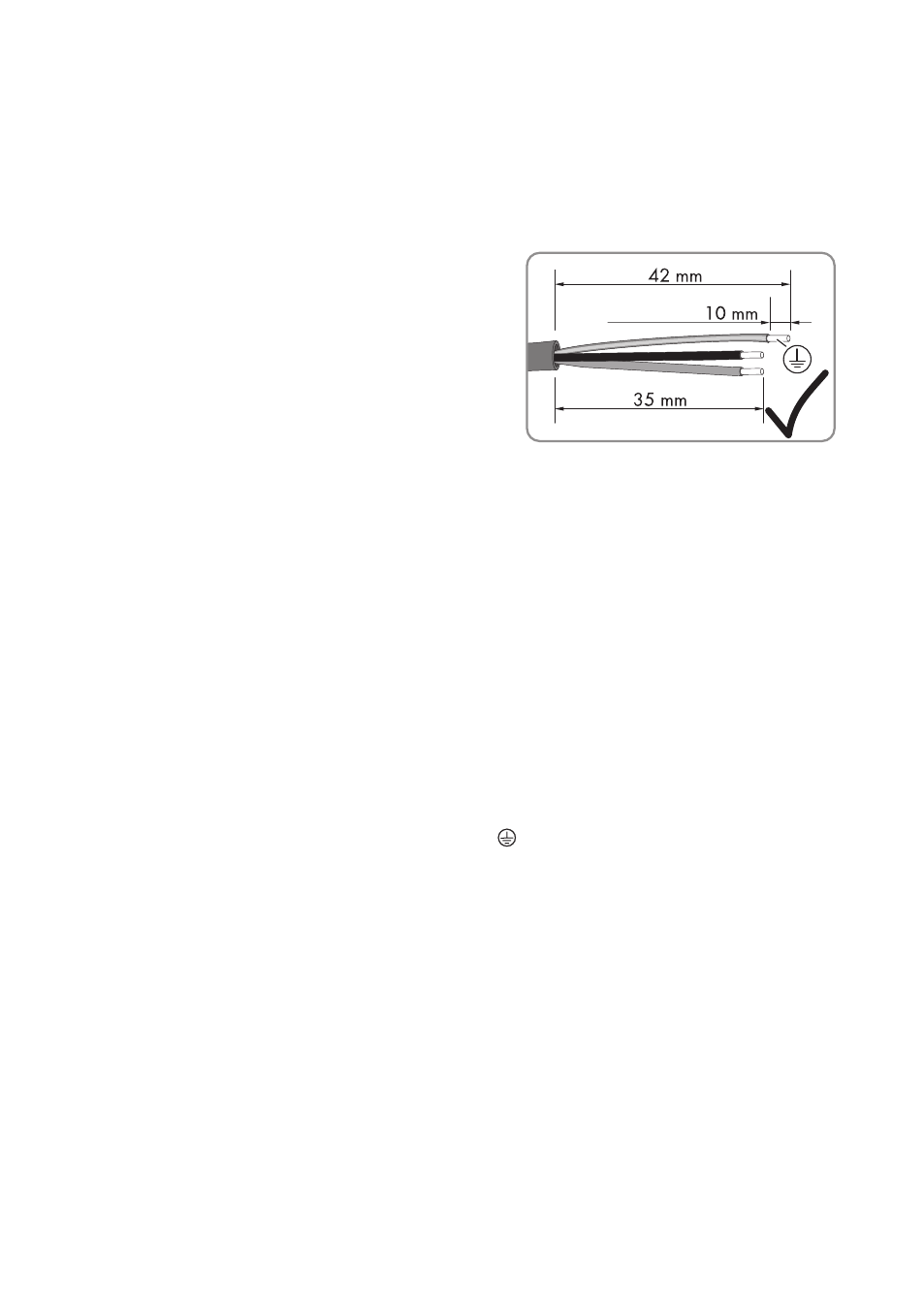

2. Das Kabel mit dem Abmantelmesser 42 mm abmanteln. Dabei darauf achten, dass die
einzelnen Adern nicht beschädigt werden.
3. L und N um 7 mm kürzen.
4. Die 3 einzelnen Leiter mit einer Abisolierzange
jeweils 10 mm (Toleranz: ± 1 mm) abisolieren.
Dabei darauf achten, dass die einzelnen Litzen
nicht beschädigt werden.
☑ Das Kabel ist konfektioniert.
5. Jeweils eine Aderendhülse bis zum Anschlag auf eine abisolierte Ader schieben.
6. Aderendhülsen mit einer Crimpzange festcrimpen.
7. Sicherstellen, dass ein Crimpmaß von maximal 2,4 mm eingehalten ist.
AC-Feldstecker vormontieren
1. Die Verschraubung über das Kabel mit den Aderendhülsen führen. Dabei muss das Gewinde
der Verschraubung zur Aderendhülse zeigen.
2. Mit den Fingern die Dichtung bis zum Anschlag in das Steckergehäuse drücken.
3. Das Steckergehäuse mit Dichtung über das Kabel führen. Dabei muss das Gewinde zum
Gewinde der Verschraubung zeigen.
Isolierkörper montieren
1. Litzen mit den Aderendhülsen bis zum Anschlag in die vormontierten Buchsen im Isolierkörper
schieben. Dabei muss der Außenleiter in die Buchse L, der Neutralleiter in die Buchse N und
der Schutzleiter in die Buchse mit dem Symbol
gesteckt werden.
☑ Die Aderendhülsen sind nicht mehr sichtbar.
2. Die 3 Schrauben im Isolierkörper mit einem Schraubendreher festziehen
(Drehmoment: 0,8 Nm).
3. Sicherstellen, dass die einzelnen Adern in der richtigen Buchse des Isolierkörpers fest sitzen.
AC-Feldstecker fertig montieren
1. Das Steckergehäuse auf den Isolierkörper schieben.
☑ Beide Teile rasten hörbar miteinander ein. Dabei müssen die Verrastungen am
Isolierkörper und am Steckergehäuse übereinstimmen.
2. Die Verschraubung des Steckergehäuses anschrauben und mit einem Drehmomentschlüssel 2-
mal nacheinander mit unterschiedlichen Drehmomenten anziehen:
• Zuerst die Verschraubung mit einem Drehmoment von 3,3 Nm anziehen. Dazu an der
Skala des von SMA Solar Technology AG vorgegebenen Drehmomentschlüssels den
Wert 3,0 Nm einstellen.
