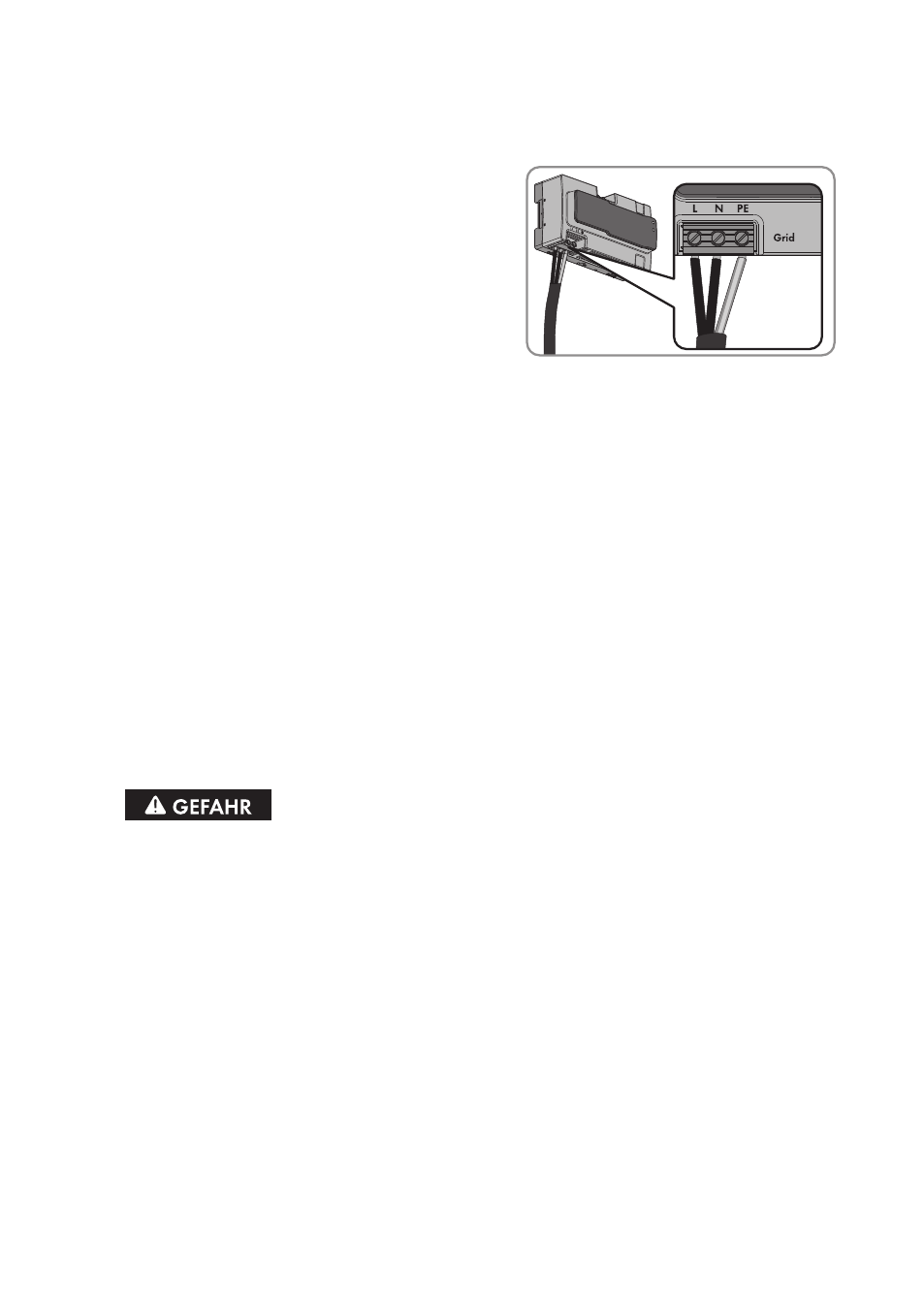

6. Alle 3 Schrauben der Klemmleiste mit einem Schlitz-Schraubendreher festziehen (Drehmoment:
0,6 Nm).
7. Sicherstellen, dass alle Klemmen korrekt belegt
sind.
8. Sicherstellen, dass alle Leiter fest sitzen.
9. Den Schutzleiter des Sunny Multigate an den Potenzialausgleich des AC-Verteilers
anschließen.
6.8 PV-Module an die Wechselrichter anschließen
Voraussetzungen:
☐ Die PV-Module müssen nach Herstellerangaben korrekt montiert sein.
☐ Jeder Wechselrichter darf maximal an ein einzelnes PV-Modul angeschlossen werden.
☐ Die Grenzwerte für die Eingangsspannung und den Eingangsstrom des Wechselrichters
müssen eingehalten sein.
☐ Das positive Anschlusskabel (DC+) des PV-Moduls muss mit einem positiven DC-
Steckverbinder ausgestattet sein, der zu dem DC-Steckverbinder des Wechselrichters passt.
☐ Das negative Anschlusskabel (DC−) des PV-Moduls muss mit einem negativen DC-
Steckverbinder ausgestattet sein, der zu dem DC-Steckverbinder des Wechselrichters passt.
Vorgehen:
1.
Lebensgefahr durch Stromschlag
Der AC-Stecker darf nicht unter Last getrennt werden.
• Sicherstellen, dass der Leitungsschutzschalter ausgeschaltet und gegen
Wiedereinschalten gesichert ist.
• Sicherstellen, dass das PV-Modul abgedeckt ist.
2. PV-Modul auf Erdschluss prüfen (siehe Kapitel 11.2, Seite 64).
3. Die DC-Steckverbinder des PV-Moduls auf richtige Polarität prüfen und an die DC-
Steckverbinder des beigefügten DC-Steckers anschließen. Tipp: Für die richtige Zuordnung ist
der DC-Stecker mit + und ‒ gekennzeichnet.
☑ Die DC-Steckverbinder rasten ein.
4. Sicherstellen, dass die DC-Steckverbinder fest sitzen.
