Maße für Montage des Sunny Multigate mit Schrauben:

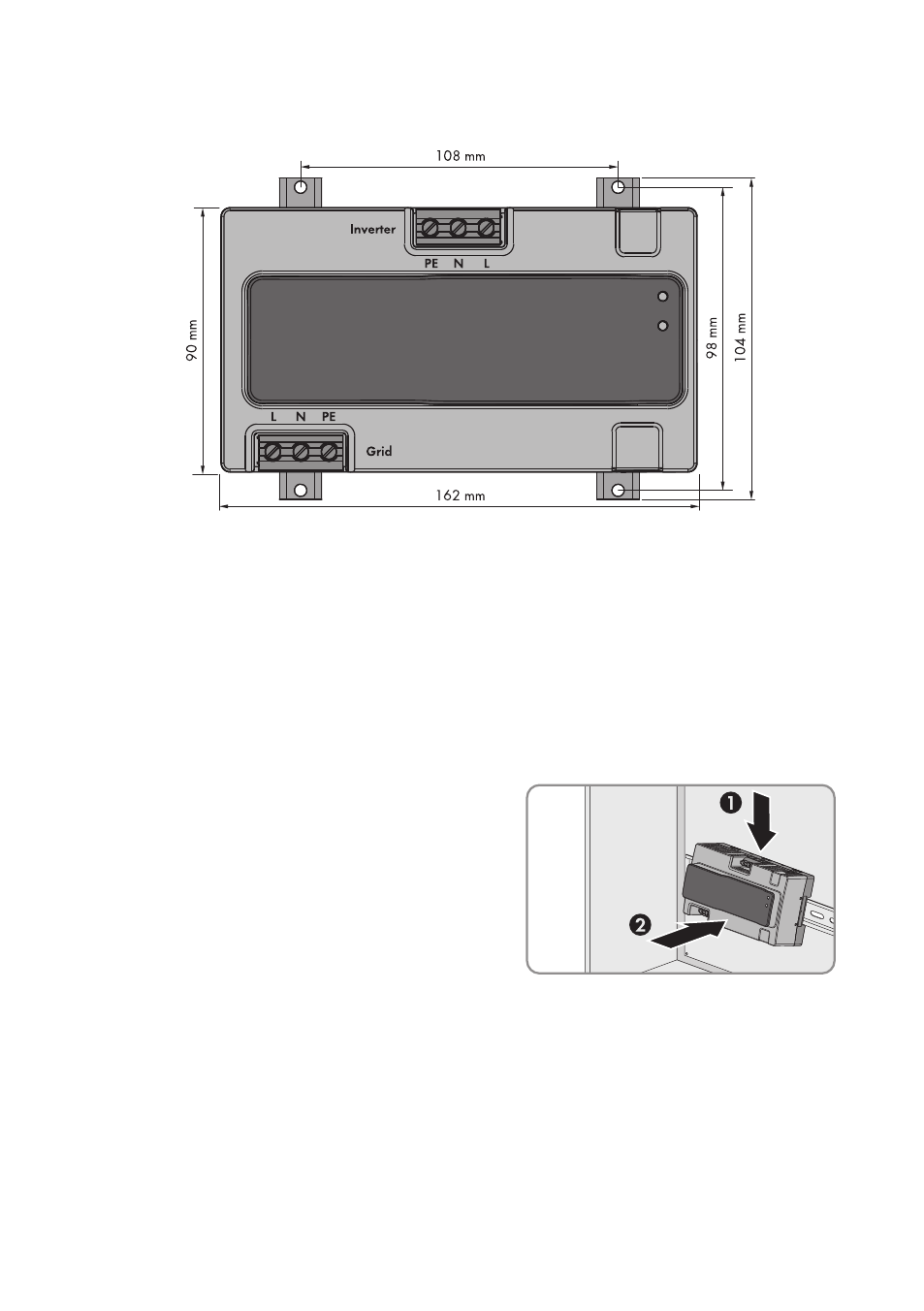

Abbildung 13: Bemaßung des Sunny Multigate und der Bohrlöcher für Montage mit Schrauben
5.4 Montage des Sunny Multigate
5.4.1 Sunny Multigate auf Hutschiene montieren
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
☐ Verteilerschrank entsprechend den Anforderungen des Installationsortes mit Schutzart IP20
☐ Hutschiene (DIN rail), die sich für den Verteilerschrank eignet (Breite: 35 mm, Länge: 235 mm)
Vorgehen:
1. Für Montage auf Hutschiene das Sunny
Multigate von oben auf Hutschiene aufsetzen
und einhängen.
☑ Das Sunny Multigate rastet hörbar ein.
2. Sicherstellen, dass das Sunny Multigate fest sitzt.
