Vorgehen:
1.
Lebensgefahr durch Stromschlag
Der AC-Feldstecker darf nicht unter Last gesteckt werden.
• Sicherstellen, dass der 2-polige Leitungsschutzschalter des Sunny Multigate ausgeschaltet
und gegen Wiedereinschalten gesichert ist.
• Sicherstellen, dass die PV-Module abgedeckt sind.
2. AC-Feldstecker konfektionieren (siehe Kapitel 6.4, Seite 33).
3. Das freie Ende des am Wechselrichter
angeschlossenen AC-Kabels in die Buchse des
konfektionierten AC-Feldsteckers stecken.
☑ Der AC-Feldstecker rastet hörbar ein. Dabei müssen die Verrastungen beider Stecker
übereinstimmen.
Verkabelung mit Abzweigdose
Anstatt des AC-Feldsteckers können Sie für die Verbindung des AC-Kabels des Wechselrichters mit
dem Sunny Multigate alternativ eine Abzweigdose mit Durchführungsklemme verwenden. Gehen
Sie für die Konfektionierung und den Anschluss des AC-Kabels vor, wie vom Hersteller der
Abzweigdose beschrieben.

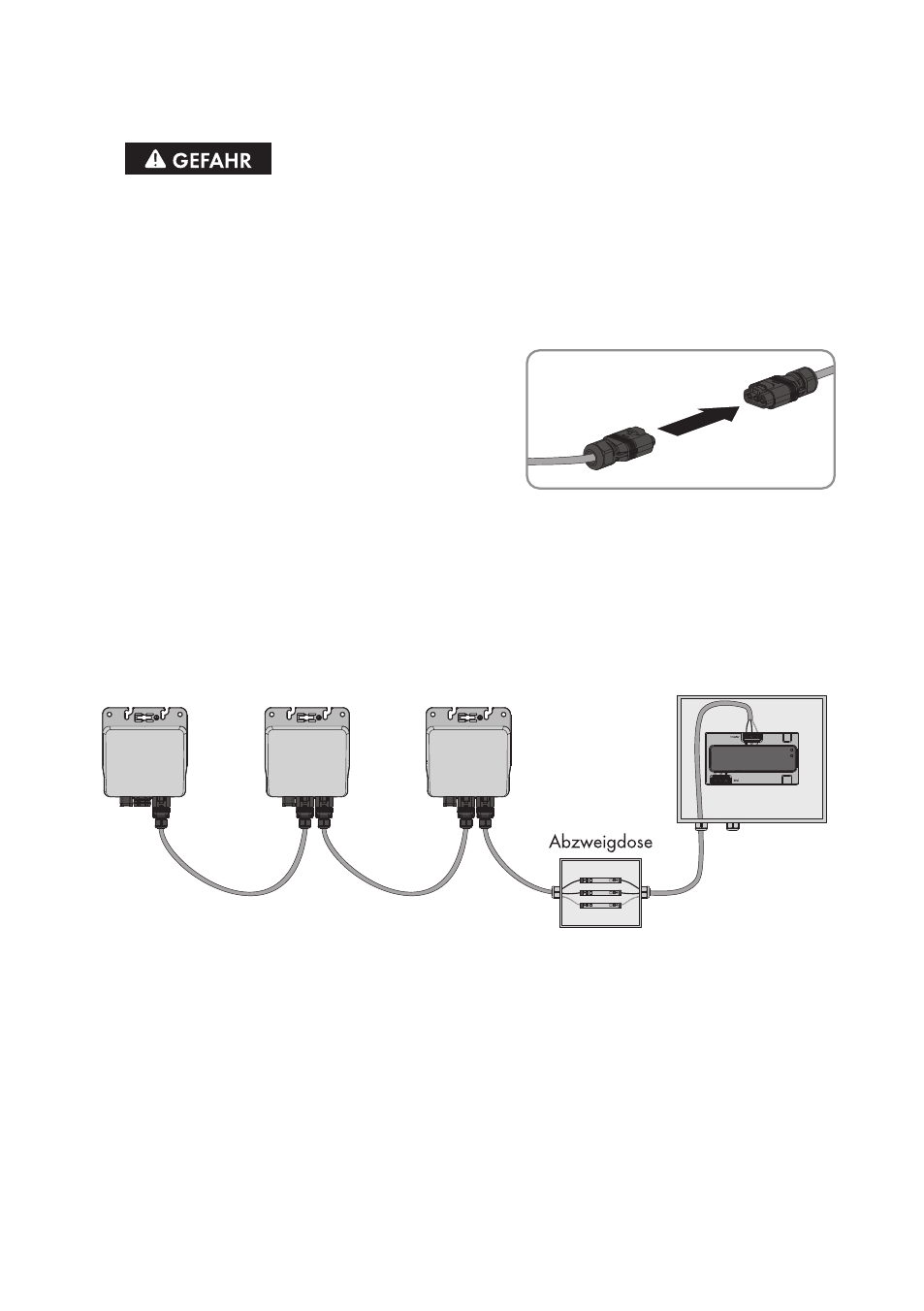

Abbildung 19: AC-Verkabelung der gesamten PV-Anlage mit Abzweigdose
Kabelanforderungen:
☐ Es gelten die gleichen Kabelanforderungen wie bei der Verwendung des AC-Feldsteckers
(siehe Kapitel 6.4 "AC-Feldstecker konfektionieren", Seite 33).
Vorgehen:
1. Freien Stecker am Ende des AC-Kabels vom Wechselrichter abschneiden.
2. AC-Kabel konfektionieren und an der Abzweigdose anschließen, wie vom Hersteller der
Abzweigdose beschrieben.
