5.4.2 Sunny Multigate an Wand montieren
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
☐ Verteilerschrank entsprechend den Anforderungen des Installationsortes mit Schutzart IP20
☐ 4 Schrauben, die sich für die Größe der herausdrückbaren Laschen des Sunny Multigate und
das Material des Verteilerschranks eignen. Dabei darf die Kopfhöhe der Schrauben maximal
6 mm betragen.
Vorgehen:
1.
Lebensgefahr durch Stromschlag
Durch den Kontakt von Schrauben und Leitern an der Klemmleiste kann es bei Berührung zu
einem Stromschlag kommen.
• Um den Kontakt von Schraube und Leiter zu vermeiden, nur Schrauben mit einer
maximalen Kopfhöhe von 6 mm für die Montage an den Laschen verwenden.

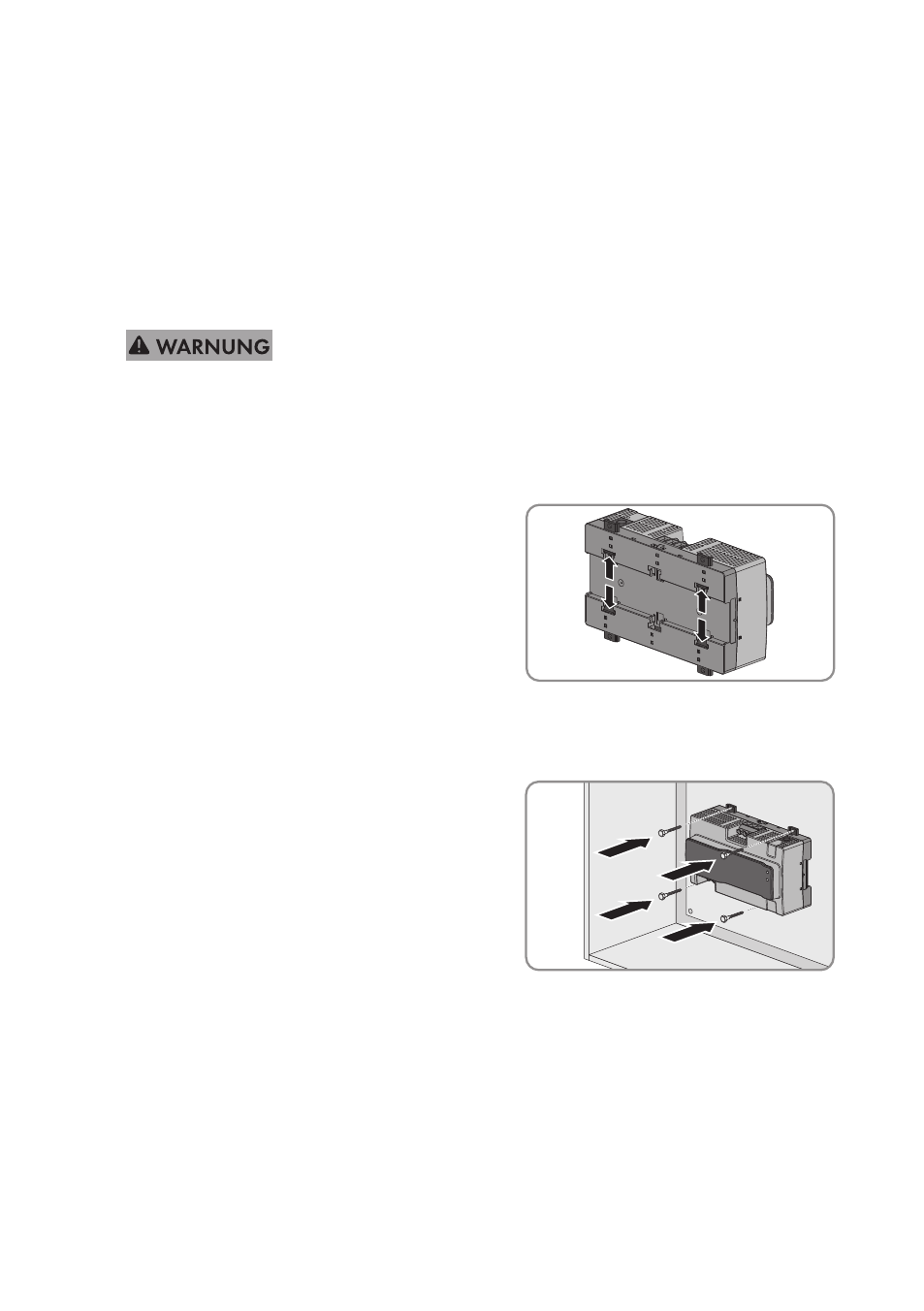

2. Die 4 Laschen an der Rückseite des Sunny
Multigate von innen nach außen herausdrücken.
☑ Laschen rasten hörbar ein.
3. Mithilfe der Laschen die Bohrlöcher markieren.
4. Löcher bohren.
5. Schrauben mit maximaler Kopfhöhe von 6 mm
durch die Laschen stecken und befestigen. Dabei
darauf achten, dass die Laschen nicht
beschädigt werden.
6. Sicherstellen, dass das Sunny Multigate fest sitzt.
