6. Das andere Ende des AC-Kabels in die mittlere
AC-Buchse des nächsten Wechselrichters
stecken.
☑ Der Stecker rastet hörbar ein.
7. Weitere Wechselrichter auf gleiche Weise anschließen.
8. Bei Bedarf längere Distanzen mit AC-Feldsteckern überbrücken (siehe Kapitel 6.4 "AC-
Feldstecker konfektionieren", Seite 33).
9. Bei Bedarf die Wechselrichter zusätzlich erden (siehe Kapitel 6.5 "Zusätzliche Erdung
anschließen", Seite 36).
10. Das freie Ende des AC-Kabels des ersten Wechselrichters an das Sunny Multigate anschließen
(siehe Kapitel 6.6, Seite 36).
6.4 AC-Feldstecker konfektionieren
Den beigefügten AC-Feldstecker können Sie für verschiedene Zwecke verwenden:
• Verbindung des AC-Kabels vom ersten Wechselrichter mit dem Sunny Multigate. Diese
Verbindung kann jedoch auch über eine Abzweigdose realisiert werden.
• Verwendung von 2 AC-Feldsteckern zur Überbrückung von größeren Distanzen zwischen 2
Wechselrichtern. Die bei SMA Solar Technology AG erhältlichen AC-Kabel zur Verbindung
der Wechselrichter haben eine begrenzte Länge (siehe Kapitel 15 "Zubehör und Ersatzteile",
Seite 75).
Übersicht

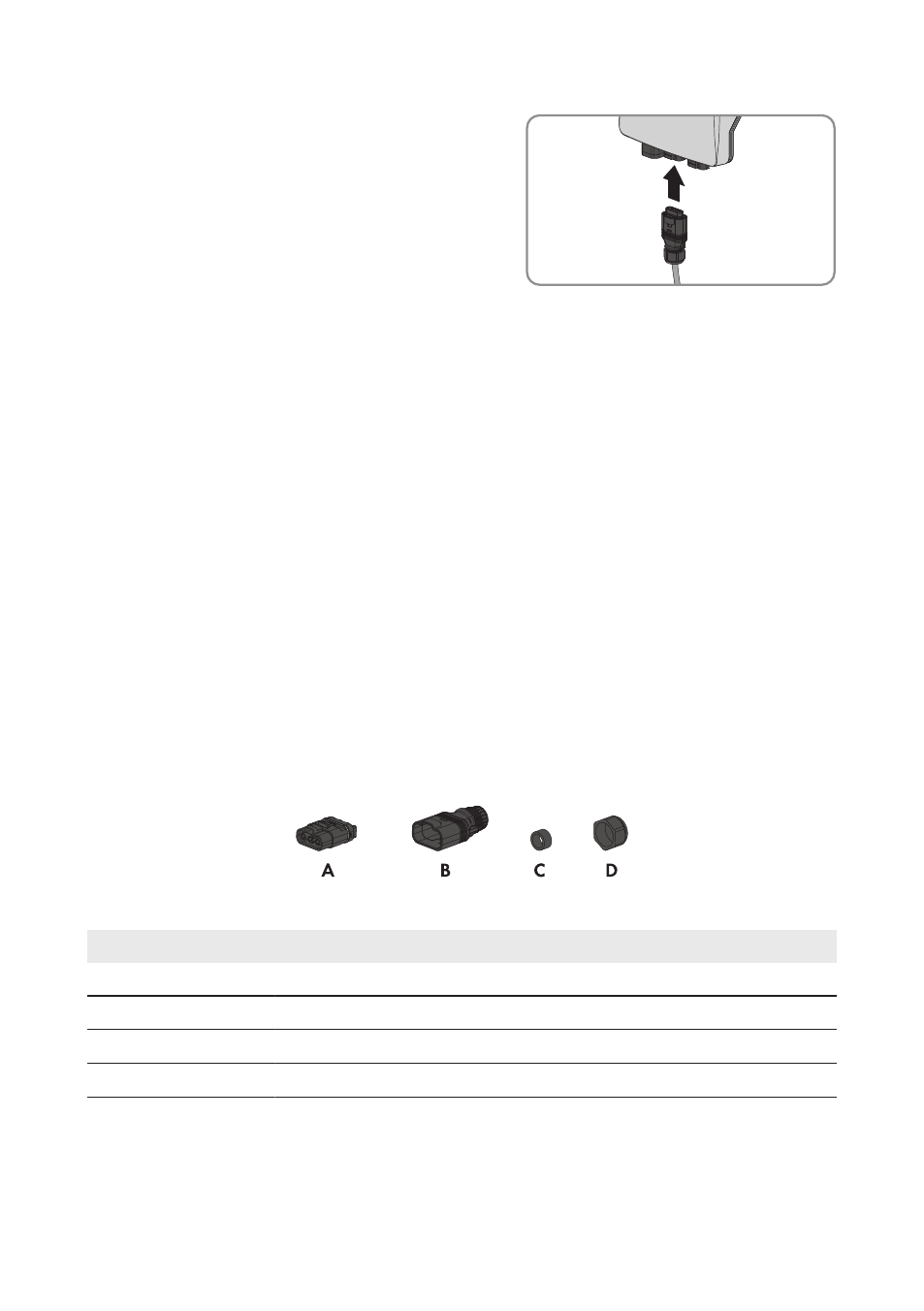

Abbildung 17: Bestandteile des AC-Feldsteckers
Position Bezeichnung
A Isolierkörper
B Gehäuse
C Dichtung
D Verschraubung
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ 3 Aderendhülsen: 2,5 mm²
☐ Kabelschere: 165 mm
