Diese Ergebnisse können nur durch eine genaue
Überwachung der klimatischen Raumverhältnisse
und einer optimale Regelung der Geräte erreicht
werden. Bei der Dimensionierung von Heizungsan-
lagen mit Warmlufterzeugern ist es wichtig, die
Anzahl der stündlichen Luftwechsel zu beachten.
Gas-Brennwert-Heizautomaten sollten im Allge-
meinen so ausgelegt werden, dass der Luftdurch-
satz mindestens einen zweifachen stündlichen
Luftwechsel sicherstellt, auch wenn dies für die
Wärmeleistung nicht erforderlich sein sollte.
Die Geräte sind serienmäßig mit einem Umlufttem-
peraturfühler NTC1 auf der Geräterückseite ausge-
stattet, so dass die angesaugte Temperatur der
Umluftventilatoren überwacht wird. Die Modulation
erfolgt je nach dem von diesem Fühler gemes-
senen Wert im Verhältnis zum auf dem Mikropro-
zessor der Steuerplatine voreingestellten Wert.
Die Optimierung des Modulations-Temperatur-
wertes muss während des Betriebs der Anlage
erfolgen und ist vom Abstand des Warmlufterzeu-
gers vom Boden und den geforderten Temperatur-
bedingungen abhängig. Gewöhnlich wird der Gas-
Brennwert-Heizautomat in einem Abstand von 2,5
- 4 m vom Boden installiert. Hiermit soll die
gewünschte Komfort-Temperatur erreicht und auf-
rechterhalten werden. Es ist darauf zu achten,
dass die Geräte mit der niedrigst möglichen Modu-
lationstemperatur betrieben werden. Werkseitig
wird der Modulationstemperaturwert (REG SAN
Wert) auf 21°C eingestellt. Dieser Wert ermöglicht
einen mittleren Installationsbereich zwischen 3 und
5 Meter mit Raumtemperaturen zwischen 17 und
19°C (siehe nachstehende Tabelle). Evtl. Ände-
rungen gemäß Anleitung der Paramtertabelle vor-
nehmen.
Sollwert in 1,5m
Höhe in °C
Geräte Installationshöhe in
Meter
2,5
3
4
5
15°
16°
17°
18°
19°
16°
17°
18°
19°
20°
17°
18°
19°
20°
21°
18°
19°
20°
21°
22°
19°
20°
21°
22°
23°
20°
21°
22°
23°
24°
HINWEIS!
Geräte-Parameter können nur in Verbindung
mit der elektronischen Temperaturregelung
ATR-6 bzw. ATR-6 G verändert werden.
Raumkorrektur
Für diese Funktion ist die Verwendung der
Temperaturregelung ATR-6 bzw. ATR-6 G not-
wendig.
Nachfolgend wird eine Funktionsart beschrieben,
welche die höchstmögliche Energieeffizienz durch
den Warmlufterzeuger mit Hilfe der Steuerelekt-
ronik und Temperaturregelung ermöglicht. Um den
Vorgang der Umgebungskorrektur zu aktivieren,
muss der Parameter „C1“ auf 1 gesetzt sein. Ziel
der Raumkorrekturfunktion ist ein rasches Auf-
heizen zu Beginn und eine anschließende kon-
stante Beibehaltung der Raumtemperatur.
Dadurch kann nicht nur die Schichtenbildung in der
Raumluft reduziert werden, sondern vor allem wird
auch der Brennstoffbedarf verringert. Die beiden
Bezugswerte zur Korrektur sind die gemessene
Raumtemperatur (Fühler NTC2) und die am Gerät
erfasste Umlufttemperatur (Fühler NTC1). Zur Akti-
vierung der Funktion ist der Parameter "A12“auf 1
zu stellen. Wenn sich die Raumtemperatur dem
eingestellten Wert für den Set-Point nähert, wird
die Modulationstemperatur anhand der beiden
Parameter "A16" und "A24" linear verändert.

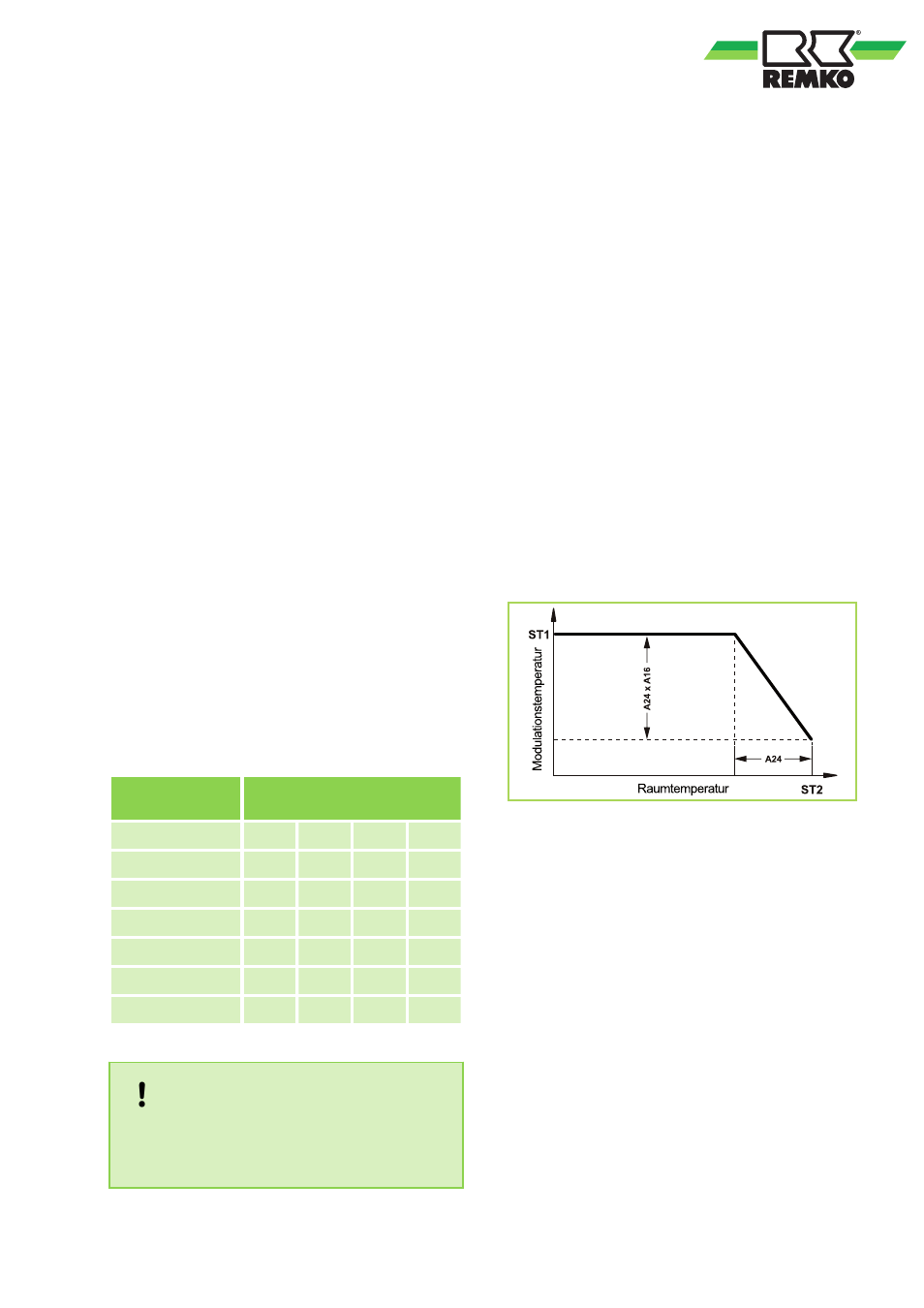

Abb. 7: Raumkorrektur
Dieses ermöglicht es das Gerät zu Beginn der
Wärmeanforderung mit Hoher Wärmeleistung zu
betreiben um den zuvor gewählten Sollwert des
Raumes schnelltens zu erreichen. Anschließend
wird die Wärmeleistung modular gesenkt, wodurch
sich der Wirkungsgrad des Gerätes erhöht und der
Raum mit geringerer Lufttemperatur bei gleichem
Luftwechsel erwärmt wird. Hierdurch wird es mög-
lich, die Schichtenbildung in der Raumluft und
gleichzeitig den Wärmeverlust zu verringern. Die
Geräte werden mit folgenden werkseitigen Einstel-
lungen ausgeliefert: Modulationstemperatur: „REG
SAN“ 21°C Neutraler Korrekturbereich: "A24" 2°C
Korrekturkoeffizient: "A16" 2 Der Parameter "A24"
bestimmt innerhalb welchen Bereichs die Raum-
temperatur korrigiert wird. Der Parameter "A16"
bietet die Möglichkeit den Wirkungsgrad der Tem-
