2
1

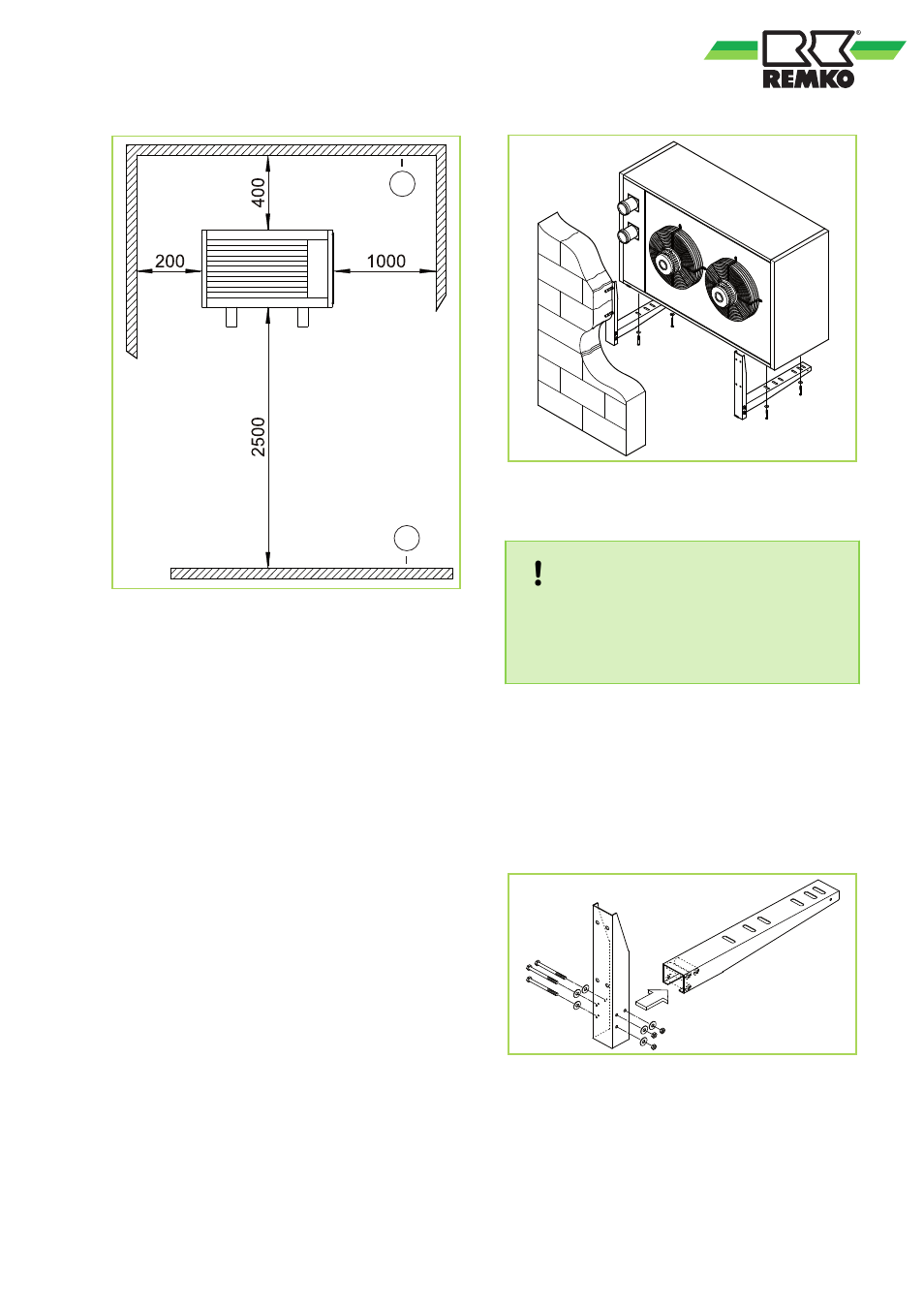

Abb. 10: Mindestabstände (in mm)
1 Decke
2 Fußboden
Für den Einbau stehen als Zubehör zwei verschie-
dene Konsolentypen zur Verfügung:
Feste und drehbare.
Wandmontage Standard
Die Wandkonsole an einer geeigneten Stelle an
der Wand ausrichten (Wasserwaage) und sicher
befestigen. Die auszuführenden Bohrungen mit
einem Stift anzeichnen.
- Die Wandkonsole mit geeigneten Dübeln und
Schrauben Größe M10 oder größer sicher
anbringen.
Abb. 11: Wandmontage
HINWEIS!
Sicherstellen, dass die Art der Dübel und
Größe der Schrauben für den Mauertyp
geeignet sind um das Gewicht des Gerätes
tragen können.
- Die beiden Halterungs-Paare, wie auf der Abbil-
dung dargestellt, mit den mitgelieferten Material
montieren.
- Beim Montieren der Halterungen die Muttern
durch verwenden eines Sicherungsringes zwi-
schen Halterung und Mutter blockieren.
Abb. 12: Wandkonsole Standard
EDV-Nr.: 228760; Konsole für Wandmontage
(Ausführung Standard) GPC 35-75.
