Typ B23 waagerecht durch die Außenwand.
L1
S
M

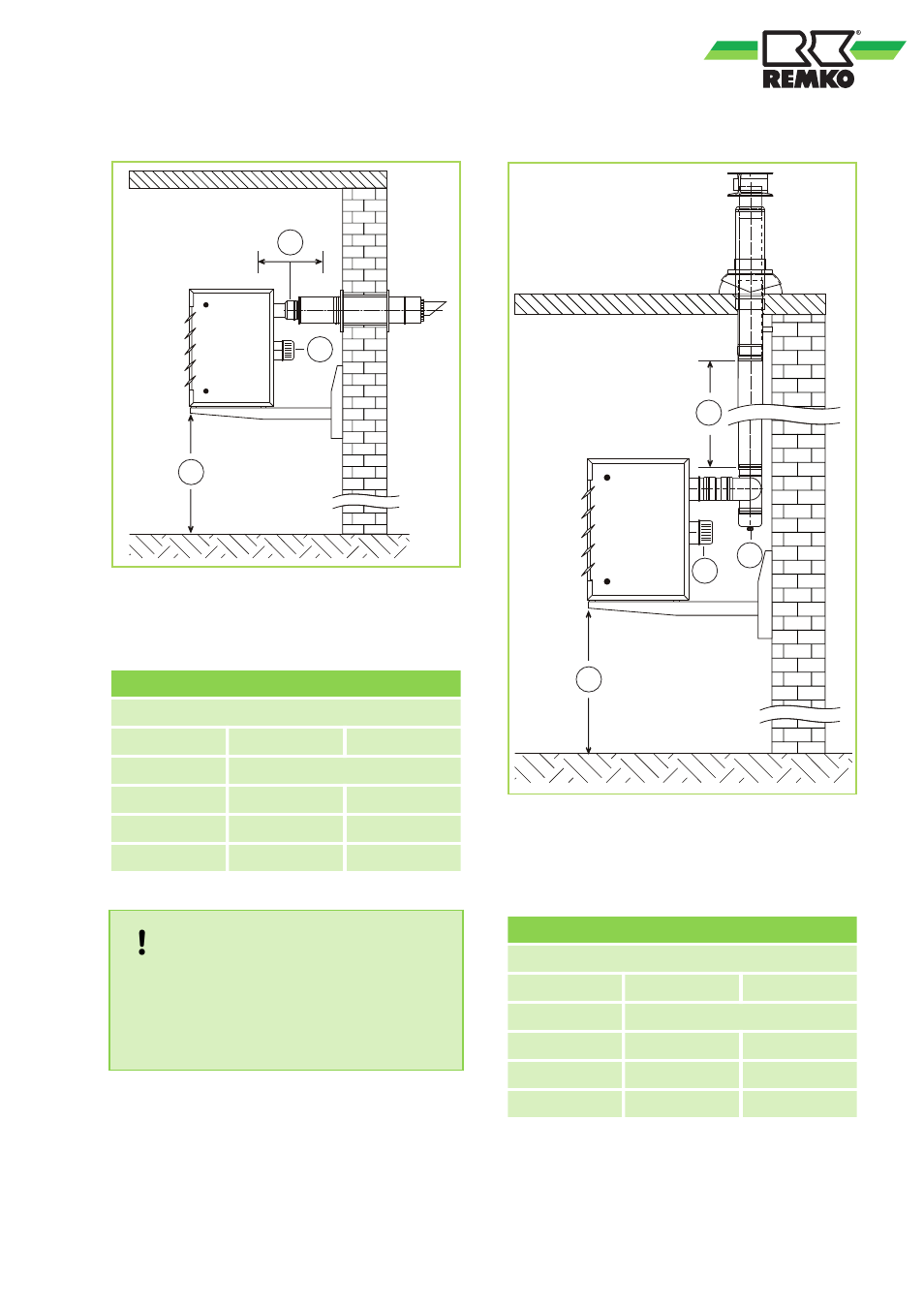

Abb. 25: Schematische Seitenansicht
L1 Maximale Rohrlänge ohne Endstücke
M Montagehöhe = 2,5 - 3,5 m
S Schutzgitter
Typ B23 horizontal
L1 maximale Rohrlänge ohne Endstücke
Æ80
Æ100
Model
Meter
GPC 35
26
GPC 55
17
GPC 75
20
HINWEIS!
In dieser Ausführungsvariante ist das
Anbringen eines Schutzgitters auf der Verbren-
nungsluftzufuhrleitung vorzunehmen, damit
das Eindringen fester Gegenstände mit einem
Durchmesser von über 12 mm verhindert wird.
Typ B23 senkrecht durch die Decke.
L1
S
M
K
Abb. 26: Schematische Seitenansicht
K Kondensatanschluss = M 20 Außengewinde
L1 Maximale Rohrlänge ohne Endstücke
M Montagehöhe = 2,5 - 3,5 m
S Schutzgitter
Typ B23 senkrecht durch die Decke
L1 maximale Rohrlänge ohne Endstücke
Æ80
Æ100
Model
Meter
GPC 35
24
GPC 55
15
GPC 75
18
Schutzgitter [S] für Verbrennungsluft-Ansau-
gung
GPC 35, 55 - EDV-Nr.: 228960
GPC 75 - EDV-Nr.:229060
