Seite 24
Abfluss mit Geruchsverschluss
Bei der Installation der Kondensatableitung in
einem Innenraum ist es notwendig den beigelie-
ferten abgassicheren Geruchsverschluss anzu-
schließen. Im Geruchsverschluss befindet sich ein
Schwimmer, der den Austritt von Abgasen, auch
bei Wassermangel, verhindert.
Bei der ersten Inbetriebnahme muss der
Geruchsverschluss von Hand mit Wasser
gefüllt werden.
Der Lieferumfang enthält außer dem Geruchsver-
schluss Folgendes: Silikonschlauch zur Verbin-
dung mit dem Anschluss am Wärmetauscher
sowie Befestigungswinkel zur Montage des
Geruchsverschlusses an der Rückwand des
Gerätes.
- Zur Verbindung des Geruchsverschlusses mit der
Kondenswasser-Entsorgung, PVC- oder Silikonlei-
tungen mit einem Innendurchmesser von mindes-
tens Ø 20 mm verwenden.
- Die Dichtigkeit der Kondenswasser-Leitungen
muss gewährleistet sein.
- Um zu verhindern, dass bei der ersten Inbetrieb-
nahme Abgase der Verbrennung in die Umgebung
austreten können, muss der Geruchsverschluss
vor der ersten Verwendung mit Wasser gefüllt und
mit einem Stöpsel verschlossen werden.
Frostschutz
Die Kondenswasser-Entsorgungsleitung ein-
schließlich Geruchsverschluss muss wirksam vor
dem Einfrieren des Kondenswassers geschützt
werden.
Es ist empfehlenswert die Kondenswasser-Entsor-
gung innerhalb frostsicherer Räume einzurichten.
Im Fall von Außenanlagen muss die Rohrleitung
nach dem Geruchsverschluss offen verbunden
sein, um zu verhindern, dass eine eventuelle Eis-
bildung in der Außenanlage den Abfluss des Kon-
denswassers blockiert.
Freier Ablauf
Wo erlaubt und bauseits möglich, kann der Abfluss
auch direkt ins Freie ausgeführt werden. In diesen
Fällen ist es empfehlenswert, die Kondenswasse-
rableitung ohne Geruchsverschluss direkt nach
Außen zu leiten (siehe Abb. 16).
2
1
4
3
A
B
7
5
6

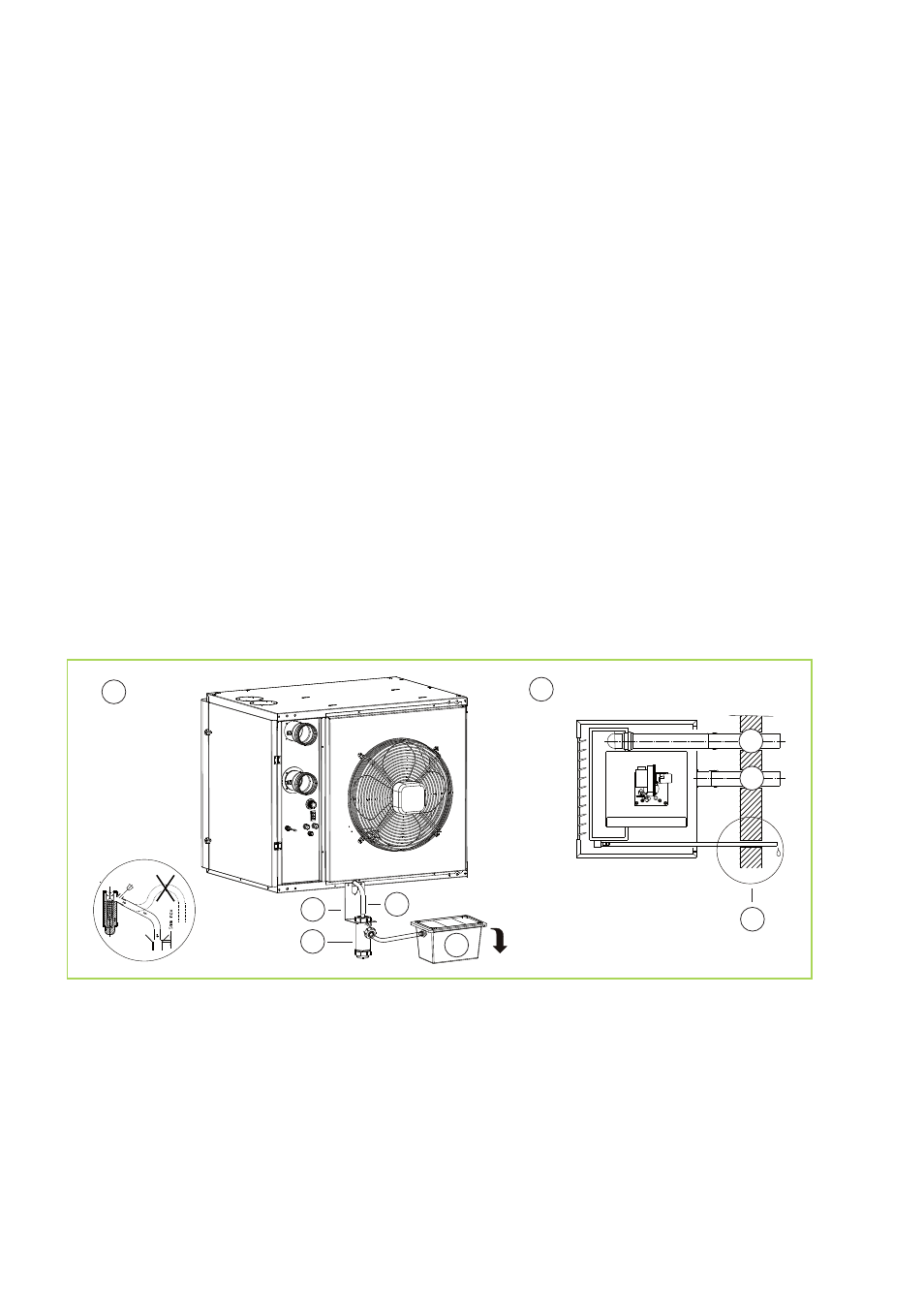

Abb. 16: Freier Kondensatablauf
A
Rückansicht
B
Seitenansicht / Brennerseitig
1
Befestigungswinkel Geruchsverschluss
2
Geruchsverschluss Kondenswasser
3
Silikonschlauch
4
Zubehör - Neutralisationsbox
5
Abgas
6
Verbrennungsluft
7
Beispiel für freien Kondensatablauf
