7 Gasanschluss
Die Installation des Gasanschlusses darf aus-
schließlich durch autorisiertes Fachpersonal (vom
GVU zugelassen) unter Beachtung der entspre-
chenden Vorschriften für die jeweilige Gasart aus-
geführt werden.
Der Querschnitt der Leitungen ist nach dem
Anschlusswert des Gerätes, dem gesamten Lei-
tungswiderstand, sowie der Höhe des Gasversor-
gungsdruckes festzulegen.
Der erforderliche Gasversorgungsdruck (je nach
Gasart) ist bauseits sicherzustellen. Entsprechend
der Geräteleistung muss während des Gerätebe-
triebes die erforderliche Gasmenge und der erfor-
derliche Gasdruck dauerhaft zur Verfügung
stehen. Der Geräteanschluss erfolgt über einen R
3/4“ bzw. R 1“ Außengewindeanschluss.
Die Gaszuleitung ist mit einer geeigneten, lösbaren
Verschraubung spannungs- und vibrationsfrei aus-
zuführen. Die in den einschlägigen Gasrichtlinien
vorgeschriebenen, sowie die örtlich erforderlichen
Komponenten in der Gaszuleitung, wie Gasdruck-
minderer, Absperreinrichtungen usw. sind nicht im
werkseitigen Lieferumfang enthalten und bauseits
beizustellen. Außerdem wird empfohlen, einen
leistungsfähigen Gasfilter einzubauen, da die Fil-
terfläche des serienmäßig oberhalb des Gasventils
eingebauten Filters begrenzt ist. Die geltenden
Normen lassen innerhalb der Räume bzw. des Hei-
zungsraumes einen Höchstdruck von 60 mbar zu;
höhere Druckwerte müssen vor Eintritt in den Hei-
zungs- bzw. Aufstellungsraum des Gerätes redu-
ziert werden. Vor der Erstinbetriebnahme ist die
Gasversorgungsleitung durch geeignete Maß-
nahmen gründlich zu reinigen und zu entlüften. Es
ist sicherzustellen, dass der Anschluss des
Gerätes an die Gasversorgungsleitung gasdicht
ausgeführt ist. Alle Verschraubungen des Gerätes
und der Gaszuleitung sind auf Dichtheit zu über-
prüfen. Bei evtl. Verwendung von Lecksuchsprays
müssen diese DIN 30657 entsprechen (korrosions-
frei).
GEFAHR!
Installationsarbeiten an der Gasanlage und
den Versorgungsleitungen dürfen nur durch
konzessioniertes Fachpersonal ausgeführt
werden.
GEFAHR!
Für den bauseitigen Gasanschluss dürfen nur
zugelassene und geeignete Komponenten ver-
wendet werden.
max. 60 mbar
A B

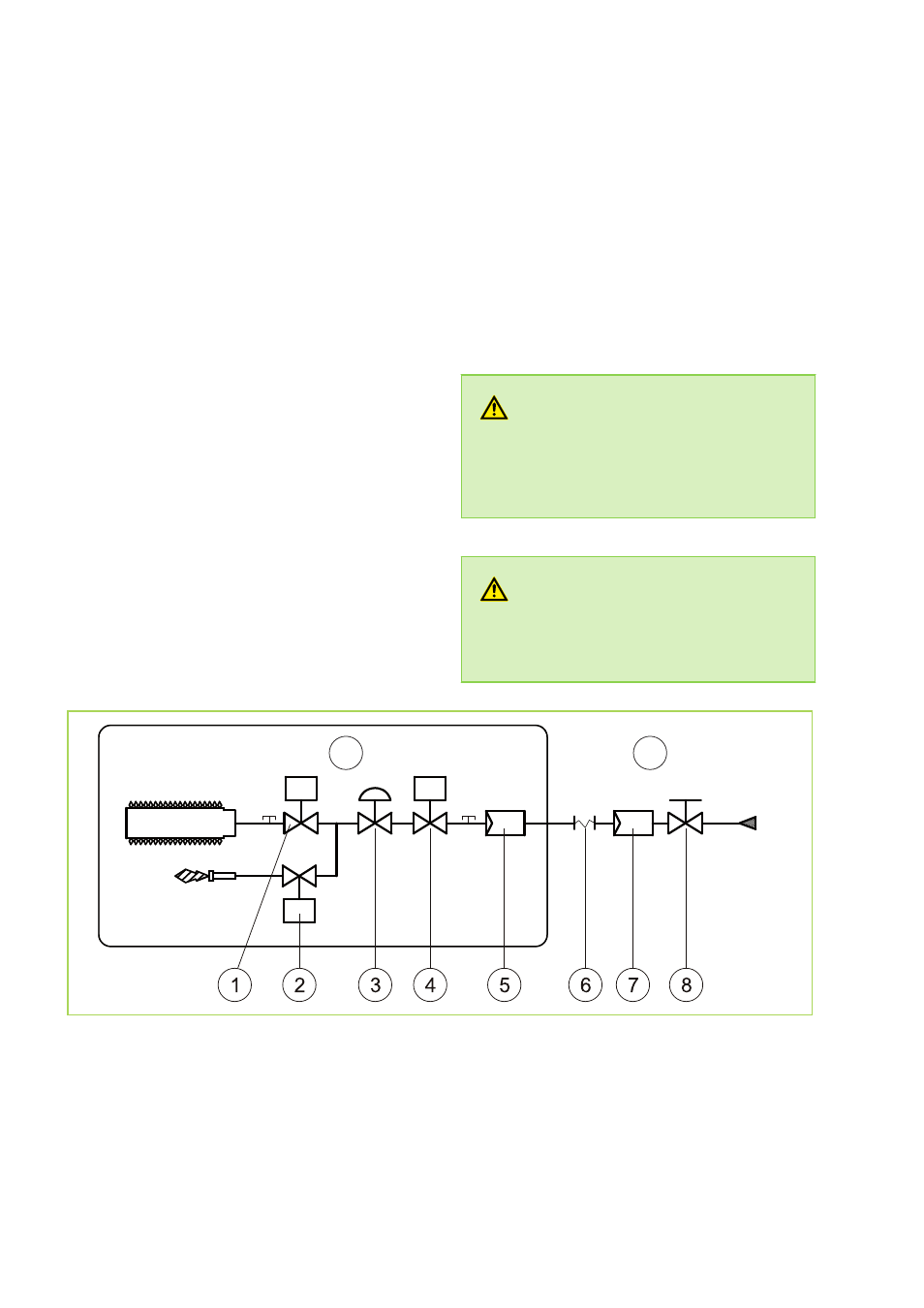

Abb. 23: Gasschema
A Schematischer Aufbau der werkseitig gelieferten
Gaskomponenten
B Bauseitig durch das Installationsunternehmen
auszuführen
1 Elektrisches Gasmagnetventil (Hauptbrenner)
2 Elektrisches Gasmagnetventil (Zündbrenner)
3 Druckregler
4 Elektrisches Gassicherheitsventil
5 Gasfilter (kleine Filterfläche)
6 vibrationshemmendes Verbindungsstück (bau-
seits)
7 Gasfilter mit großer Filterfläche (bauseits)
8 Gasabsperrhahn (bauseits)
