REMKO GPC 35 - Handbuch (Seite 33)

Typ C33
Raumluftunabhängiges Verbrennungssystem.
Abgas-/ und Verbrennungsluft werden über ein
LAS-Endstück über Dach geführt.
L1
M
L2

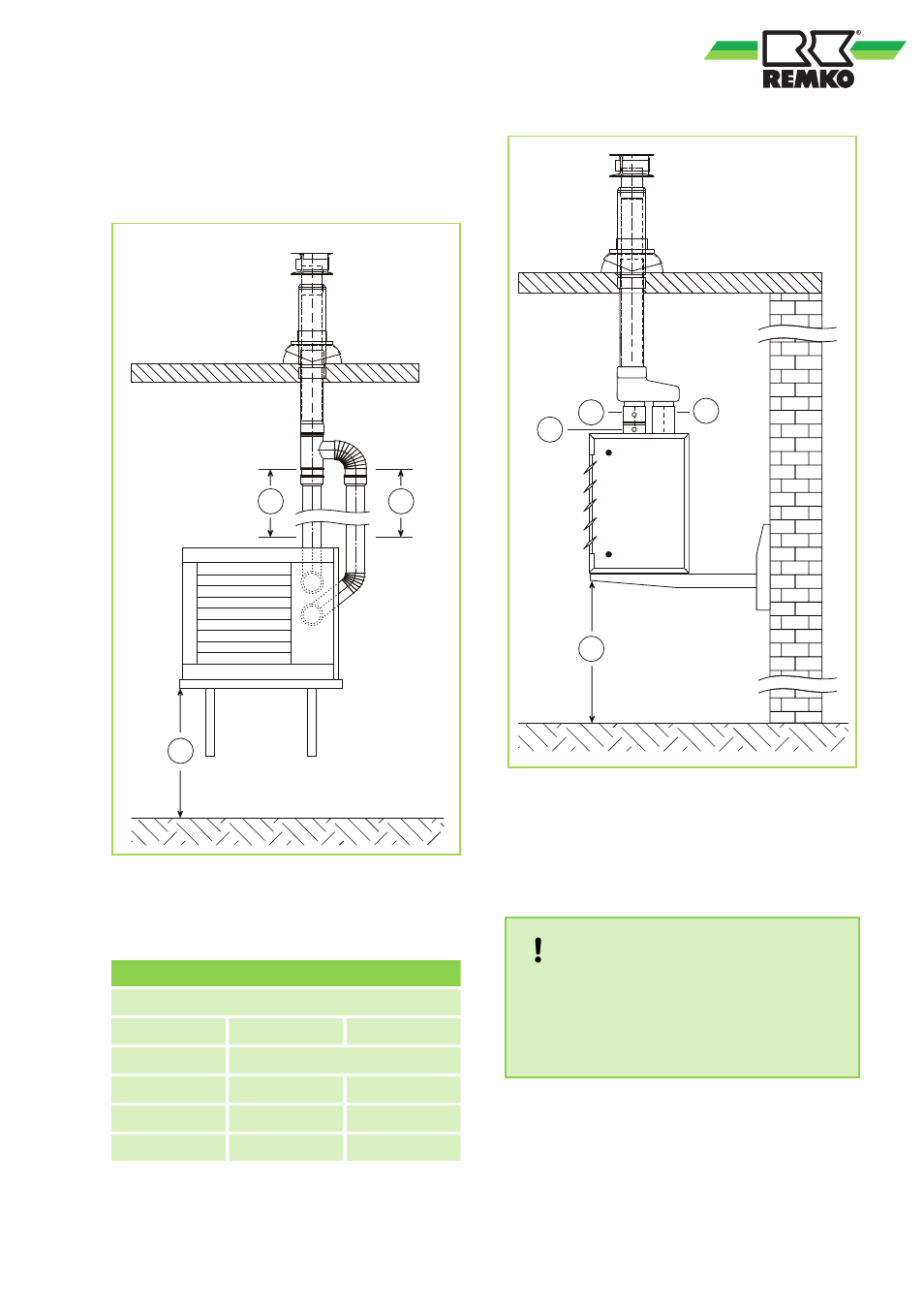

Abb. 28: Schematische Vorderansicht
L1 Maximale Rohrlänge ohne Endstücke
L2 Maximale Rohrlänge ohne Endstücke
M Montagehöhe = 2,5 - 3,5 m
Typ C33 vertikal / koaxial
L1 + L2 maximale Rohrlänge ohne Endstücke
Æ80 Æ100
Model Meter
GPC 35 9+9
GPC 55 4,5+4,5
GPC 75 4+4
L1 L2
K
M
Abb. 29: Schematische Seitenansicht
K Kondensatanschluss = M 30 Außengewinde
L1 Maximale Rohrlänge ohne Endstücke
L2 Maximale Rohrlänge ohne Endstücke
M Montagehöhe = 2,5 - 3,5 m
HINWEIS!
In dieser Ausführungsvariante muss die Lage
der Anschlüsse am Gerät geändert werden,
d.h. sie müssen von hinten nach oben verlegt
werden. Diese Variante wird werkseitig ausge-
führt und ist bei der Bestellung anzugeben.
33
