11.4 Austausch des Gasventiles
sowie CO
2
- und Offset-Regu-
lierung
Bei Austausch des Gasventils müssen der CO
2
-
und ggf. der Offset-Wert eingestellt werden.
- Brenner starten und nach Einschalten des Venti-
lators den Brenner auf „Höchstleistung” bringen,
indem man die Reset-Taste auf der Vorderseite
des Gerätes 2-3 Sekunden lang gedrückt hält.
Der Höchstleistungsbetrieb wird durch ein einma-
liges Aufblinken der grünen LED auf der Front des
Geräts angezeigt. Nach ca. zwei Minuten ein
Abgas-Analysegerät anschließen und den CO
2
-
Wert ablesen. Diesen Wert mit den Angaben in
Tabelle „Gaseinstellungen” für die verwendete
Gasart vergleichen.
- Wenn der Wert außerhalb des angegebenen
Bereichs liegt, die „CO
2
-Regulierschraube“ am
Venturirohr betätigen:
Bei Rechtsdrehung der Stellschraube sinkt der
Gasdurchsatz und damit der CO
2
-Wert.
Bei Linksdrehung steigt der CO
2
-Wert.
2
1
5
4
6
3

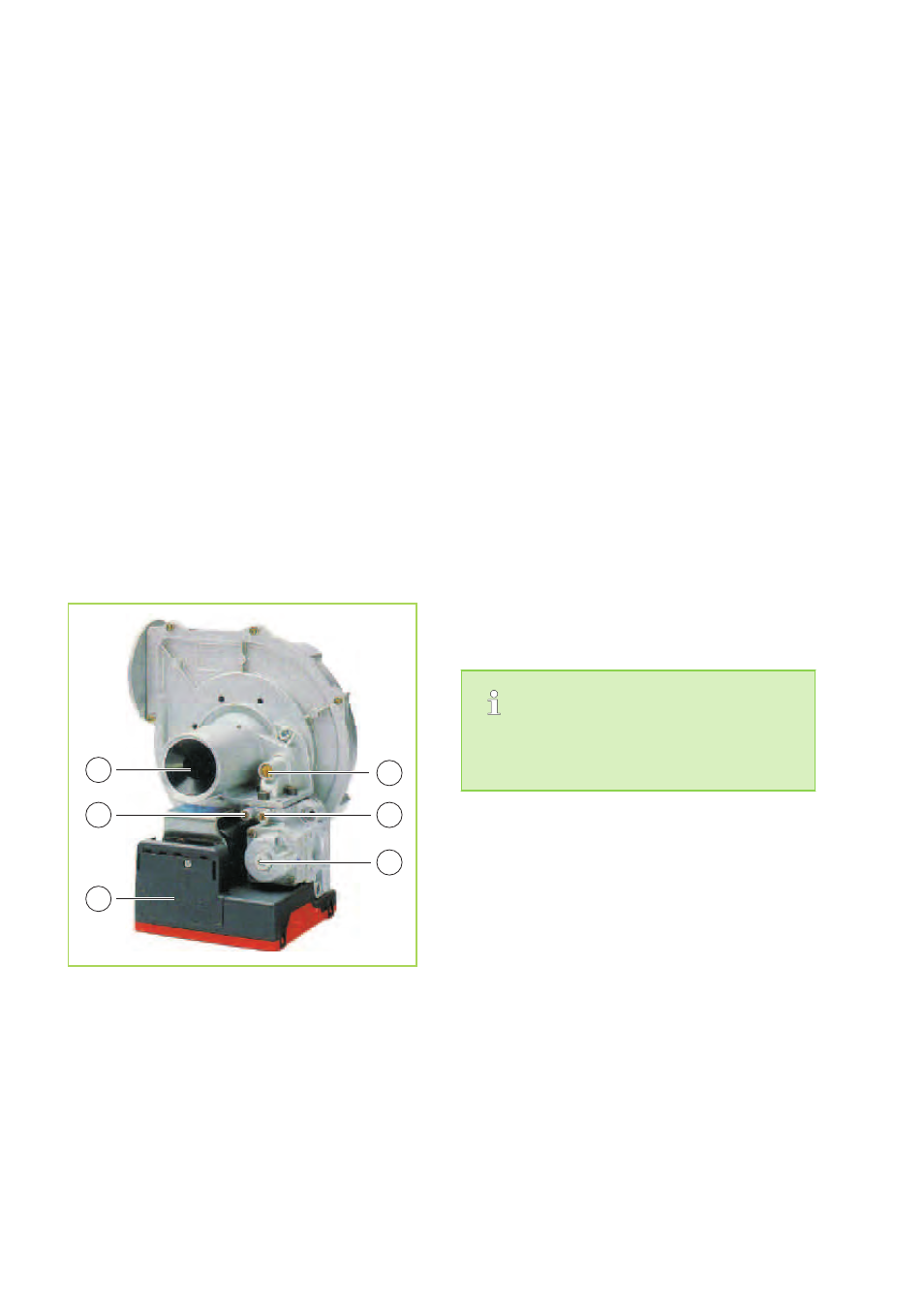

Abb. 37: Brenner-Regulierung
1 Geeichtes Venturirohr
2 Druckmessstutzen Gasausgang
3 Flammüberwachungsgerät
4 CO
2
-Regulierschraube
5 Druckmessstutzen Gaseingang
6 Offset Regulierung
Anschließend den Brenner auf „Mindestleistung”
stellen, indem man erneut 2-3 Sekunden lang die
Reset-Taste gedrückt hält. Der Betrieb bei „Min-
destleistung” wird durch zweimaliges schnelles
Blinken der grünen LED angezeigt.
- Abwarten bis sich die Mindestleistung am
Brenner stabilisiert hat und prüfen, dass der CO
2
-
Wert gleich oder leicht unter dem CO
2
-Wert des
Höchstdurchsatzes liegt (bis zu -0,3%).
Bei abweichendem Wert Offset-Schraube betä-
tigen.
Zur Veränderung der Werte die Schutzkappe
herausdrehen und die „OFFSET“ Regulier-
schraube betätigen:
bei Linksdrehung sinkt der CO
2
-Wert, bei Rechts-
drehung steigt er.
Nach etwaigen Eingriffen an der Offset-Regulie-
rung muss der CO
2
-Wert bei Höchstleistung durch
die zuvor genannten Arbeitsschritte erneut kontrol-
liert werden.
Nach diesen Schritten den Brenner auf „Normal”-
Betrieb stellen, indem man erneut 2-3 Sekunden
lang die Reset-Taste gedrückt hält.
Dieser Betrieb wird durch das beständige
Leuchten der grünen LED angezeigt.
Falls das Gerät nicht auf „Normal”-Betrieb
gestellt wird, stellt die Steuerplatine das Gerät
nach 20 Minuten automatisch zurück.
Dies geschieht ebenfalls, wenn die Stromversor-
gung des Geräts aus- und wieder eingeschaltet
wird.
