Sicherstellen, dass der Gasdruck am Eingang zum

Gasventil dem vorgeschriebenen Wert entspricht,

andernfalls regulieren.

Nach ca. zwei Minuten ein Abgas-Analysegerät an

die Abgasleitung anschließen und den CO

2

-Wert

ablesen.

Diesen Wert mit den Angaben der Tabelle „Gas-

einstellungen” für die verwendete Gasart verglei-

chen.

Wenn der Wert außerhalb des angegebenen

Bereichs liegt, mit der CO

2

-Regulierschraube am

Venturirohr nachjustieren.

- Beim Festschrauben sinkt der Gasdurchsatz und

damit der CO

2

-Wert

- Beim Lösen steigt der CO

2

-Wert.

Anschließend den Brenner auf „Mindestleistung”

stellen, indem man erneut 2-3 Sekunden lang die

Reset-Taste gedrückt hält.

Der Betrieb bei „Mindestleistung” wird durch zwei-

maliges schnelles Blinken der grünen LED ange-

zeigt.

Abwarten bis sich die Mindestleistung am Brenner

stabilisiert hat und prüfen, dass der CO

2

-Wert

gleich oder leicht unter dem CO

2

-Wert des Höchst-

durchsatzes liegt (bis zu -0,3%).

Bei abweichendem Wert die Offset-Schraube betä-

tigen.

Zur Veränderung der Werte die Schutzkappe

drehen und Regulierschraube betätigen:

- Beim Lockern sinkt der CO

2

-Wert

- Beim Festschrauben steigt er.

Nach etwaigen Eingriffen an der Offset-Regulie-

rung muss der CO

2

-Wert bei Höchstleistung durch

die oben angegebenen Arbeitsschritte erneut kon-

trolliert werden.

Nach diesen Schritten Brenner auf „Normal”-

Betrieb stellen, indem man erneut 2-3 Sekunden

lang die Reset-Taste gedrückt hält.

Dieser Betrieb wird durch das beständige

Leuchten der grünen LED angezeigt.

Nach Abschluss aller Arbeitsschritte zur ersten

Inbetriebnahme, ist der Benutzer in die Bedienung

des Gerätes und seiner Regelung einzuweisen.

Falls das Gerät nicht auf „Normal”-Betrieb gestellt

wird, stellt die Steuerplatine das Gerät nach 20

Minuten automatisch zurück.

Dieses geschieht ebenfalls, wenn die Stromversor-

gung des Geräts aus- und dann wieder einge-

schaltet wird.

2

1

4

3

5

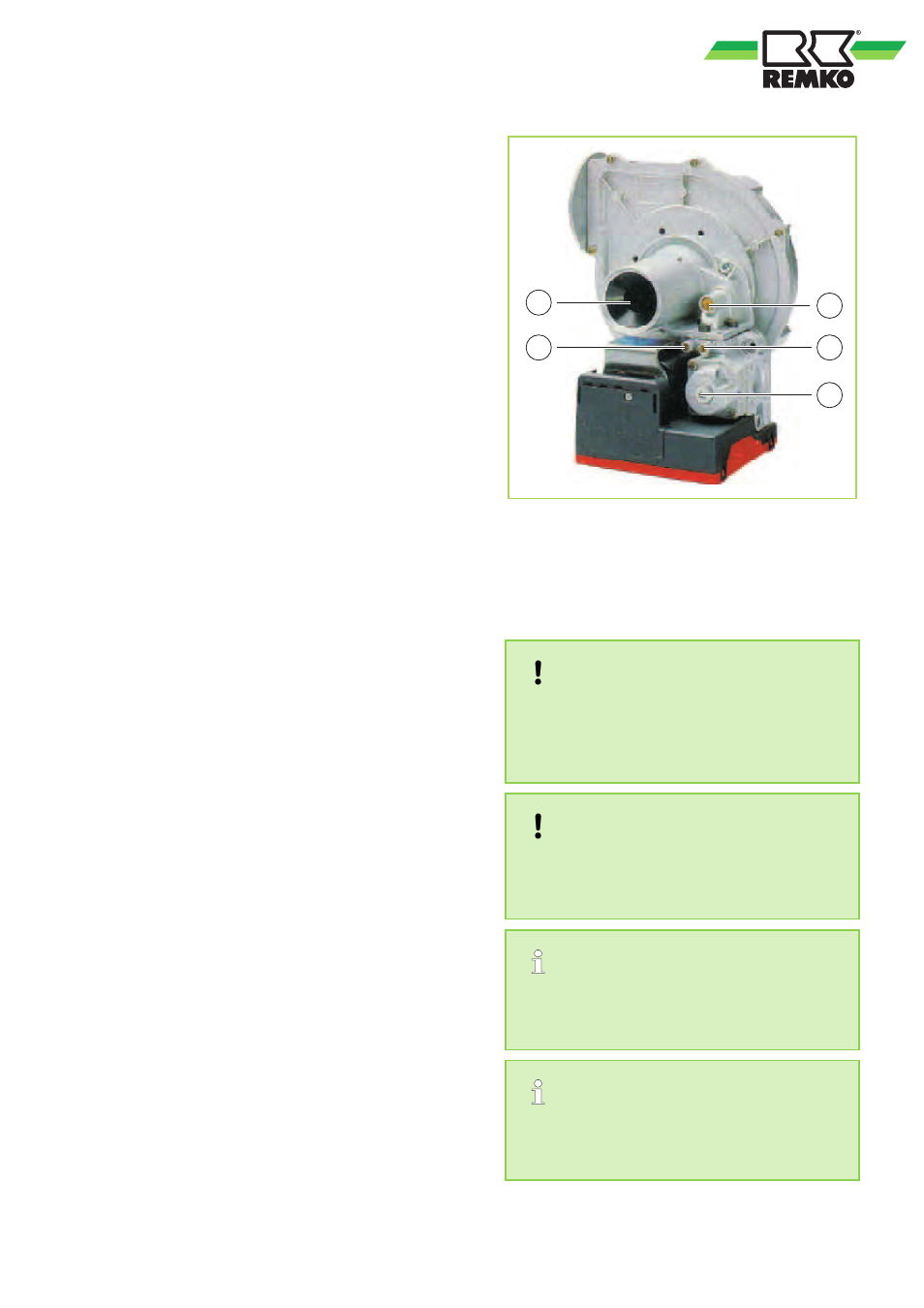

Abb. 30: Brenner-Regulierung

1

Geeichtes Venturirohr

2

Druckmessstutzen Gasausgang

3

CO

2

-Regulierschraube

4

Druckmessstutzen Gaseingang

5

Offset Regulierung

HINWEIS!

Der Eingang des Venturirohres darf auf keinen

Fall mit der Hand oder anderen Gegenständen

abgedeckt werden. Dieses kann zum Flam-

menrückschlag des Vormischbrenners führen.

HINWEIS!

Sollte das Gerät längere Zeit nicht benutzt

werden, sind die Gashähne zu schließen und

der Hauptschalter des Gerätes auszuschalten.

Das Gerät führt in jedem Fall vor dem Aus-

schalten der Ventilatoren eine Nachbelüftung

durch.

Falls das Gerät nicht auf „Normal”-Betrieb

gestellt wird, stellt die Steuerplatine das Gerät

nach 20 Minuten automatisch zurück.
