Metrohm 788 IC Filtration Sample Processor - Handbuch (Seite 137)

5.2 Bedienung via RS232-Schnittstelle
788 IC Filtration Sample Processor
129

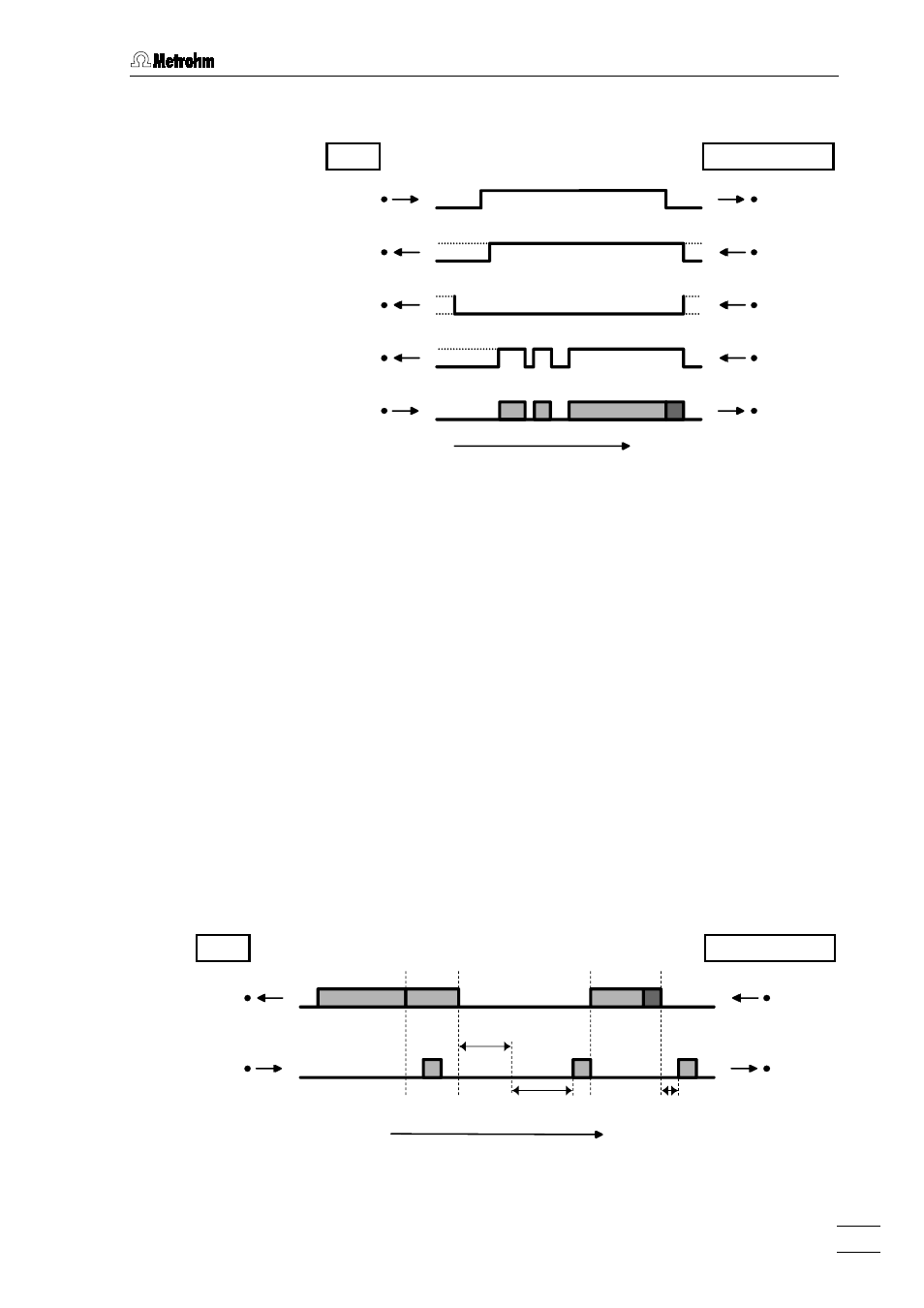

IC Filtration Sample Processor 788 als Sender:
LF
DCD
CTS
TxD
DCD
CTS
TxD
DSR DSR
RTS RTS
Der Datenfluss kann durch Desaktivierung der CTS-Leitung unterbro-
chen werden.
Software-Handshake mit Charakterstopp (SWChar)
Handshake-Eingänge am IC Filtration Sample Processor 788 (CTS,
DSR, DCD) werden nicht geprüft. Handshake-Ausgänge (DTR, RTS)
werden vom IC Filtration Sample Processor 788 gesetzt.
Sobald ein L
F
erkannt wird, sendet der IC Filtration Sample Processor
788 XOFF. Nach diesem Zeitpunkt kann er noch 6 Zeichen empfangen
und zwischenspeichern.
Der IC Filtration Sample Processor 788 sendet aber auch XOFF, wenn
sein Eingangspuffer 60 Zeichen enthält. Nach diesem Zeitpunkt kann er
noch maximal 22 Zeichen (inkl. L
F
) empfangen.
Wird die Übertragung für die Zeit von 4 Zeichen unterbrochen, nach-
dem der IC Filtration Sample Processor 788 XOFF gesendet hat, so
wird die vorher empfangene Zeichenkette verarbeitet, auch wenn kein
L
F
gesendet wurde.
IC Filtration Sample Processor 788 als Empfänger:
RxD
TxD
XOFF XOFF XON
L
F
Externes Gerät
400 Ps String ver-
arbeiten
Daten-
eingang
Daten-
ausgang
Zeit von 4
Zeichen
max. 22
Zeichen
Zeit
60 Zeichen
788
Externes Gerät 788
Zeit
