3 Produktbeschreibung
3.1 Sunny String‑Monitor SSM16-11 / SSM24-11
Der Sunny String‑Monitor ist ein DC‑Unterverteiler, an dem sich mehrere Strings parallel anschließen
lassen. Der Sunny String-Monitor überwacht die Eingangsströme der Strings und erkennt Ausfälle.

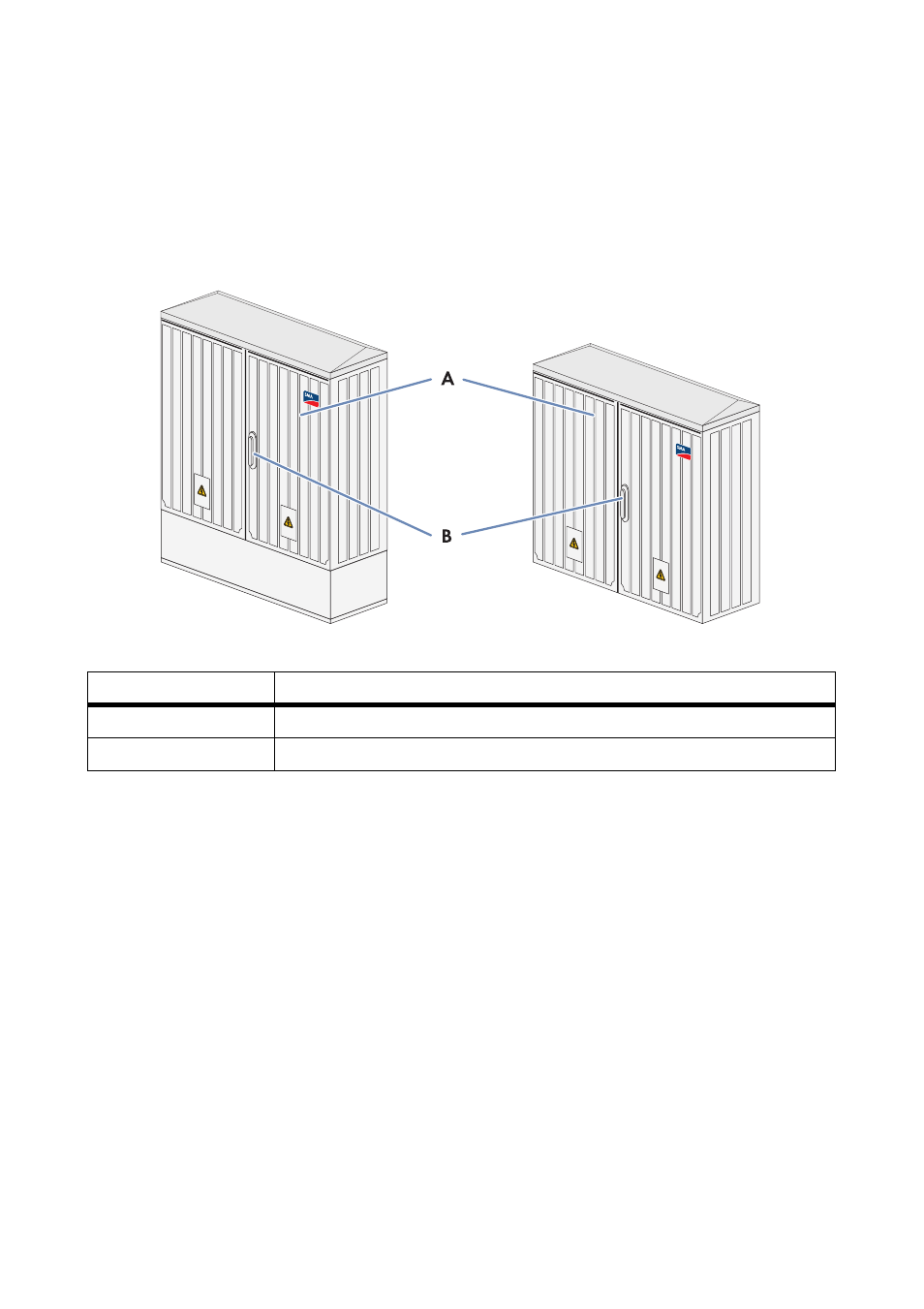

Abbildung 2: Aufbau des Sunny String‑Monitors
Die String-Ströme werden durch die im Sunny String-Monitor befindliche Messplatine String Monitor
Unit überwacht. Auf der Messplatine ist ein Piggy-Back zur Datenverarbeitung integriert. Das Piggy-
Back zur Datenverarbeitung übernimmt die Verwaltung der String-Ströme und die Parametrierung der
Messplatine.
Die im Sunny String-Monitor vorhandenen String-Sicherungen schützen die Module der PV-Strings vor
Rückströmen.
3.2 String-Stromüberwachung
Die String-Stromüberwachung erfolgt über die Messplatine String Monitor Unit (SMU). Die
String Monitor Unit misst die String-Ströme und berechnet kontinuierlich die Mittelwerte der
String‑Ströme. Die SMU vergleicht die String-Ströme mit den Mittelwerten. Wenn ein String-Strom den
Mittelwert um die eingestellte Toleranz überschreitet oder unterschreitet, wird die Warnung 380
„SMU“ angezeigt.
Position Bezeichnung
A Türen
B Schaltschrankschloss
