6 Elektrischer Anschluss SMA Solar Technology AG
32 SSM16-24-IA-IDE105120 Installationsanleitung

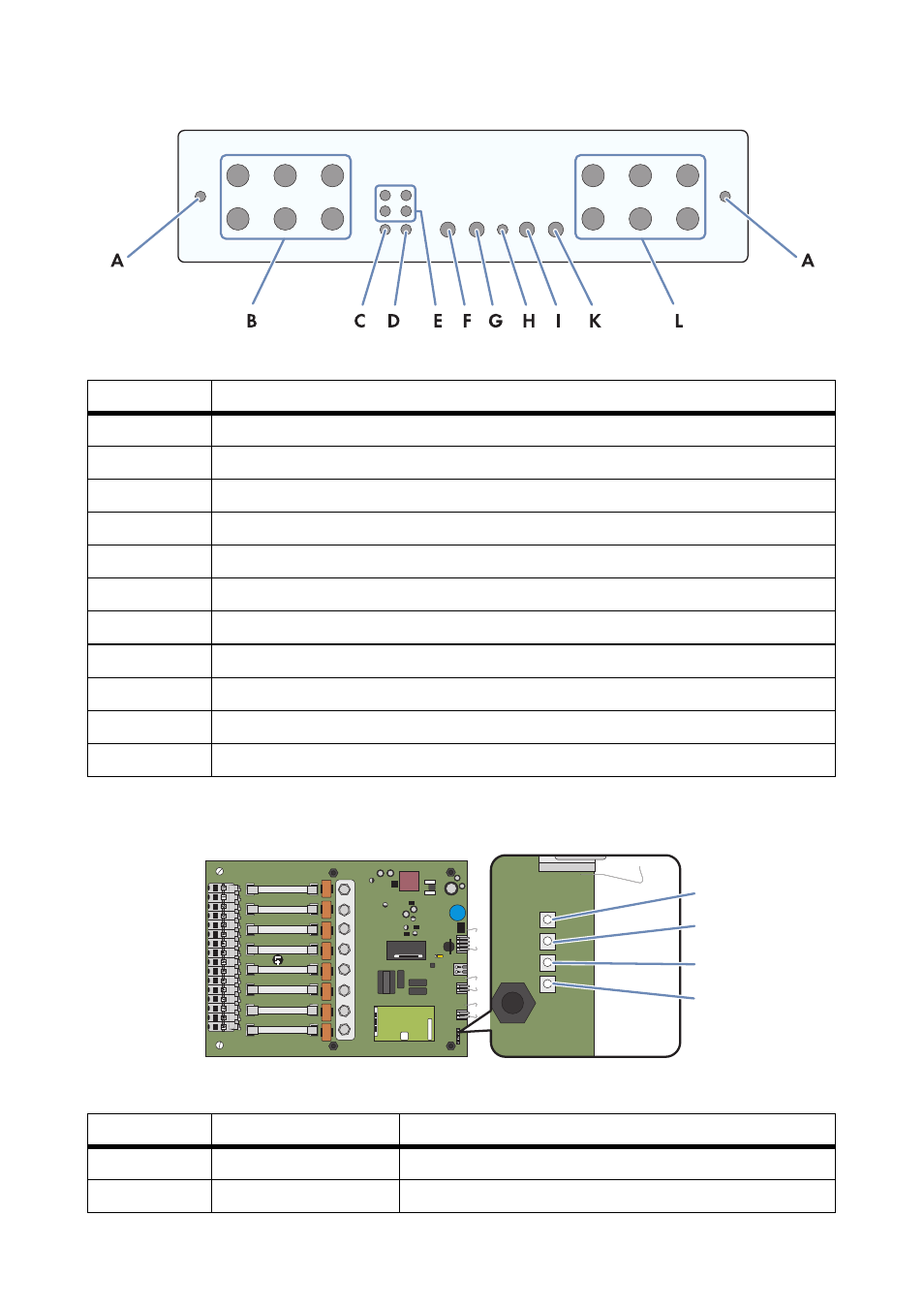

Abbildung 11: Unteransicht des Sunny String‑Monitors (Beispiel)
Abbildung 12: Leuchtdioden zur Betriebszustandsanzeige
Position Bezeichnung
A Entwässerungsstutzen
B Kabeldurchführung für den Anschluss der Strings, +Pol
*
*
optional mit DC-Steckverbinder
C Kabeldurchführung für den Anschluss des ankommenden Datenkabels
D Kabeldurchführung für den Anschluss des abgehenden Datenkabels
E Kabeldurchführungen für den Anschluss der Fernauslösung
F Kabeldurchführung für den Anschluss des DC-Hauptkabels +Pol
**
**
optional
G Kabeldurchführung für den Anschluss des DC-Hauptkabels +Pol
H Kabeldurchführung für den Anschluss des Erdungskabels
I Kabeldurchführung für den Anschluss des DC-Hauptkabels − Pol
K Kabeldurchführung für den Anschluss des DC-Hauptkabels − Pol
**
L Kabeldurchführung für den Anschluss der Strings, − Pol
*
Position LED Funktionsanzeige
A LED 1, grün Digitaler Eingang, optional für Diebstahlschutz
B LED 2, grün Überspannungsableiter
B
A
C
D
