6 Elektrischer Anschluss SMA Solar Technology AG
40 SSM16-24-IA-IDE105120 Installationsanleitung
S

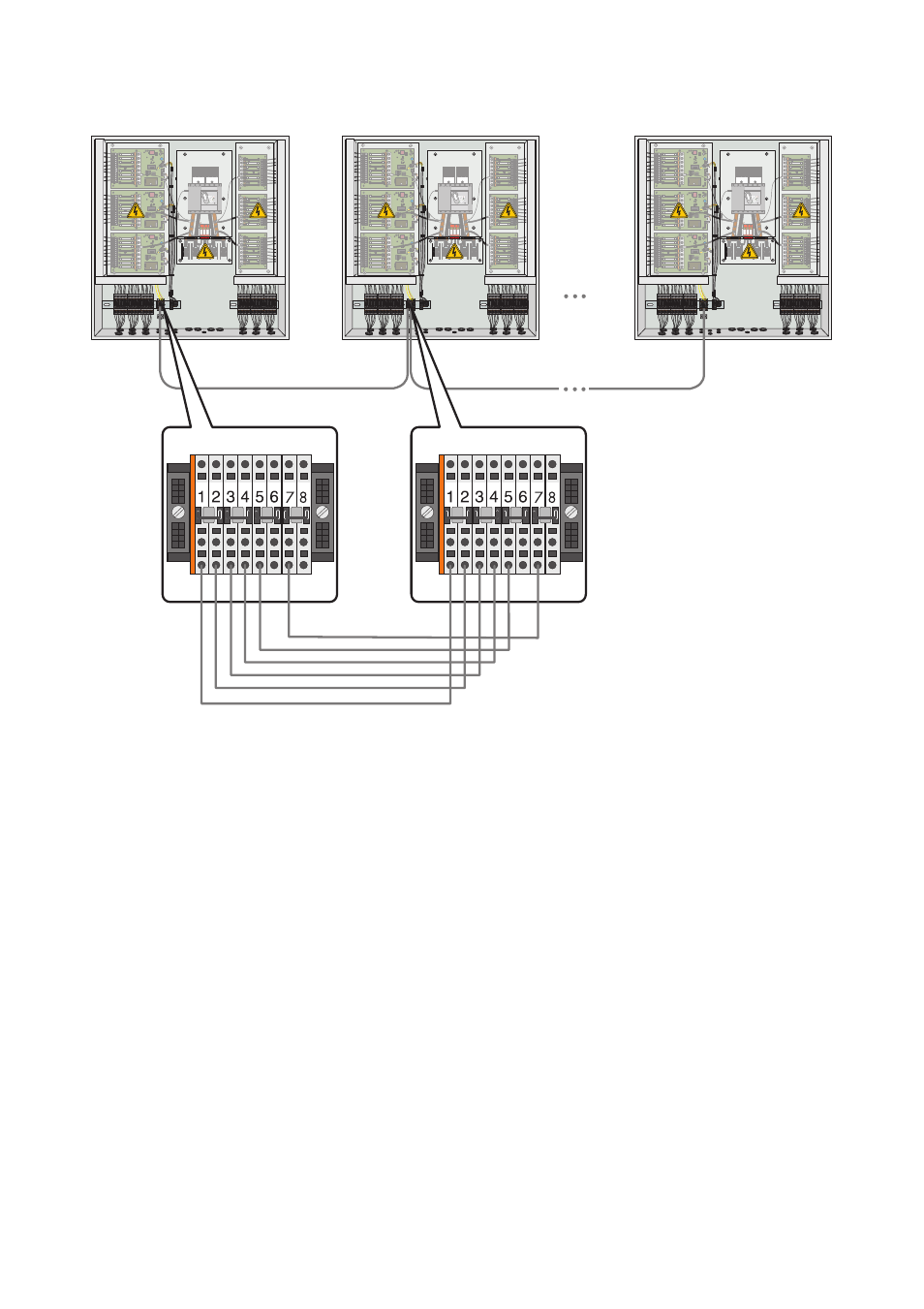

Abbildung 14: Anschluss der Datenkabel zwischen den Sunny String-Monitoren
1. Adern des Datenkabels jeweils 8 mm abisolieren.
2. Aufkleber von Kommunikationsklemmleiste abziehen.
3. Adern des Datenkabels an die Anschlussklemmen anschließen. Dabei Klemmenbelegung
beachten.
4. Verdrahtung zwischen den einzelnen Sunny String-Monitoren in einem Bus führen. Dabei
Klemmenbelegung des Datenkabels beachten.
6.5.4 Datenkabel im Sunny Central anschließen
Bei den Sunny Central 100/200/250/350 sowie Sunny Central der HE--11-Baureihe erfolgt der
Anschluss des Datenkabels vom Sunny String-Monitor am Hub. Es gibt 2 Kommunikationsanschlüsse,
an denen sich jeweils bis zu 10 Piggy‑Backs zur Datenverarbeitung anschließen lassen.
Bei den Sunny Central der CP- und der HE-20-Baureihe lässt sich der Sunny String‑Monitor an eine
eigene Klemmleiste anschließen (zum Anschluss der Sunny String-Monitore an die Sunny Central der
CP- und der HE-20-Baureihe siehe die Installationsanleitung des jeweiligen Zentral-Wechselrichters).
Es gibt 3 Kommunikationsanschlüsse, an denen sich jeweils bis zu 10 Piggy‑Backs zur
Datenverarbeitung anschließen lassen.
