SMA Solar Technology AG 6 Elektrischer Anschluss
Installationsanleitung SSM16-24-IA-IDE105120 43

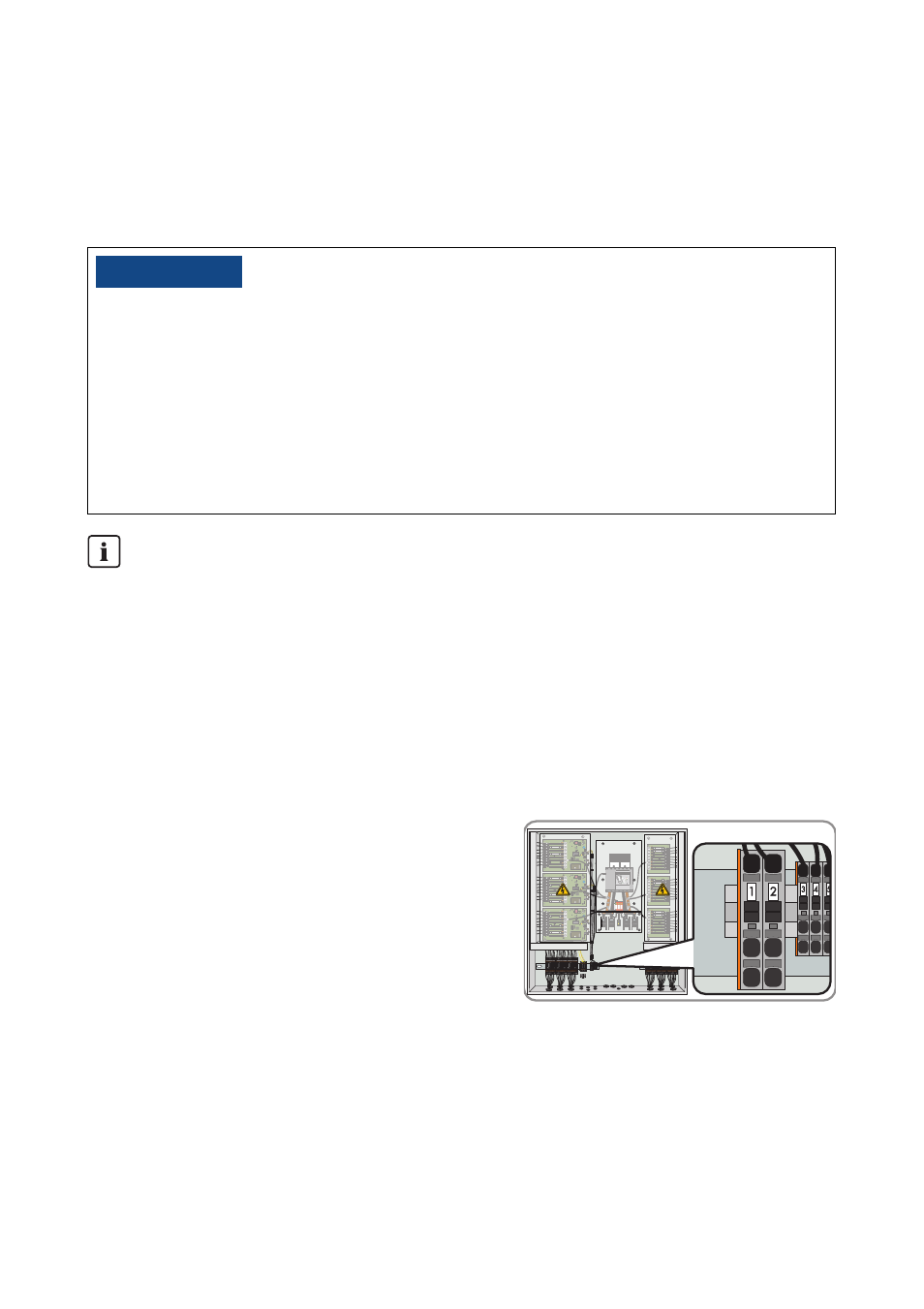

6.6.2 Hilfsauslöser anschließen
Abhängig von der Bestellung enthält der Sunny String-Monitor einen DC-Leistungsschalter mit
Fernauslösung. In diesem Fall ist der DC-Leistungsschalter mit einem Hilfsauslöser und einem
Rückmeldekontakt ausgestattet.
Voraussetzungen für das Anschlusskabel des Unterspannungsauslösers
☐ Kabelquerschnitt: Mindestens 2,5 mm
2
.
☐ Gesamte Kabellänge: Maximal 1 000 m.
1. Den Blindstopfen aus Kabelverschraubung entfernen.
2. Das Anschlusskabel durch Kabelverschraubung ins Gehäuseinnere führen.
3. Das Anschlusskabel 14 mm abisolieren.
4. Das Anschlusskabel gemäß Schaltplan an
Klemmleiste anschließen.
5. Kabelverschraubung anziehen.
6.6.3 Rückmeldekontakt anschließen
1. Den Blindstopfen aus Kabelverschraubung entfernen.
2. Das Anschlusskabel durch Kabelverschraubung ins Gehäuseinnere führen.
3. Das Anschlusskabel 11 mm abisolieren.
"$)56/(
Zerstörung des Hilfsauslösers durch fehlerhafte Kabeldimensionierung.
Ein zu geringer Kabelquerschnitt kann zu Fehlfunktionen und zur Zerstörung des Hilfsauslösers
führen.
• Wenn der Hilfsauslöser als Arbeitsstromauslöser ausgelegt ist, das Anschlusskabel korrekt
dimensionieren (siehe Kapitel 6.6.1 „Anschlusskabel des Arbeitsstromauslösers
dimensionieren“, Seite 42).
• Wenn der Hilfsauslöser als Unterspannungsauslöser ausgelegt ist, die Voraussetzungen für
das Anschlusskabel beachten.
Leitungsschutz
• Das Anschlusskabel der Fernauslösung mit einem geeigneten Leitungsschutz versehen.
