6.2 PV-Strings anschließen

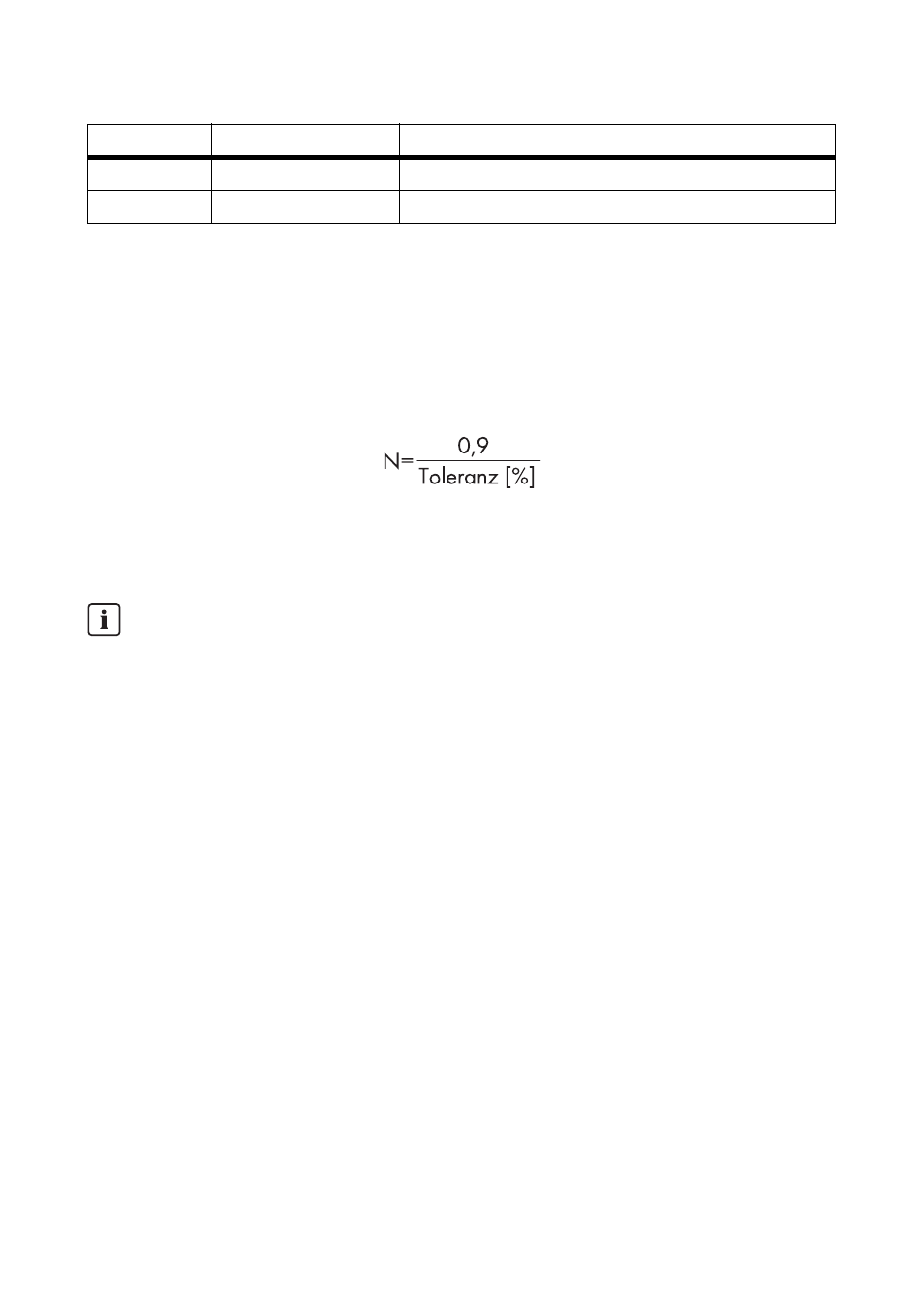

6.2.1 Maximale String-Anzahl je Messeingang berechnen
Im Sunny String-Monitor können Sie mehrere PV-Strings parallel anschließen. Die maximale Anzahl
von parallel angeschlossenen PV-Strings ist abhängig von der einstellbaren Toleranz und lässt sich
wie folgt ermitteln:
N = Maximale Anzahl der PV-Strings, die parallel verschaltet werden können
Den Parameter „Toleranz“ können Sie je nach Typ des Zentral-Wechselrichters über Sunny Central
Control, Sunny Data Control oder Sunny WebBox einstellen.
6.2.2 PV-Strings an Trennklemmen anschließen
1. Für jede Kabeldurchführung Blindstopfen aus den Kabelverschraubungen entfernen.
2. Strings durch Kabelverschraubungen ins Gehäuseinnere führen. Dabei auf korrekte Polarität
achten.
3. Adern ablängen und 12 mm abisolieren.
4. Adern an die Trennklemmen anschließen. Dabei auf korrekte Polarität achten.
5. Kabelverschraubungen anziehen.
6.2.3 PV-Strings an DC‑Steckverbinder SUNCLIX anschließen
Voraussetzung:
☐ Für jedes String-Kabel ist 1 DC-Steckverbinder SUNCLIX vorhanden.
☐ PV1-F Kabel ist vorhanden.
C LED 3, orange Datenübertragung
D LED 4, rot Fehler Steuerungsplatine
Maximale Anzahl von Strings
Wenn Sie mehr PV-Strings als die berechnete maximale Anzahl parallel anschließen, kann ein
Ausfall eines PV-Strings nicht erkannt werden.
• Maximale Anzahl der PV-Strings, die parallel verschaltet werden können, einhalten.
Position LED Funktionsanzeige
