2. Wenn die Jumper von den String Monitor Units der übrigen Sunny String‑Monitore des Stranges
gesteckt sind, die Jumper entfernen.
3. Sicherstellen, dass der Abschlusswiderstand am Hub im Sunny Central in RJ45-Buchse "485
Out" steckt.
7.2.3 Seriennummer der Piggy-Backs zur Datenverarbeitung
notieren
Die Seriennummer der Piggy-Backs zur Datenverarbeitung dient zur Identifikation der String Monitor
Units. Die Position der Seriennummer ist abhängig von der Fertigungsversion des Piggy-Backs zur
Datenverarbeitung.
Alle Seriennummern der Piggy-Backs zur Datenverarbeitung in allen Sunny String‑Monitoren müssen
im Inbetriebnahmeprotokoll notiert werden. Sie benötigen die Seriennummern für die Erfassung der
Sunny String-Monitore.

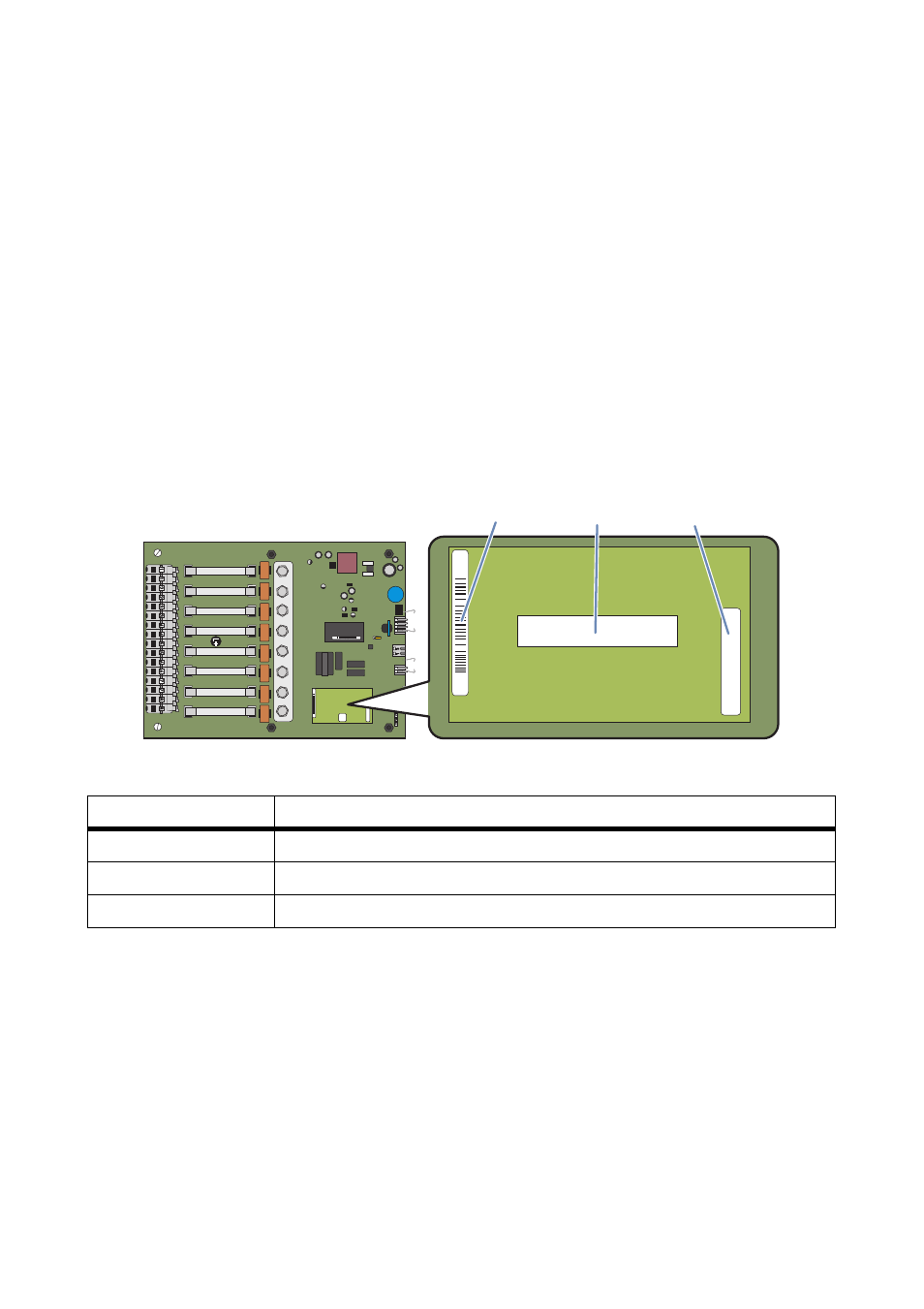

Abbildung 18: Mögliche Positionen der Seriennummer
• Seriennummern identifizieren und im Inbetriebnahmeprotokoll notieren.
7.2.4 Inbetriebnahmeprotokoll ausfüllen
• Folgende Punkte prüfen und im Inbetriebnahmeprotokoll dokumentieren:
– Polarität der DC-Spannungen an den String-Eingängen und an den DC-Hauptkabeln prüfen.
– Alle Strings haben einen ähnlichen Spannungswert.
– Die Erdschlussfreiheit der Strings und der DC-Hauptkabel prüfen.
– Schraubverbindungen optisch prüfen.
– Sicherungen stimmen mit der Anlagenauslegung überein.
Position Bezeichnung
A Seriennummer links
B Seriennummer mittig
C Seriennummer rechts
A B C
