7 Inbetriebnahme SMA Solar Technology AG
46 SSM16-24-IA-IDE105120 Installationsanleitung
Die Sunny String-Monitore sind bei der Auslieferung nicht terminiert. Dadurch ist eine freie
Konfiguration vor Ort möglich. Die Hubs im Sunny Central ist bei der Auslieferung terminiert.

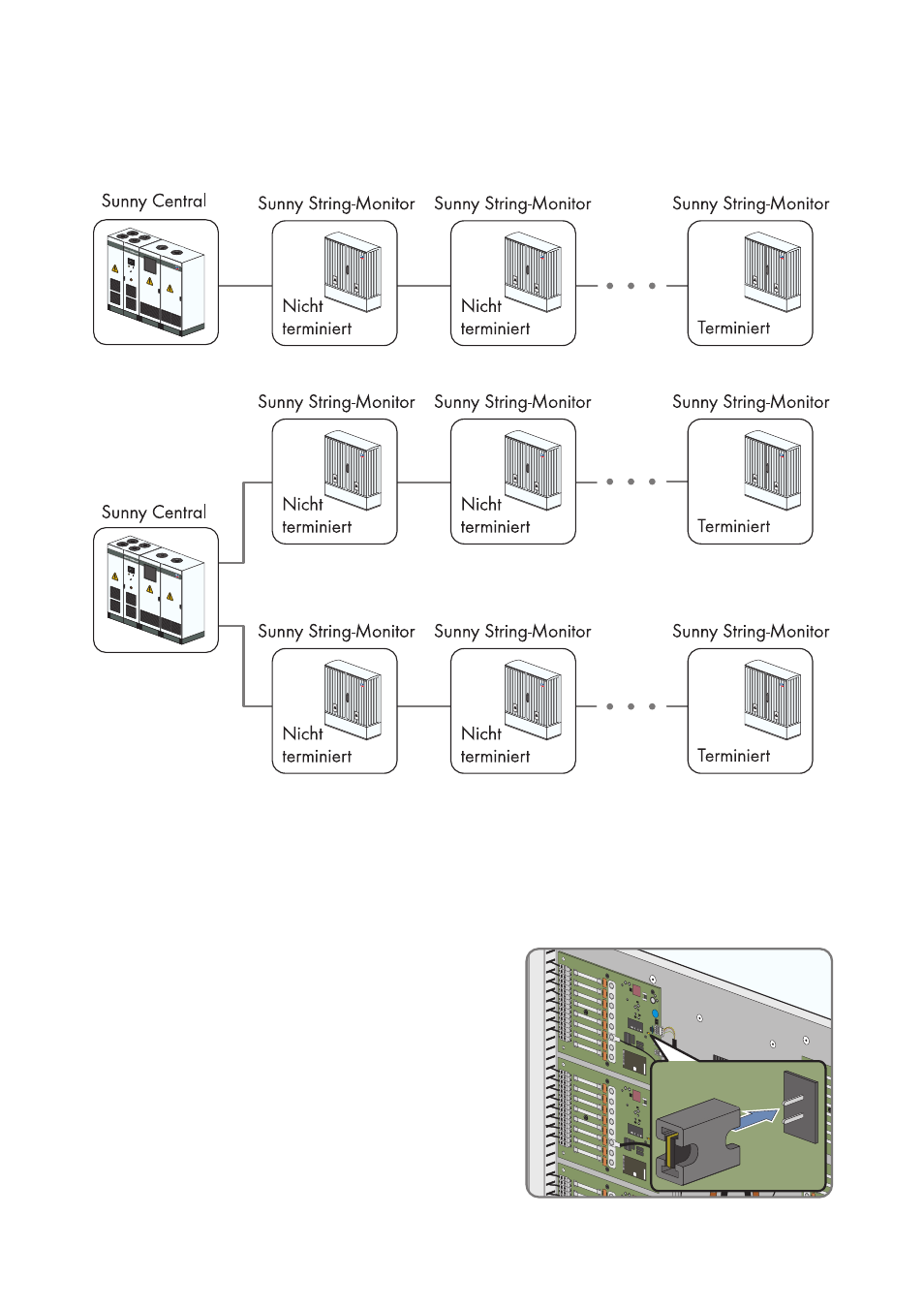

Abbildung 17: Terminierung der Datenkabel (Beispiel)
Voraussetzung:
☐ Alle Sunny String-Monitore eines Stranges sind an den RS485‑Bus angeschlossen (siehe Kapitel
6.5.3 „Datenkabel im Sunny String-Monitor anschließen“, Seite 39 und Kapitel
6.5.4 „Datenkabel im Sunny Central anschließen“, Seite 40).
1. Jumper auf der oberen String Monitor Unit im jeweils
letzten Sunny String-Monitor eines Stranges stecken.
