6 Elektrischer Anschluss SMA Solar Technology AG
42 SSM16-24-IA-IDE105120 Installationsanleitung
6.6 Fernauslösung für DC-Leistungsschalter anschließen
6.6.1 Anschlusskabel des Arbeitsstromauslösers dimensionieren
Optional enthält der Sunny String-Monitor einen DC-Leistungsschalter mit Fernauslösung. Die
Fernauslösung wird durch einen Hilfsauslöser und einen Rückmeldekontakt realisiert. Der Hilfsauslöser
kann als Arbeitsstromauslöser oder Unterspannungsauslöser ausgelegt sein.
Um eine sichere Auslösung zu erreichen, muss der Mindestquerschnitt des Anschlusskabels des
Arbeitsstromauslösers ermittelt werden. Der zu wählende Kabelquerschnitt des Anschlusskabels ist
abhängig von folgenden Faktoren:
• der Anzahl der angeschlossenen Sunny String-Monitore
• der Kabellänge zur Spannungsversorgung
• den Kabellängen zwischen den angeschlossenen Sunny String-Monitoren

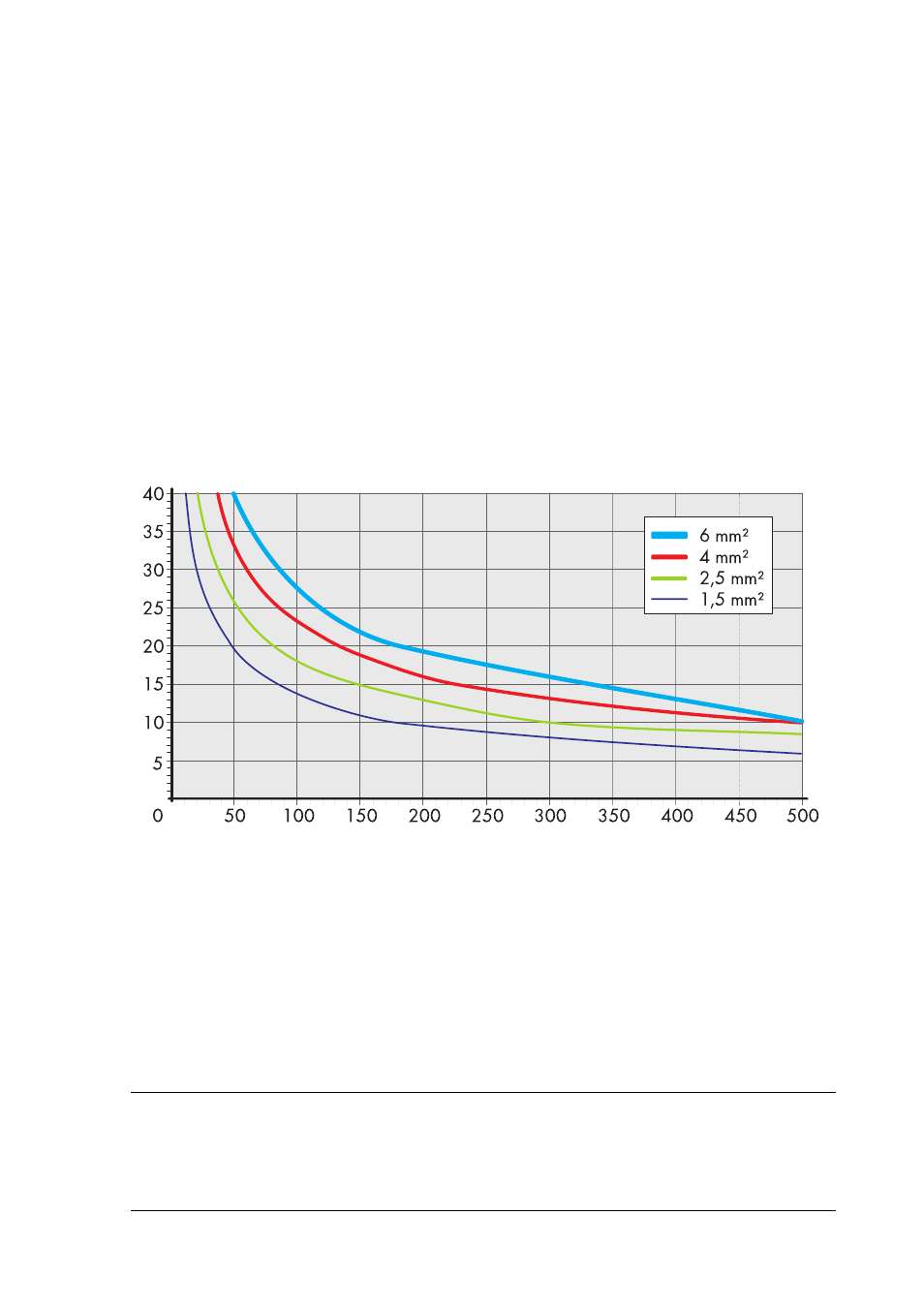

Abbildung 16: Zusammenhang zwischen Kabellänge, Anzahl der angeschlossenen Sunny String‑Monitore und
Kabelquerschnitt.
1. Anzahl der DC‑Leistungsschalter ermitteln.
2. Größte Distanz zwischen der Sunny String‑Monitoren oder der Spannungsversorgung und
erstem Sunny String-Monitor ermitteln.
3. Mindestkabelquerschnitt aus der Abbildung 16 ablesen.
Beispiel: Anschlusskabel dimensionieren
In einer PV-Anlage sind 20 DC‑Schalter enthalten. Die größte Distanz zwischen den
Sunny String‑Monitoren beträgt 150 m.
Der Kabelquerschnitt muss mindestens 4 mm
2
betragen.
Anzahl der DC-Leis
tungsschalter
Größte Distanz zwischen den Sunny String-Monitoren oder Spannungsversorgung und
dem ersten Sunny String-Monitor [m]
