Vorgehen:
• DC-Steckverbinder SUNCLIX konfektionieren
• DC-Steckverbinder SUNCLIX an Sunny String-Monitor anschließen
DC-Steckverbinder SUNCLIX konfektionieren

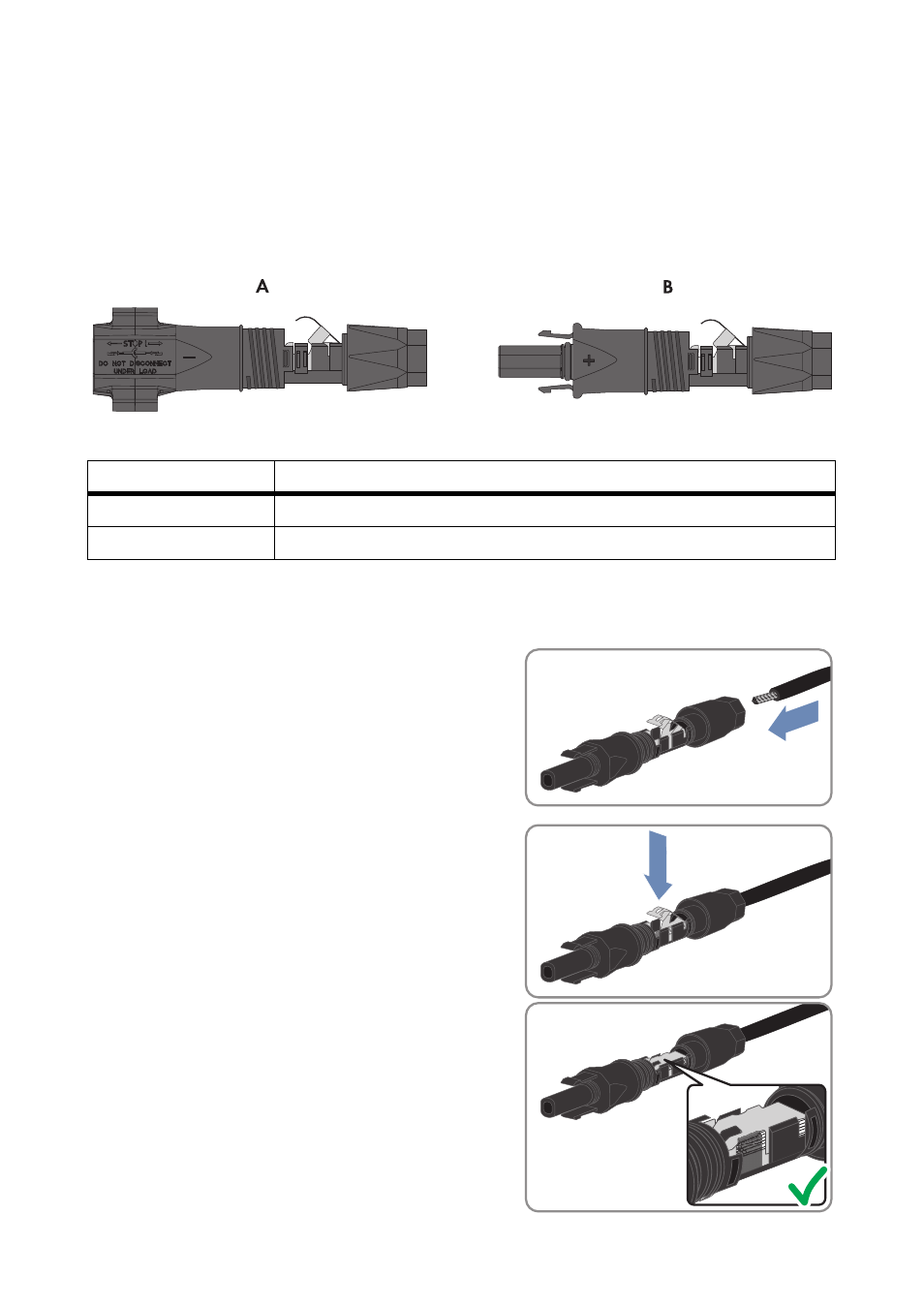

Abbildung 13: DC-Steckverbinder SUNCLIX
Konfektionieren Sie jeden DC-Steckverbinder nach folgendem Vorgehen.
1. Ader ablängen und 12 mm abisolieren.
2. Abisolierte Ader bis zum Anschlag in den
DC‑Steckverbinder einführen. Dabei auf richtige
Zuordnung der Polarität und des Steckertyps
achten.
3. Den Klemmbügel nach unten drücken.
☑ Der Klemmbügel rastet hörbar ein.
☑ Die Litze ist in der Kammer des Klemmbügels zu
sehen.
Position Bezeichnung
A Negativer DC-Steckverbinder
B Positiver DC-Steckverbinder
+
++
++
