SMA Solar Technology AG 5 Montage
Installationsanleitung SSM16-24-IA-IDE105120 27
1. Grube ausheben. Dabei die Eingrabtiefe für den Sockel beachten.
Tipp: An den Seiten des Sunny String‑Monitor ist die maximale Eingrabtiefe markiert.
2. Den Sockel in die ausgehobene Grube einsetzen. Dabei zeigt die Seite mit der Sockelblende
nach vorn.
3. Obere Sockelblende entfernen.
4. Alle Anschlusskabel räumlich vorsortiert in Sockel legen.
5. Grube zur Hälfte mit Kies oder Sand auffüllen. Dabei eine Körnung von 2 mm … 4 mm
verwenden.

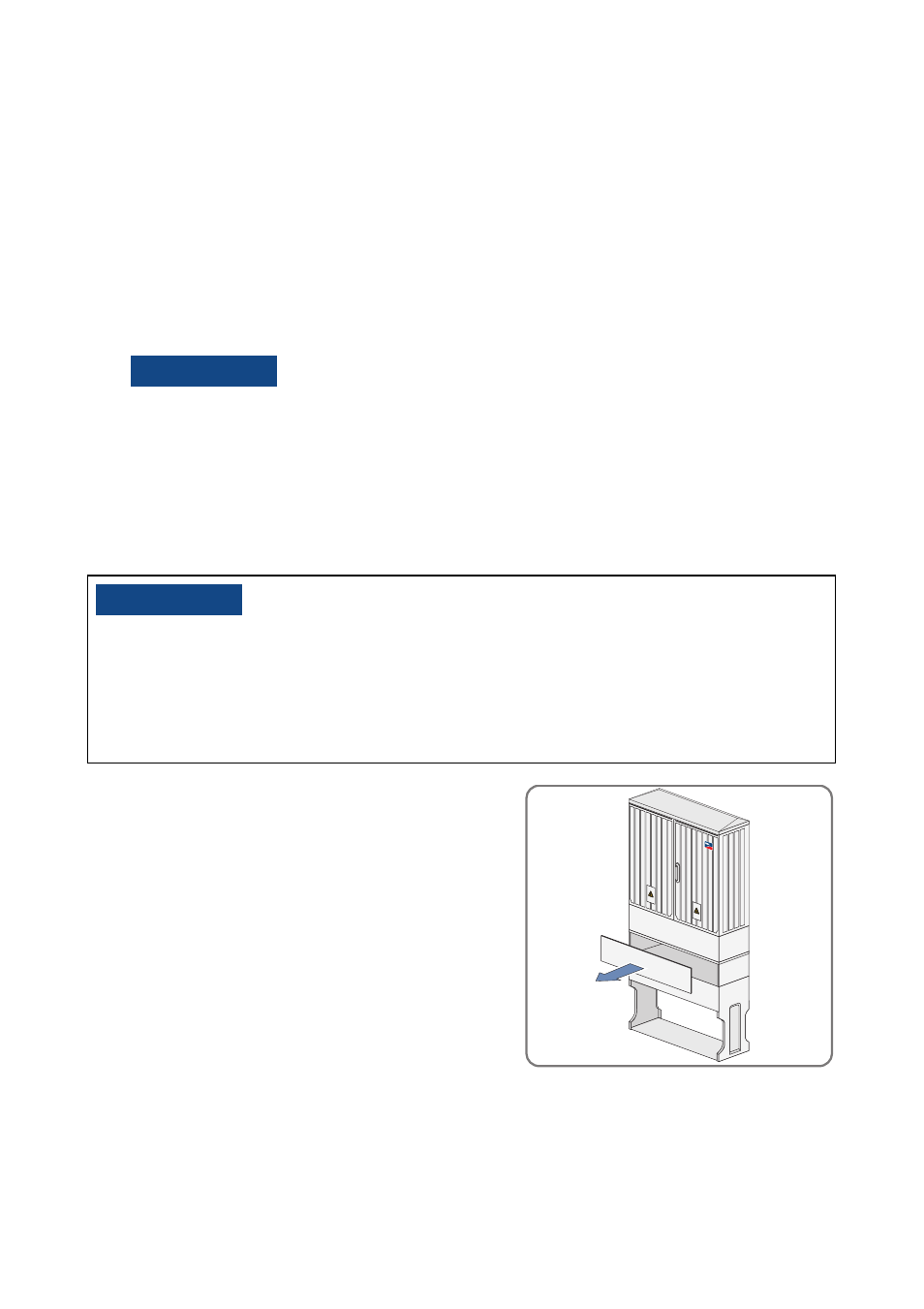

5.1.3 Sunny String‑Monitor auf Sockel montieren
1. 4 Befestigungsschrauben der Bodenplatte des
Sunny String‑Monitor lösen.
2. Obere Sockelblende abnehmen.
3. Sunny String-Monitor auf Sockel stellen.
4. Sunny String-Monitor mit zuvor entfernten Schrauben auf Sockel befestigen.
5. Die Anschlusskabel durch Bodenplatte in Sunny String-Monitor einführen und an interner
Kabelabfangschiene befestigen.
6. "$)56/(
Eindringende Feuchtigkeit kann zu Kondensation, Korrosion und Kriechströmen
führen. Die Verwendung des Sockelfüllers verhindert die Bildung der Kondensation.
• Restlichen Sockelraum mit Sockelfüller auffüllen. Dabei eine Körnung von 4 mm … 8 mm
verwenden.
"$)56/(
Beschädigung der Kabelverschraubungen und Steckverbindungen durch
unsachgemäßen Transport und Montage.
Kabelverschraubungen und Steckverbindungen stehen aus dem Gehäuse hervor.
• Bei Transport und Montage darauf achten, dass Kabelverschraubungen und
Steckverbindungen nicht beschädigt werden.
