6 Elektrischer Anschluss SMA Solar Technology AG
38 SSM16-24-IA-IDE105120 Installationsanleitung
6. Das Erdungskabel in der Nähe des Sunny String-Monitors erden, zum Beispiel mit einem
Staberder.
6.5 Datenkabel anschließen
6.5.1 Datenkabel wählen
Das Datenkabel der RS485‑Kommunikation und der Spannungsversorgung verbindet den
Sunny String-Monitor mit dem Sunny Central.
• Für das Datenkabel der RS485‑Kommunikation und der +55 V
DC
Spannungsversorgung ein
gemeinsames Kabel des Typs Li2YCYv (TP) 4 x 2 x 0,5 mm verwenden.

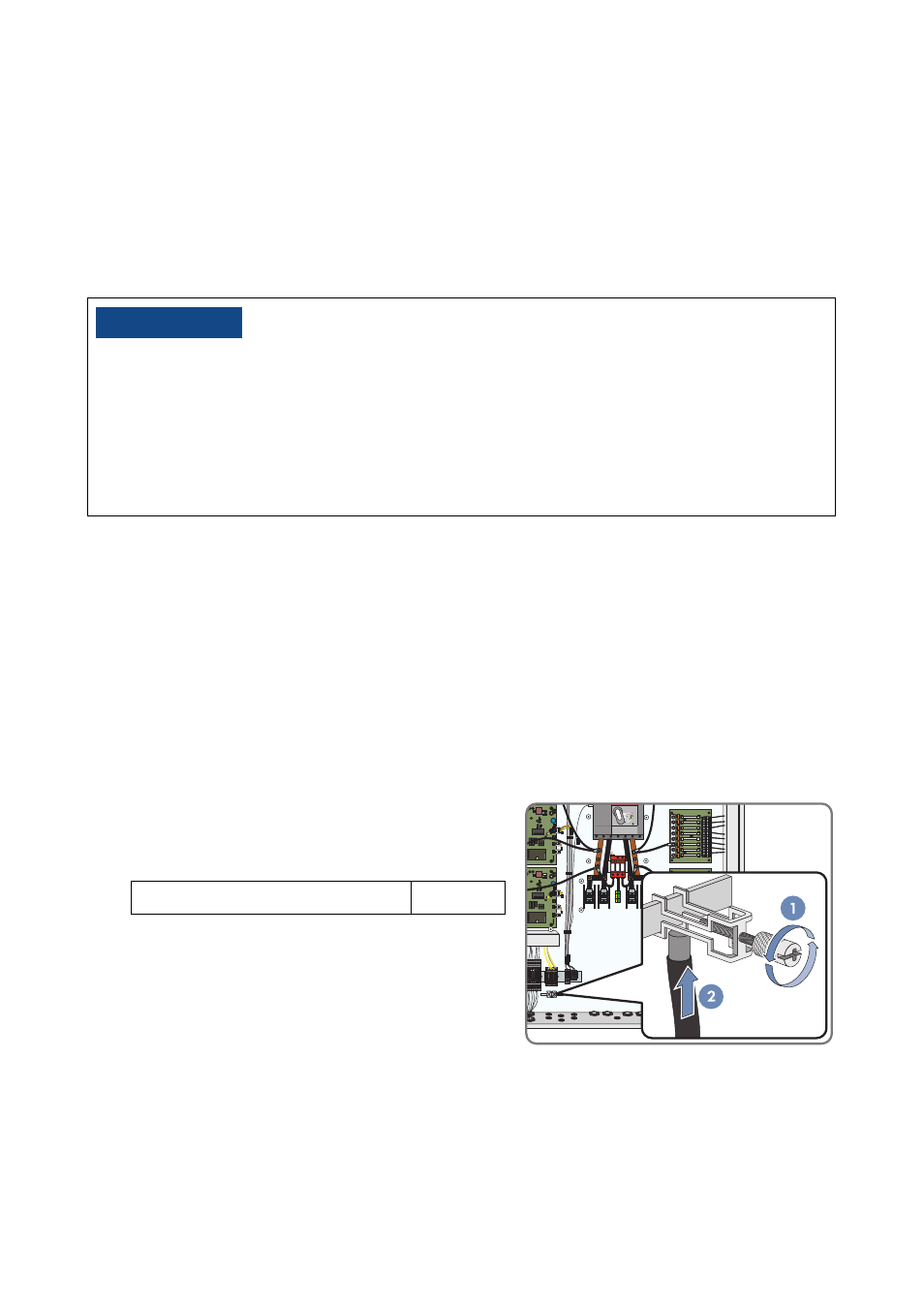

6.5.2 Schirmkontakt des Datenkabels anschließen
1. Den Blindstopfen aus Kabelverschraubung entfernen.
2. Die Datenkabel durch Kabelverschraubung ins Gehäuseinnere führen.
3. Die Datenkabel abmanteln.
4. Rändelschraube der Schirmklemmbügel lösen und
die Kabel durchziehen. Dabei Kabelschirme auf
Schirmschienen legen.
5. Die Schirmklemmbügel nur handfest anziehen. Dadurch vermeiden Sie die Beschädigung der
Isolierung.
6. Kabelverschraubung anziehen.
"$)56/(
Beschädigung der Elektronik durch falsche Kabelverlegung.
Damit der Sunny String-Monitor und der Sunny Central störungsfrei arbeiten, müssen die
EMV‑Richtlinien eingehalten werden.
• AC-/DC-Hauptkabel und Datenkabel getrennt und mit einem Abstand größer als 400 mm
voneinander verlegen.
• Den Schirm des Datenkabels im Sunny Central und im Sunny String‑Monitor auflegen.
Maximaler Schirmdurchmesser 8 mm
