5 Montage SMA Solar Technology AG
30 SSM16-24-IA-IDE105120 Installationsanleitung

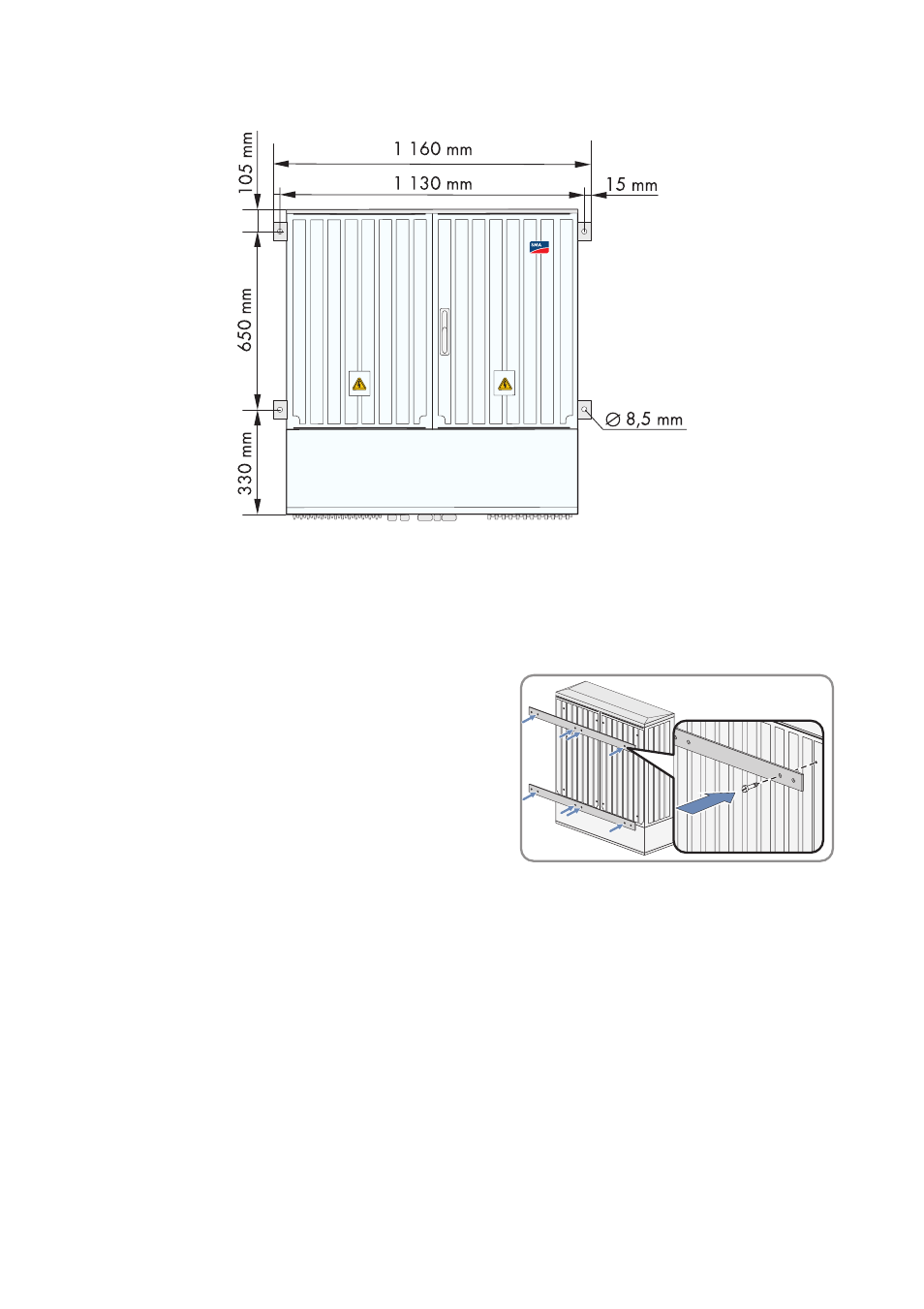

Abbildung 9: Abmessungen SSM24-11
1. Position der Bohrlöcher markieren.
2. Löcher an gekennzeichneter Stelle bohren.
3. Dübel einsetzen.
4. Montageschienen mit mitgelieferten Schrauben
am Sunny String‑Monitor befestigen
(Drehmoment:15 Nm).
5. Sunny String-Monitor mit geeigneten Schrauben an Wand oder Aufständerung befestigen.
Dabei muss der Anschlussbereich nach unten zeigen.
6. Festen Sitz prüfen.
