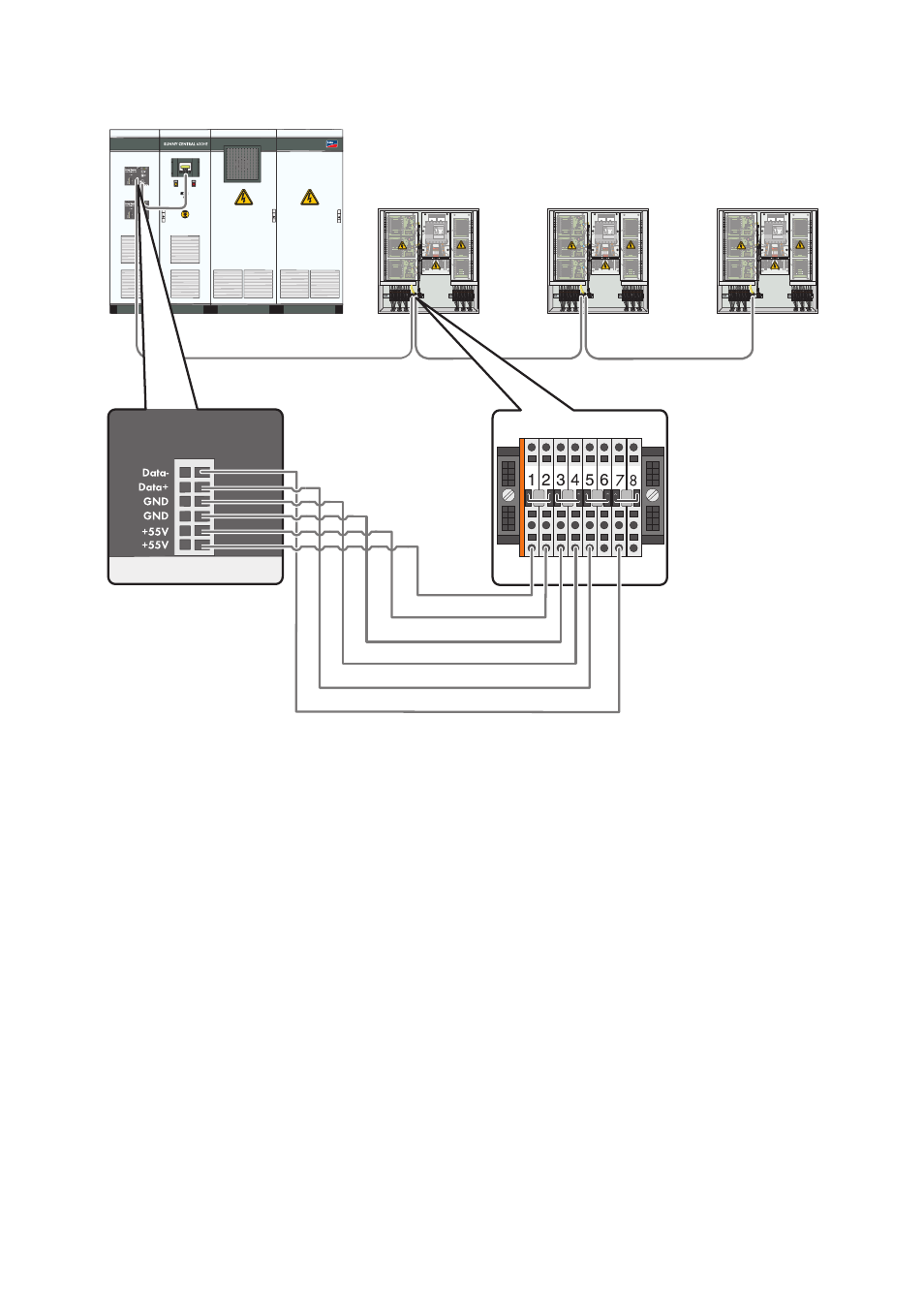

Abbildung 15: Anschluss der Datenkabel zwischen dem Sunny Central der HE-11 Baureihe und den
Sunny String‑Monitoren
1. Das Datenkabel in den Sunny Central einführen (siehe die Installationsanleitung des jeweiligen
Sunny Central).
2. Adern des Datenkabels jeweils 8 mm abisolieren.
3. Den Aufkleber auf dem Anschlussbereich des Hubs abziehen.
4. Adern des Datenkabels an Anschlussklemmen am Hub gemäß Schaltplan des Sunny Central
anschließen. Dabei Klemmenbelegung des Datenkabels beachten.
