6 Elektrischer Anschluss
Installationsanleitung
SSM16-24-IA-IDE105120
35

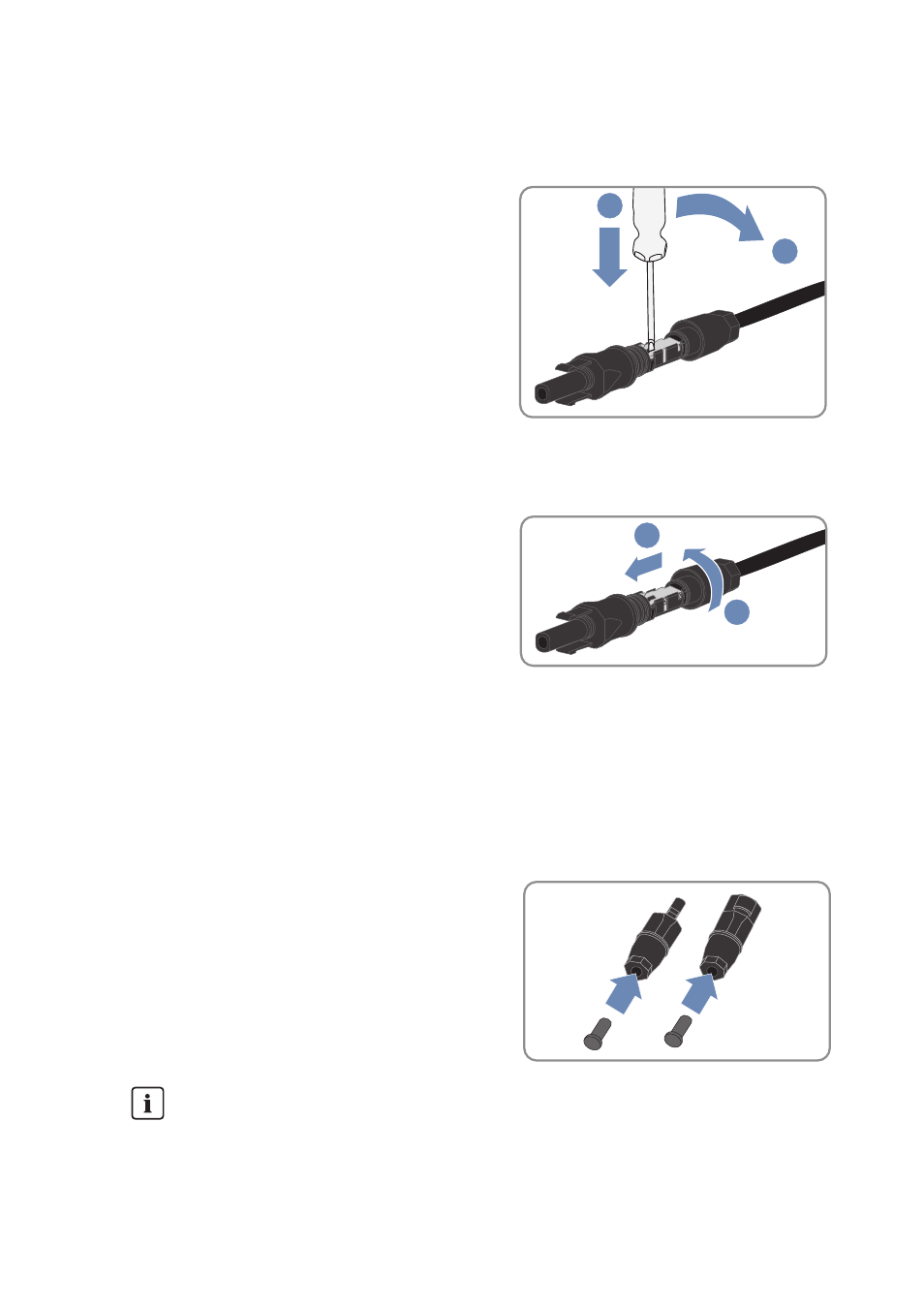

✖ Die Litze ist nicht in der Kammer zu sehen?
Die Litze sitzt nicht korrekt.
• Den Klemmbügel lösen. Dabei einen
Schraubendreher mit Klingenbreite von
3,5 mm in den Klemmbügel einhaken und
aufhebeln.
• Ader entnehmen und erneut mit Punkt 2 beginnen.
4. Verschraubung zum Gewinde schieben und
festdrehen (Drehmoment von 2 Nm).
DC-Steckverbinder SUNCLIX an Sunny String-Monitor anschließen
1. Transportstopfen aus allen DC-Steckverbindern entfernen.
2. Die konfektionierten DC-Steckverbinder an den Sunny String-Monitor anschließen.
☑ Die DC-Steckverbinder rasten hörbar ein.
3. Sicherstellen, dass alle DC-Steckverbinder fest sitzen.
4. Die Dichtstopfen in nicht benötigte
DC‑Steckverbinder stecken. Dadurch dichten Sie
die DC-Steckverbinder ab.
Dichtstopfen
Die mitgelieferten Dichtstopfen sind nur für DC-Steckverbinder bestimmt.
• Dichtstopfen nicht in DC-Eingänge am Sunny String‑Monitor stecken.
+
