SMA Solar Technology AG 6 Elektrischer Anschluss
Installationsanleitung SSM16-24-IA-IDE105120 31
6 Elektrischer Anschluss
6.1 Übersicht des Anschlussbereichs

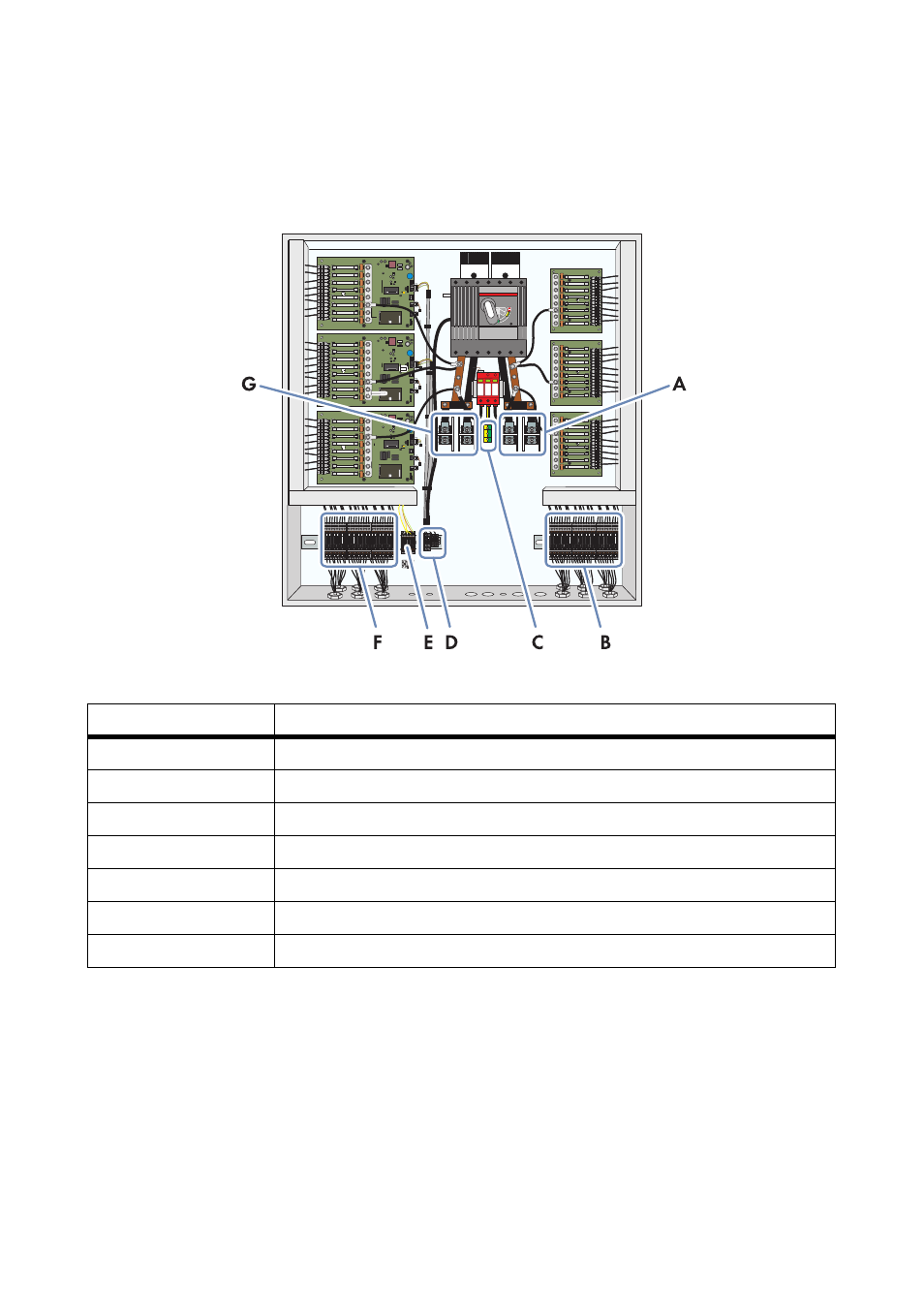

Abbildung 10: Klemmen für Anschlüsse
Position Bezeichnung
A Anschluss des DC-Hauptkabels − Pol
B DC-String-Anschlüsse − Pol
C Anschluss des Erdungskabels
D Anschluss für Fernauslösung
*
* optional
E Anschluss des Datenkabels
F DC-String-Anschlüsse +Pol
G Anschluss des DC-Hauptkabels +Pol
