8
TECHNISCHE DATEN
114
OPTISONIC 3400
www.krohne.com 12/2013 - 4002740702 - HB OPTISONIC 3400 -de-R02

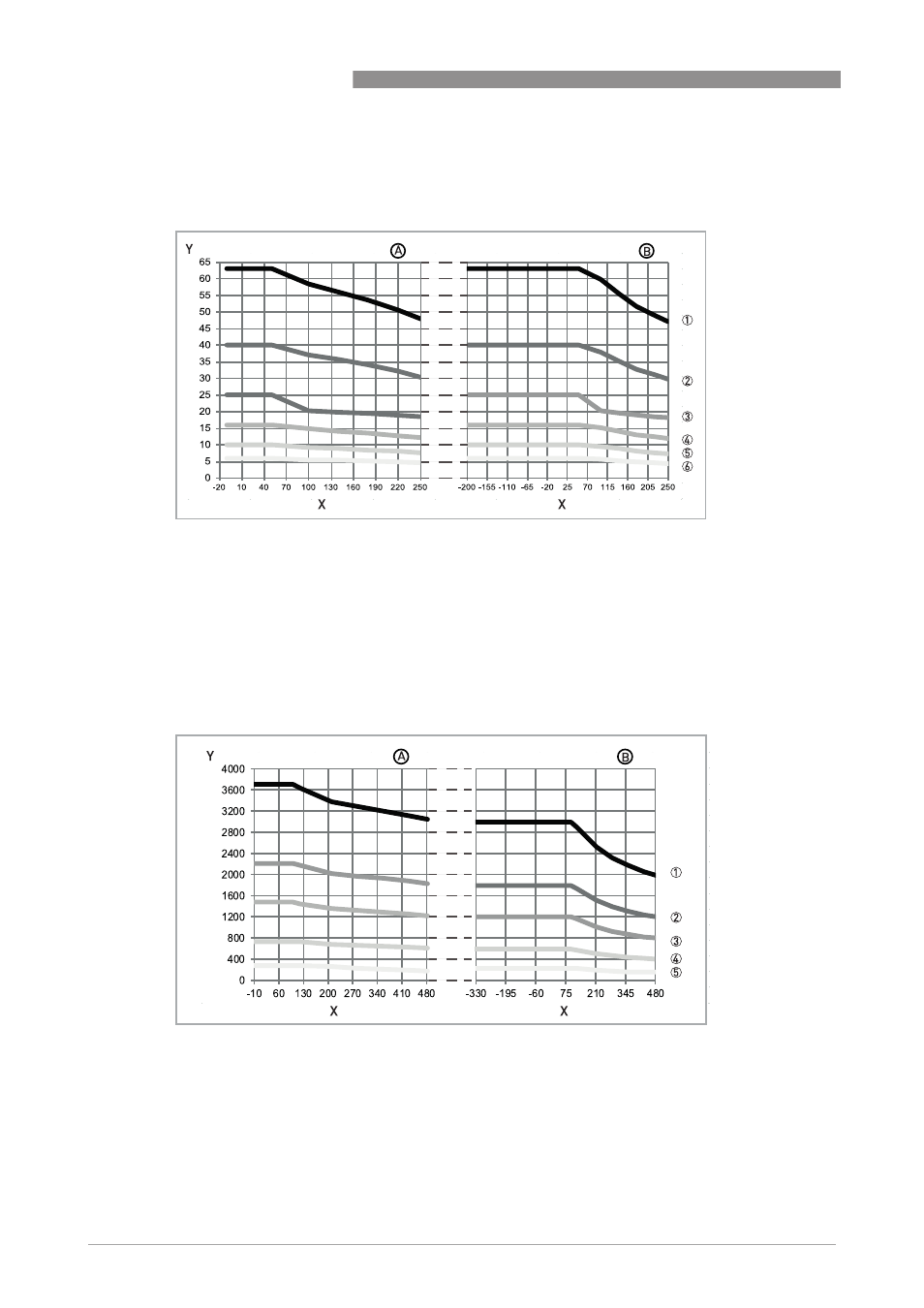

8.4 Druckreduzierung
EN 1092-1
A = Kohlenstoffstahl C22.8 / B = Edelstahl 1.4404
Abbildung 8-2: X = Temperatur [°C] / Y = Druck [bar]
1 PN63
2 PN40
3 PN25
4 PN16
5 PN10
6 PN6
Für Temperaturen bis -25°C sind andere Materialien auf Anfrage lieferbar.
ASME B16.5
A = Kohlenstoffstahl ASTM A105N / B = Edelstahl SS 316L
Abbildung 8-3: X = Temperatur [°F] / Y = Druck [psi]
1 1500 lb
2 900 lb
3 600 lb
4 300 lb
5 150 lb
Kohlenstoffstahlflansche sind auf -29°F begrenzt. Bei niedrigeren Temperaturen wird Kohlenstoffstahl für niedrige
Temperaturen (LTCS) verwendet. Unter -56°F kommt Edelstahl zum Einsatz.
