BETRIEB
6
57
OPTISONIC 3400
www.krohne.com
12/2013 - 4002740702 - HB OPTISONIC 3400 -de-R02
6.1.1 Anzeige im Messbetrieb mit 2 oder 3 Messwerten
Taste
Messmodus
Menü-Modus
Untermenü oder
Funktions-Modus
Parameter- und
Daten-Modus
>
Vom Mess- in den
Menü-Modus wechseln;
Taste 2,5 s betätigen,
danach Anzeige "Quick-
Start" Menü
Zugriff auf das
angezeigte Menü,
danach Anzeige des 1.
Untermenüs
Zugriff auf das
angezeigte Untermenü
bzw. die angezeigte
Funktion
Bei Zahlenwerten
Cursor (blau hinterlegt)
eine Stelle nach rechts
bewegen
^
Reset der Anzeige;
"Quick Access"-
Funktion
Rückkehr zum Mess-
Modus, vorher Frage, ob
geänderte Daten zu
übernehmen sind
1...3 Mal betätigen,
Rückkehr zum Menü-
Modus mit
Datenübernahme
Rückkehr zu Untermenü
oder Funktion mit
Datenübernahme
↓ oder ↑
Wechsel zwischen den
Anzeigeseiten:
Messwert 1 + 2,
Trendseite und
Statusseite
Menü wählen
Untermenü oder
Funktion wählen
Mit blau hinterlegtem
Cursor Änderung von
Zahl, Einheit und
Eigenschaft vornehmen
und Dezimalpunkt
verschieben
Esc (> + ↑)
-
-
Rückkehr in den Menü-
Modus ohne
Datenübernahme
Rückkehr zu Untermenü
oder Funktion ohne
Datenübernahme

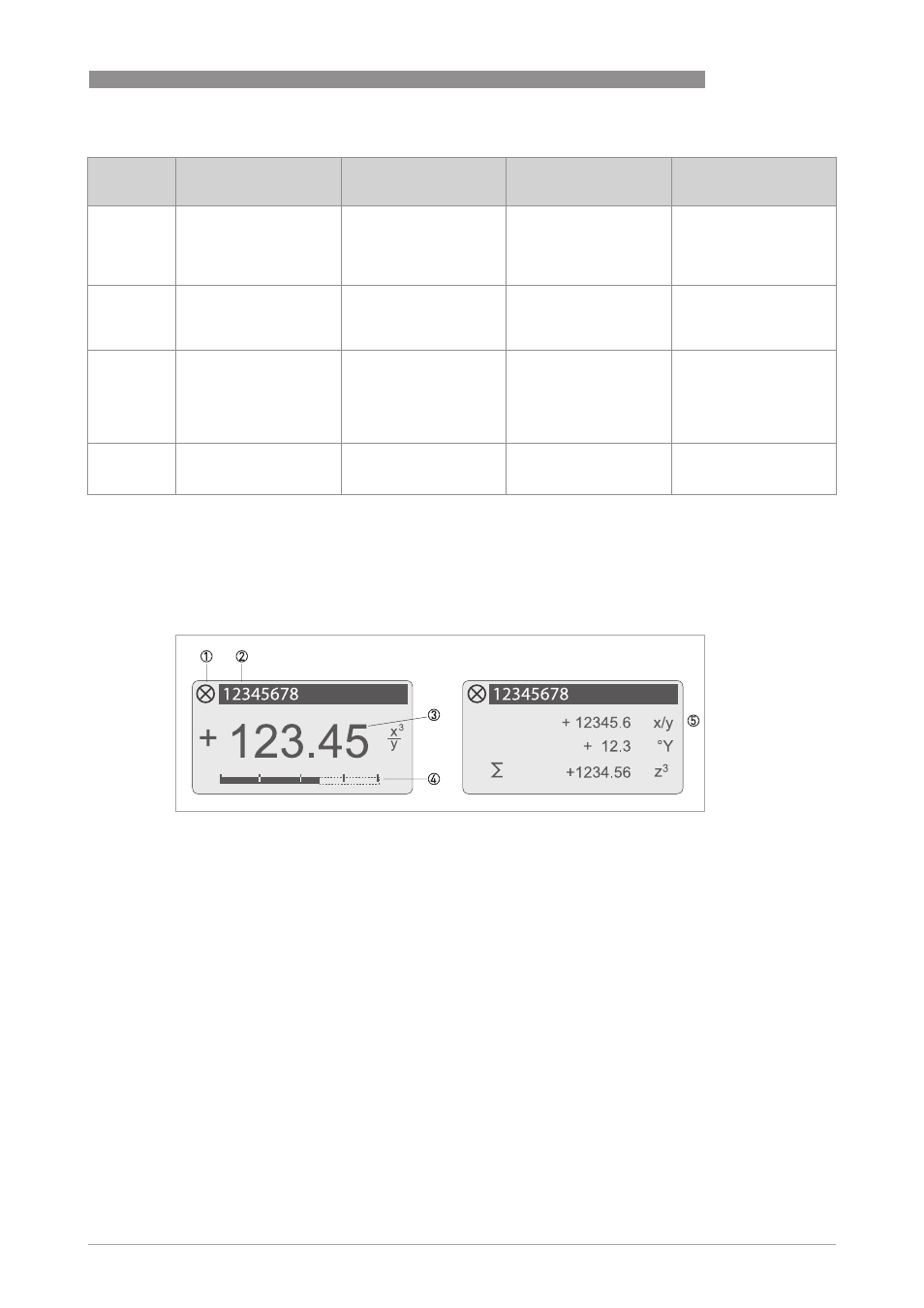

Abbildung 6-2: Beispiel für Anzeige im Messbetrieb mit 2 oder 3 Messwerten
1 Signalisiert eine evtl. vorhandene Statusmeldung in der Statusliste
2 Messstellen-Nr. (wird nur dann angezeigt, wenn Betreiber diese vorher eingestellt hat)
3 1. Messgröße in großer Darstellung
4 Bargraph-Anzeige
5 Darstellung mit 3 Messwerten
