8.1 Messprinzip
• Schallsignale werden ähnlich wie Kanus, die einen Fluss überqueren, entlang eines
diagonalen Messpfads übertragen und empfangen.
• Eine mit dem Durchflussstrom laufende Schallwelle bewegt sich schneller fort als eine
Schallwelle, die gegen den Strom läuft.
• Die Laufzeitdifferenz ist direkt proportional zur durchschnittlichen
Strömungsgeschwindigkeit des Messstoffs.

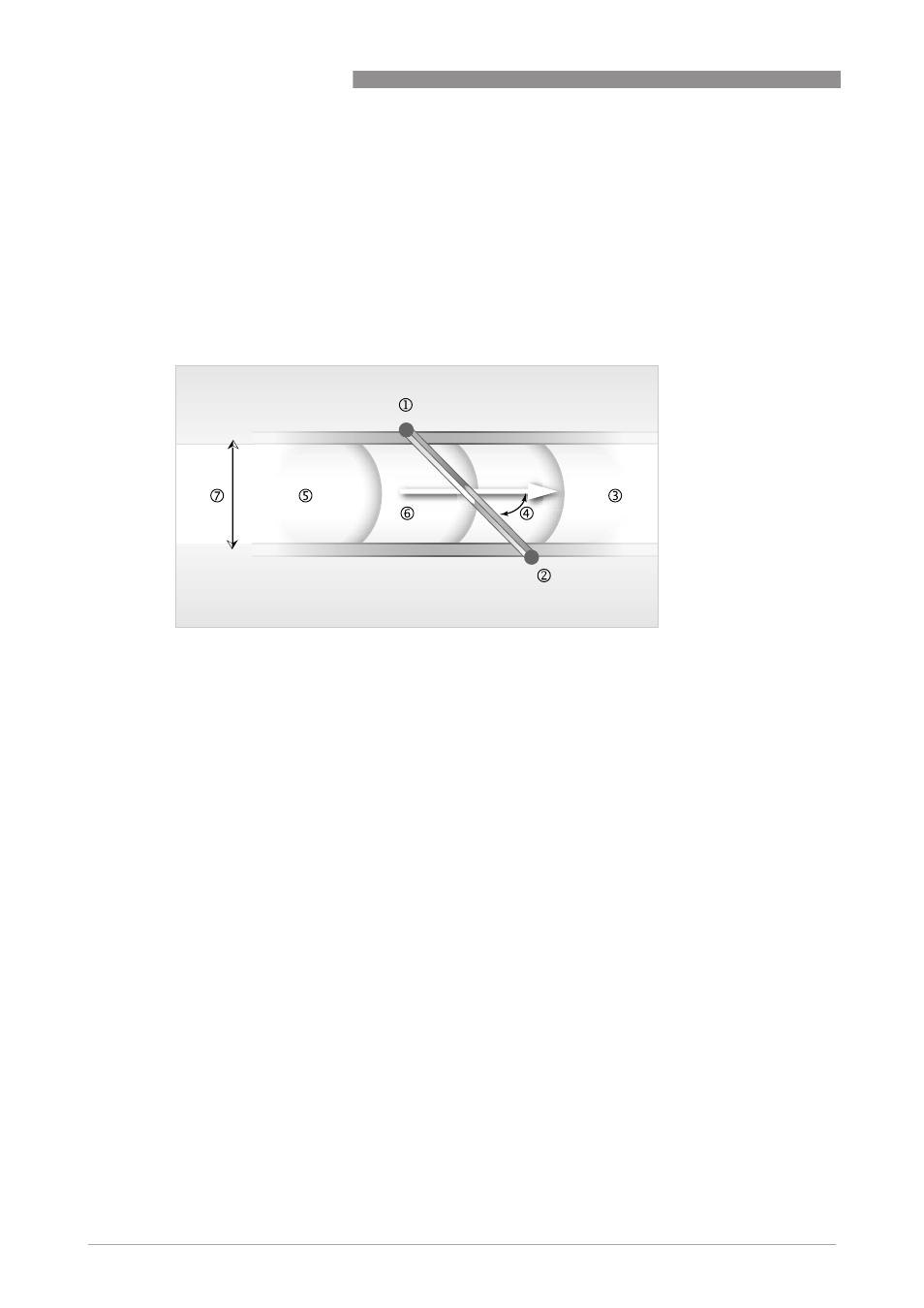

Abbildung 8-1: Messprinzip
1 Signalwandler A
2 Signalwandler B
3 Durchflussgeschwindigkeit
4 Einfallswinkel
5 Schallgeschwindigkeit der Flüssigkeit
6 Pfadlänge
7 Innendurchmesser
