4
ELEKTRISCHE ANSCHLÜSSE
30
OPTISONIC 3400
www.krohne.com
12/2013 - 4002740702 - HB OPTISONIC 3400 -de-R02
100…230 VAC
• Schließen Sie den PE-Schutzleiter der Hilfsenergie an die separate Klemme im
Anschlussraum des Messumformers an.
• Schließen Sie den spannungsführenden Leiter an die L-Klemme und den Nullleiter an die N-
Klemme an.
24 VAC/DC
• Schließen Sie die Funktionserde FE an die separate Bügelklemme im Anschlussraum des
Messumformers an.
• Bei Anschluss an Funktionskleinspannungen ist eine sichere galvanische Trennung (PELV) zu
gewährleisten (gem. VDE 0100 / VDE 0106 bzw. IEC 364 / IEC 536 oder entsprechenden
nationalen Vorschriften).

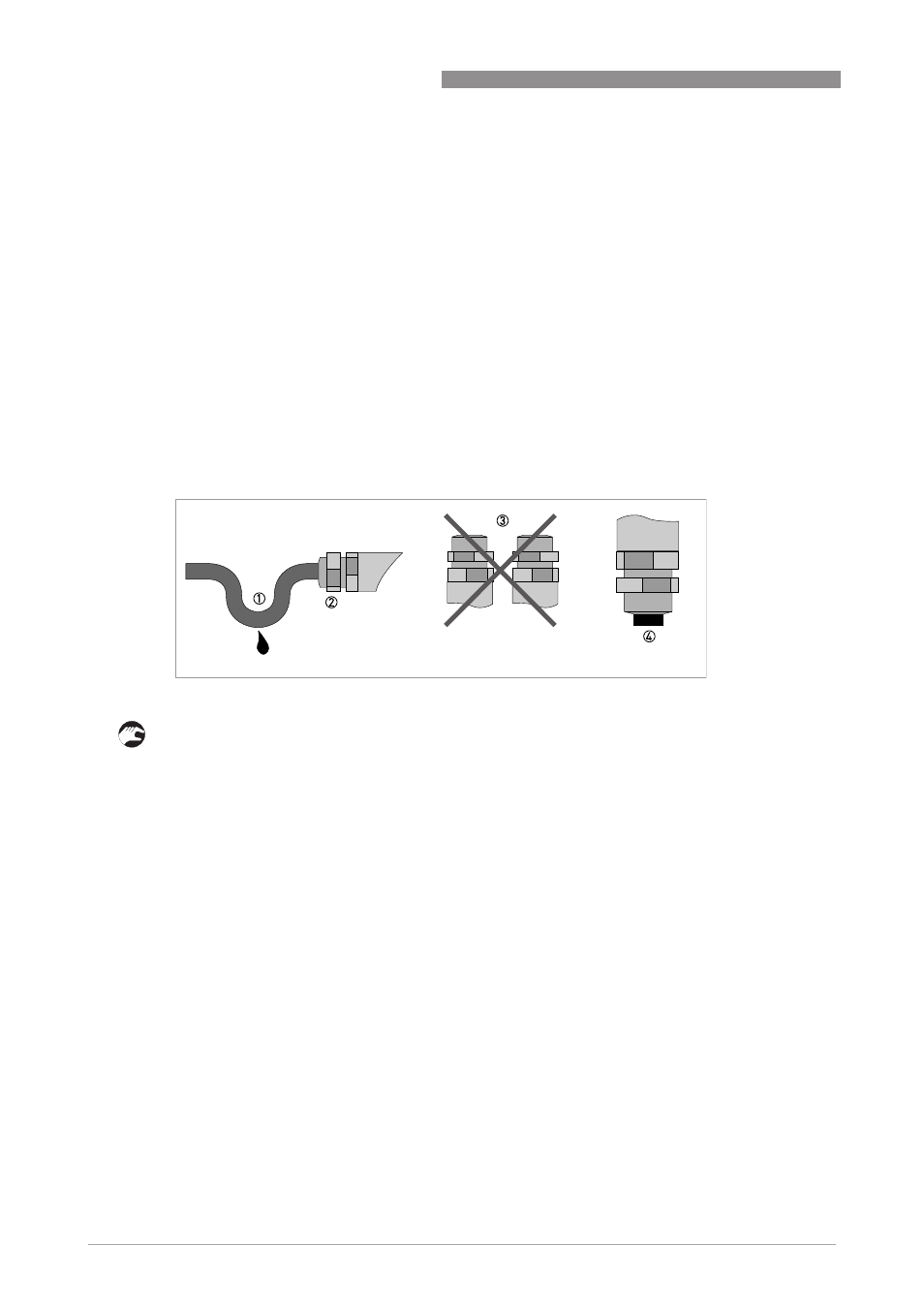

4.4 Elektrische Leitungen korrekt verlegen
1 Verlegen Sie die Leitung kurz vor dem Gehäuse in einer Schleife.
2 Ziehen Sie die Verschraubung der Leitungseinführung fest an.
3 Montieren Sie das Gehäuse niemals mit den Leitungseinführungen nach oben.
4 Verschließen Sie nicht benötigte Leitungseinführungen mit einem Dichtstopfen.
Abbildung 4-5: Gehäuse vor Staub und Wasser schützen
