BESCHREIBUNG HART-SCHNITTSTELLE
9
119
OPTISONIC 3400
www.krohne.com
12/2013 - 4002740702 - HB OPTISONIC 3400 -de-R02
9.3.3 Mehrpunkt-Verbindung (3-Leiter-Anschluss)
Anschluss von 2- und 4-Leiter-Geräten im selben Netzwerk. Damit der Stromausgang des
Messumformers aktiv betrieben werden kann, muss ein zusätzlicher dritter Leiter mit den
Geräten desselben Netzwerks verbunden sein. Diese Geräte sind über einen
Zweileiterstromkreis mit Hilfsenergie zu versorgen.

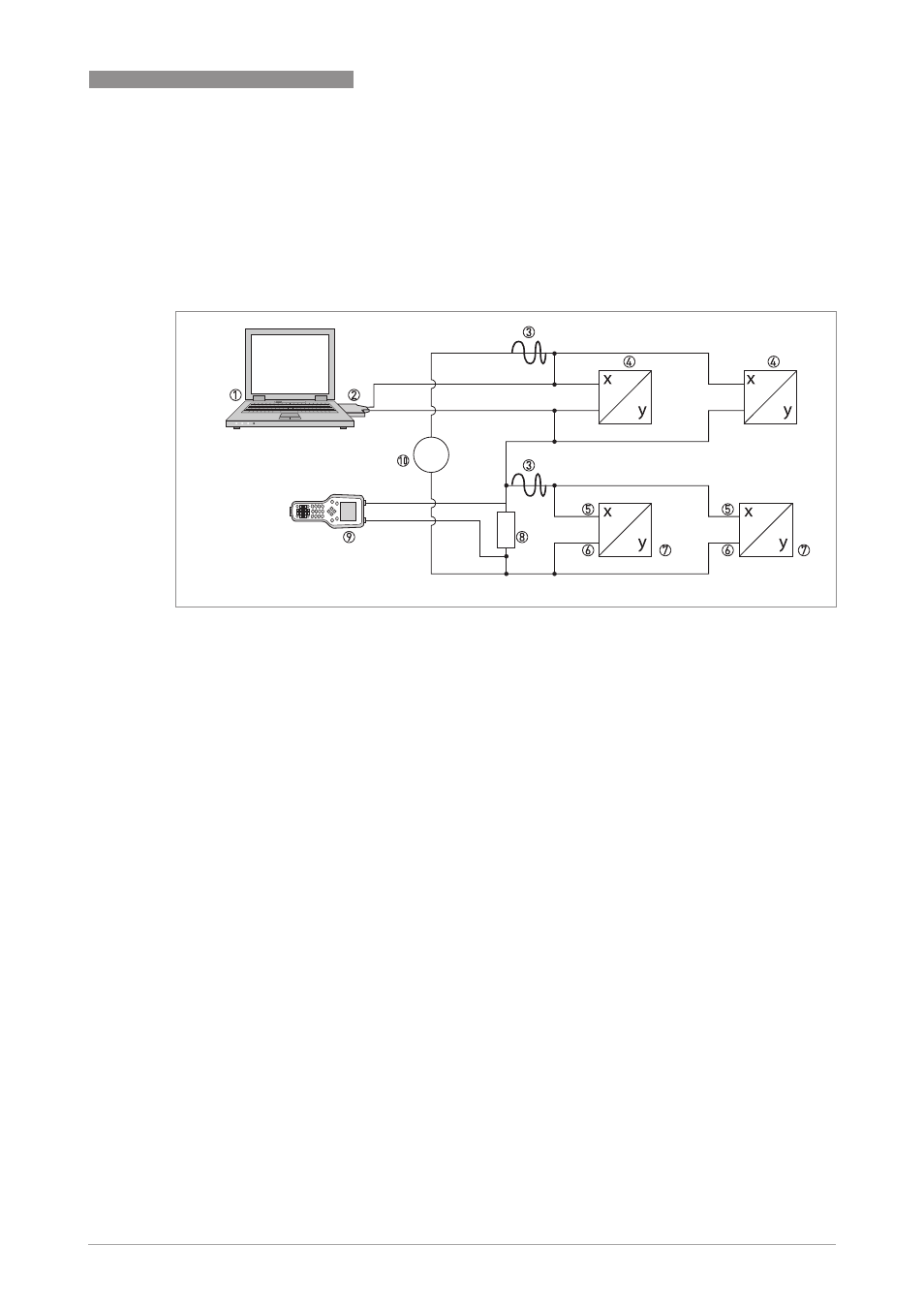

1 Erstes Mastergerät (Primary Master)
2 HART
®
-Modem
3 HART
®
-Signal
4 Über Stromschleife versorgte 2-Leiter-Fremdgeräte (Slaves) mit 4…20 mA, Adressen > 0
5 Messumformer Anschlussklemme A (C)
6 Messumformer Anschlussklemme A- (C-)
7 Anschluss aktiver oder passiver 4-Leiter-Geräte (Slaves) mit 4…20 mA, Adressen > 0
8 Bürde ≥ 250 Ω (Ohm)
9 Zweites Mastergerät (Secondary Master)
10 Hilfsenergie
