6.1.2 Anzeige bei Auswahl von Untermenü und Funktionen, 3-zeilig
6.1.3 Anzeige bei Einstellung von Parametern, 4-zeilig

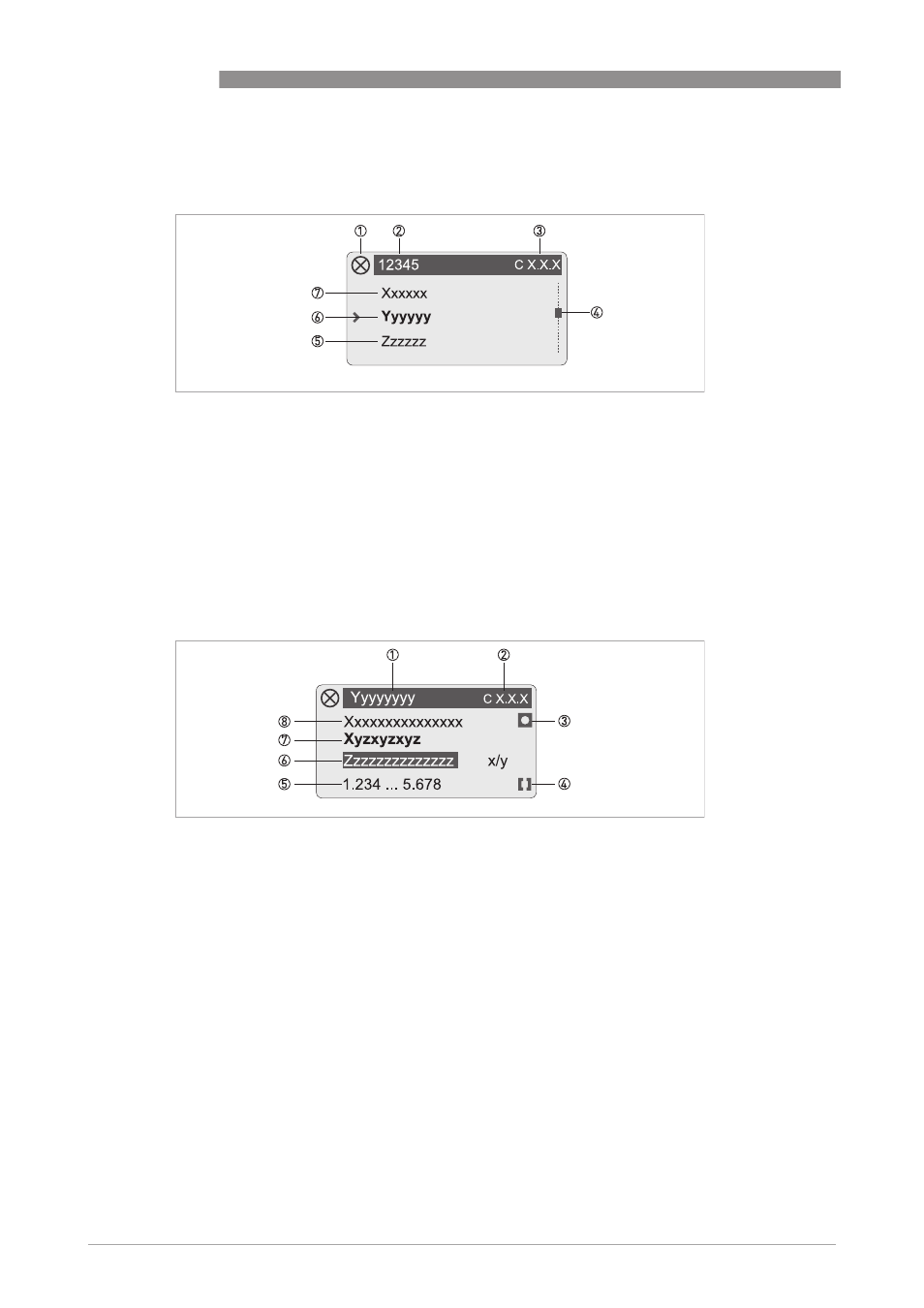

Abbildung 6-3: Anzeige bei Auswahl von Untermenü und Funktionen, 3-zeilig
1 Signalisiert eine evtl. vorhandene Statusmeldung in der Statusliste
2 Menü-, Untermenü- oder Funktions-Name
3 Nummer zu 6
4 Signalisiert Position innerhalb der Menü-, Untermenü- oder Funktions-Liste
5 Nächste(s) Menü, Untermenü oder Funktion
(_ _ _ signalisieren in dieser Zeile das Ende der Liste)
6 Aktuelle(s) Menü, Untermenü oder Funktion
7 Vorangehende(s) Menü, Untermenü oder Funktion
(_ _ _ signalisieren in dieser Zeile den Anfang der Liste)
Abbildung 6-4: Anzeige bei Einstellung von Parametern, 4-zeilig
1 Aktuelle(s) Menü, Untermenü oder Funktion
2 Nummer zu 7
3 Kennzeichnet werkseitige Einstellung
4 Kennzeichnet zulässigen Wertebereich
5 Zulässiger Wertebereich bei Zahlenwerten
6 Momentan eingestellter Wert, Einheit oder Funktion (erscheint bei Anwahl mit weißer Schrift in blauem Feld)
Hier erfolgt die Änderung der Daten.
7 Aktueller Parameter
8 Werkseitige Einstellung des Parameters
