2.2.1 Feldgehäuse

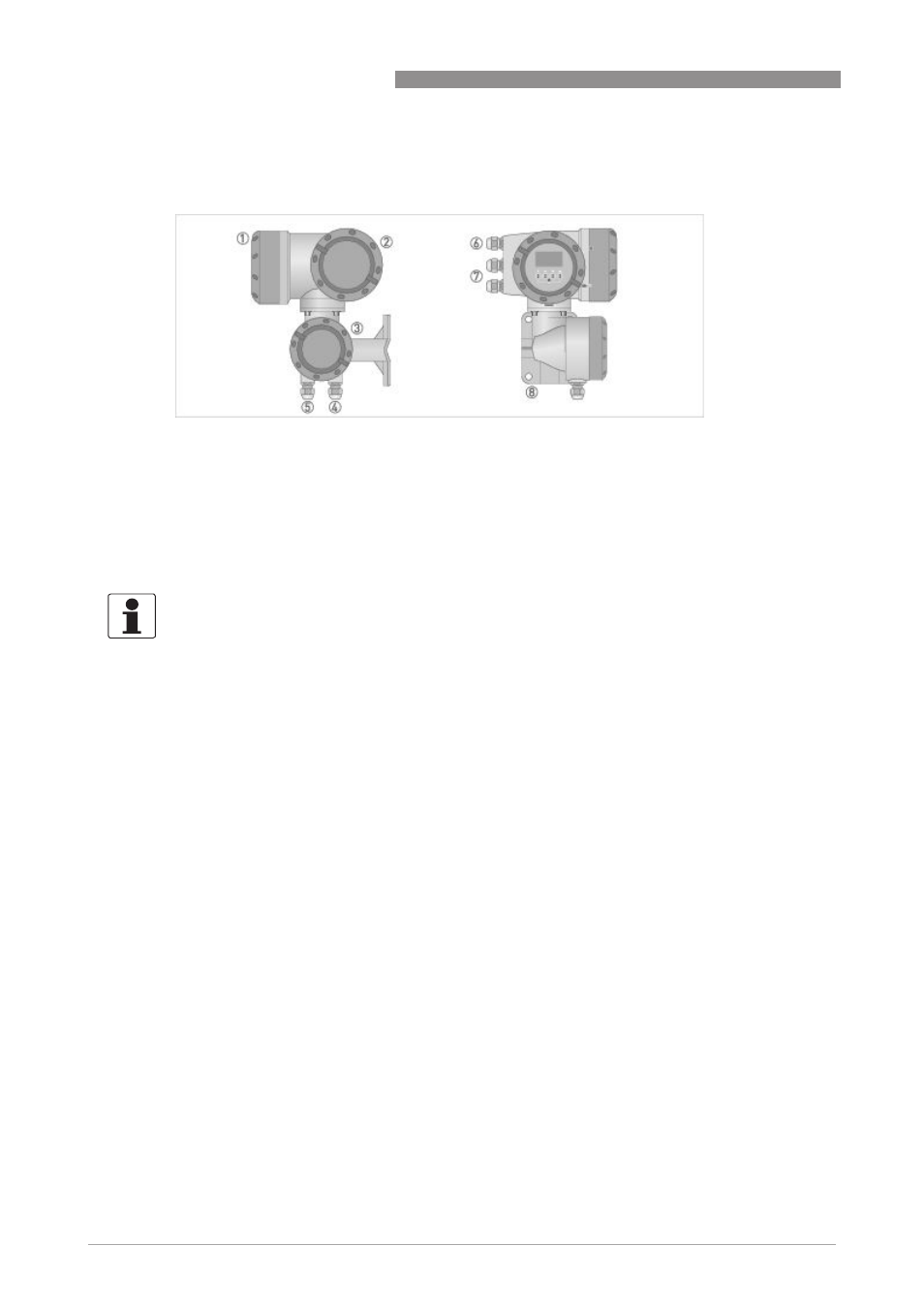

Abbildung 2-2: Aufbau Feldgehäuse
1 Abdeckung Elektronik und Anzeige
2 Abdeckung Anschlussraum Hilfsenergie und Ein-/Ausgänge
3 Abdeckung Anschlussraum Messwertaufnehmer
4 Verwenden Sie Kabeleinführung 4 oder 5 für die Signalleitung des Messwertaufnehmers
5 (siehe 4)
6 Kabeleinführung für Hilfsenergie
7 Kabeleinführung für Ein- und Ausgänge
8 Montageplatte für Rohr- und Wandmontage
INFORMATION!
Nach jedem Öffnen eines Gehäusedeckels muss das Gewinde gesäubert und eingefettet werden.
Verwenden Sie nur harz- und säurefreies Fett.
Achten Sie darauf, dass die Gehäusedichtung korrekt angebracht sowie sauber und
unbeschädigt ist.
