4
ELEKTRISCHE ANSCHLÜSSE
50
OPTISONIC 3400
www.krohne.com
12/2013 - 4002740702 - HB OPTISONIC 3400 -de-R02
Steuereingang aktiv C
N
NAMUR, Modulare E/A
• Anschluss nach EN 60947-5-6
• Eingestellter Schaltpunkt für die Erkennung "Kontakt offen oder geschlossen":
Kontakt offen (Aus): U
0, nom
= 6,3 V mit I
nom
< 1,9 mA
Kontakt geschlossen (Ein): U
0, nom
= 6,3 V mit I
nom
> 1,9 mA
• Erkennung Leitungsbruch:
U
0
≥ 8,1 V mit I ≤ 0,1 mA
• Erkennung Leitungskurzschluss:
U
0
≤ 1,2 V mit I ≥ 6,7 mA
• X kennzeichnet die Anschlussklemmen A oder B, je nach Ausführung des Messumformers.
4.7.5 Exi Ein-/Ausgänge
VORSICHT!
Anschlusspolarität beachten.

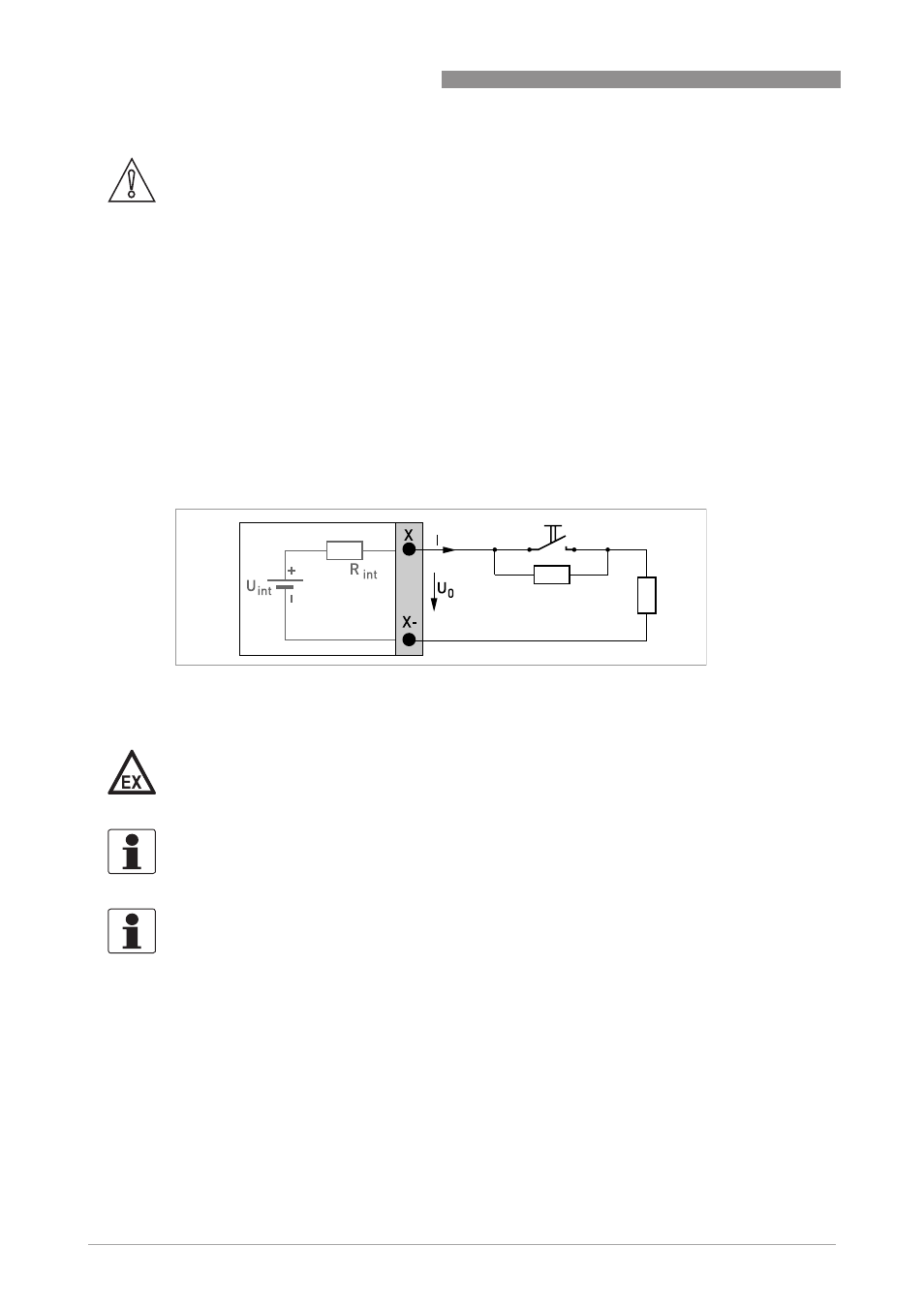

Abbildung 4-22: Steuereingang aktiv C
N
nach NAMUR EN 60947-5-6
GEFAHR!
Bei Geräten, die in explosionsgefährdeten Bereichen eingesetzt werden, gelten zusätzlich die
sicherheitstechnischen Hinweise in der Ex-Dokumentation.
INFORMATION!
Weitere Informationen zum elektrischen Anschluss siehe Beschreibung der Ein- und Ausgänge
auf Seite 35
.
INFORMATION!
•
Bei Frequenzen oberhalb von 100 Hz sind abgeschirmte Leitungen zu verwenden um die
Abstrahlungen von elektrischen Störungen (EMV) zu reduzieren.
•
Kompakt- und Feldgehäuse-Ausführungen:
Kompakt- und Feldgehäuse-Ausführungen:
Kompakt- und Feldgehäuse-Ausführungen:
Kompakt- und Feldgehäuse-Ausführungen: Anschluss der Abschirmung über die
Leitungsklemmen im Anschlussraum.
•
Beliebige Anschlusspolarität.
