3.6 Einbaubedingungen
3.6.1 Ein- und Auslaufstrecke
3.6.2 2- oder 3-dimensional gebogene Krümmer
3.6.3 T-Stück

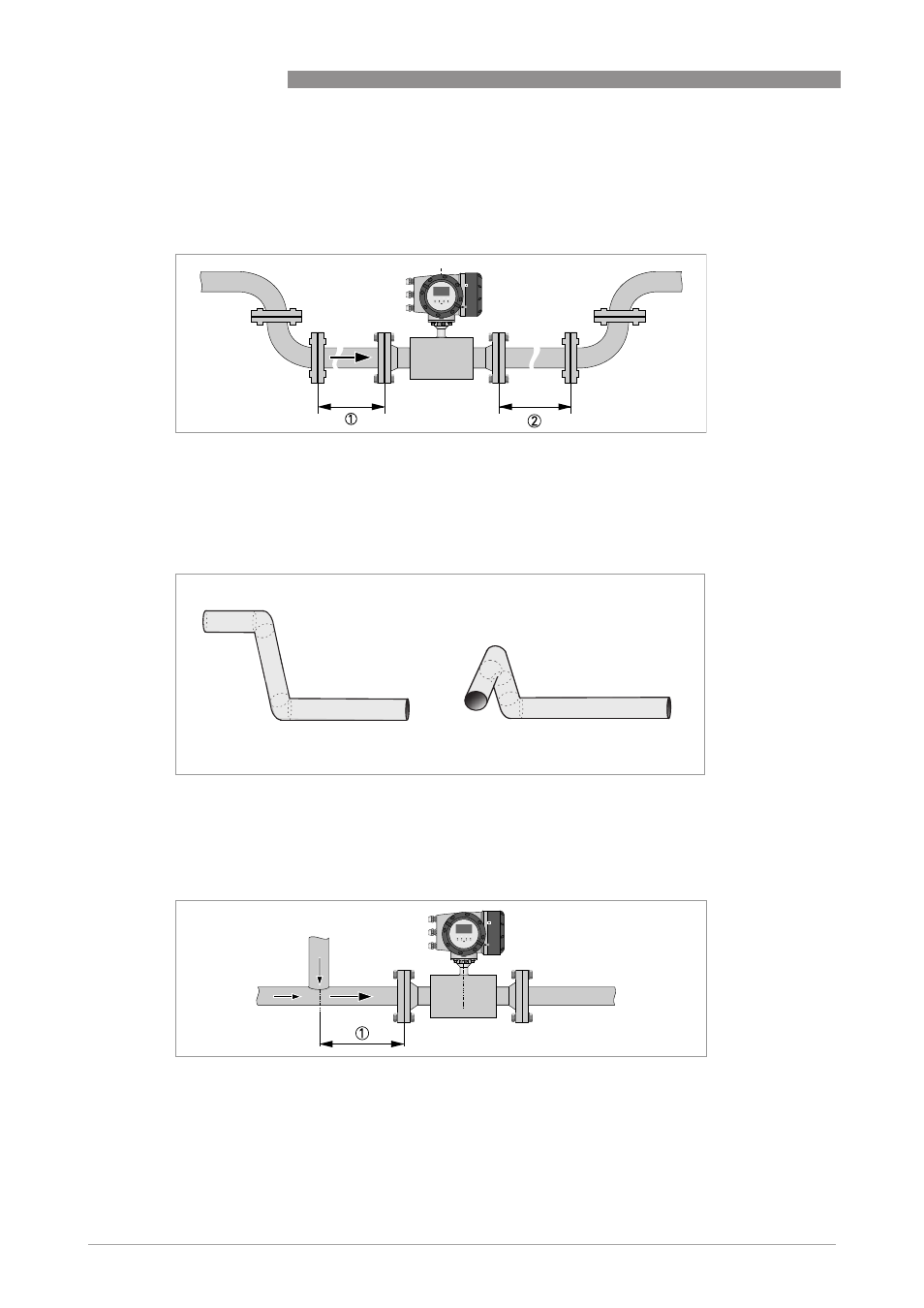

Abbildung 3-3: Empfohlener Einlauf und Auslauf
1 siehe § 2- oder 3-dimensional gebogene Krümmer
2 ≥ 3 DN
Abbildung 3-4: 2- und 3-dimensional gebogene Krümmer vor dem Durchflussmessgerät
1 2-dimensional gebogene Krümmer: ≥ 5 DN, 3-dimensionale Krümmer: ≥ 10 DN
Abbildung 3-5: Abstand hinter einem T-Stück
1 ≥ 5 DN
