ELEKTRISCHE ANSCHLÜSSE

4

47

OPTISONIC 3400

www.krohne.com

12/2013 - 4002740702 - HB OPTISONIC 3400 -de-R02

Puls- und Frequenzausgang passiv P

N

NAMUR, Modulare E/A

• Anschluß nach EN 60947-5-6
• offen:

I

nom

= 0,6 mA

geschlossen:
I

nom

= 3,8 mA

• X kennzeichnet die Anschlussklemmen A, B oder D, je nach Ausführung des Messumformers.

Statusausgang/Grenzwertschalter aktiv, Modulare E/A

• Anschlusspolarität beachten.
• U

int

= 24 VDC

• I ≤ 20 mA
• R

L

≤ 47 kΩ

• offen:

I ≤ 0,05 mA
geschlossen:
U

0, nom

= 24 V bei I = 20 mA

• X kennzeichnet die Anschlussklemmen A, B oder D, je nach Ausführung des Messumformers.

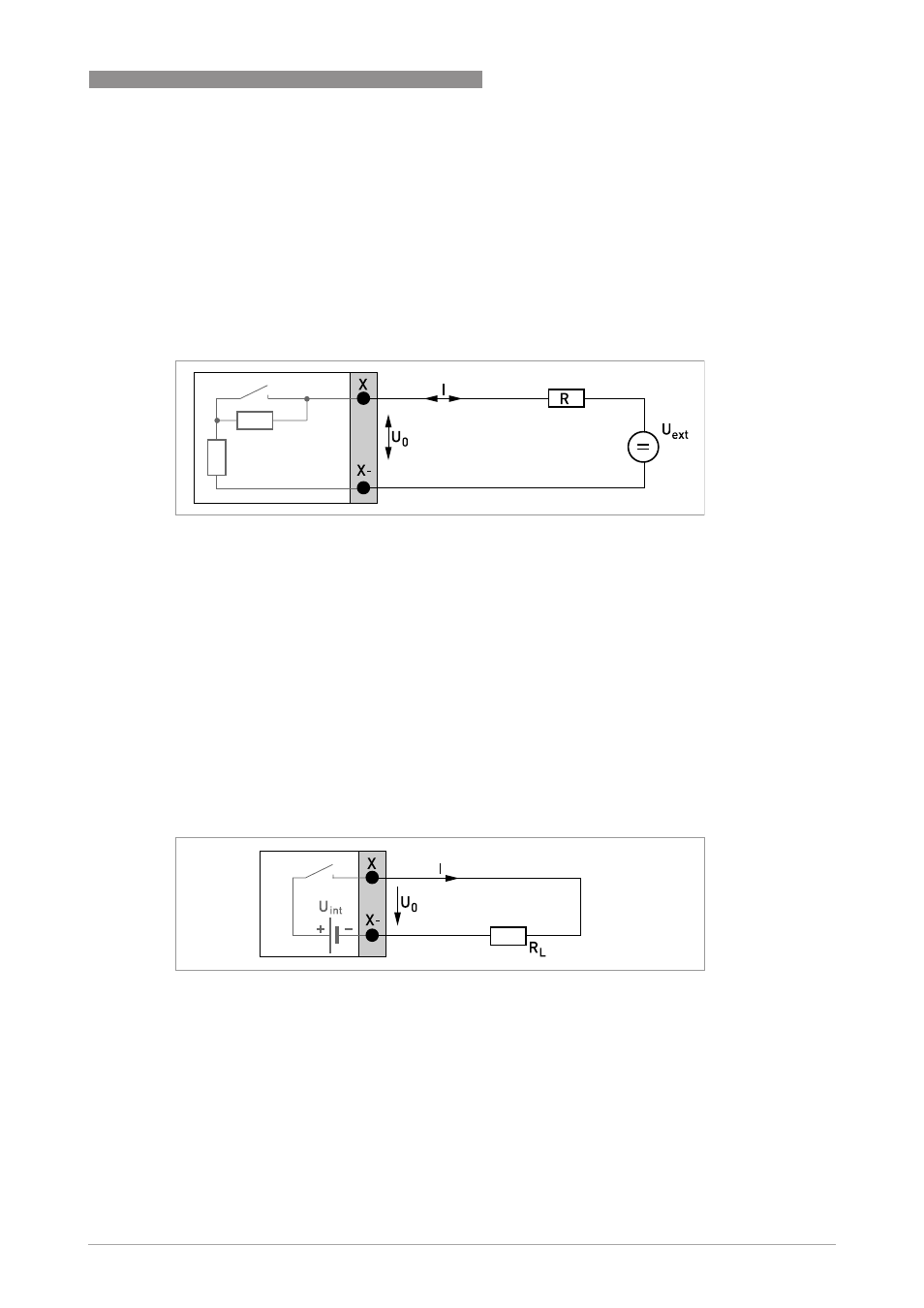

Abbildung 4-16: Puls- und Frequenzausgang passiv P

N

nach NAMUR EN 60947-5-6

Abbildung 4-17: Statusausgang / Grenzwertschalter aktiv S

a
