INSTALLATION

OPTISONIC 3400

www.krohne.com

12/2013 - 4002740702 - HB OPTISONIC 3400 -de-R02

3.7 Montage

3.7.1 Flanschversatz

3.7.2 Einbaulage

3.8 Montage Feldgehäuse, getrennte Ausführung

VORSICHT!
Max. zulässiger Versatz der Flanschflächen:
L

max

- L

min

≤ 0,5mm / 0,02

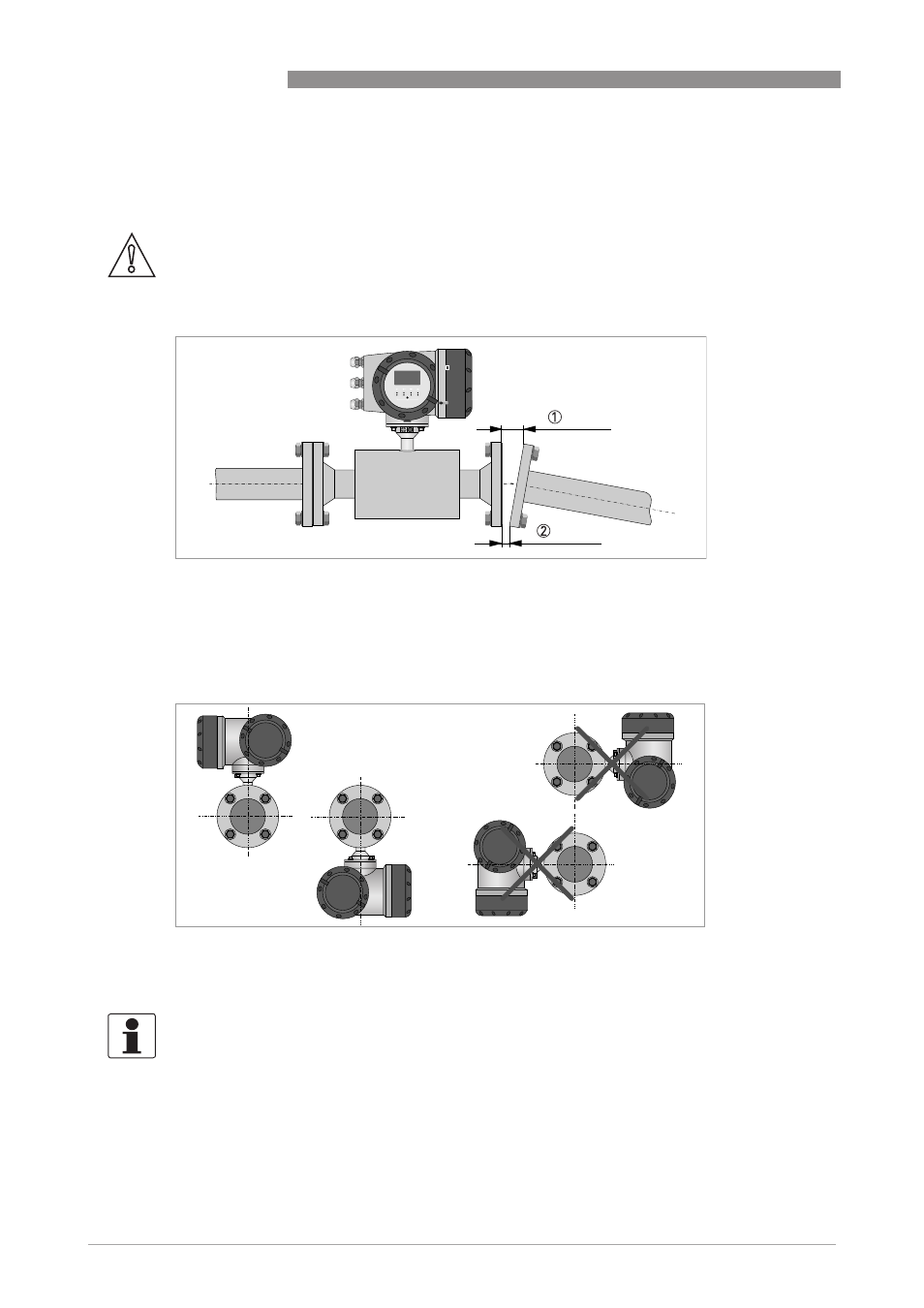

Abbildung 3-13: Flanschversatz

1 L

max

2 L

min

Abbildung 3-14: Horizontaler und vertikaler Einbau

INFORMATION!
Montagematerial und Werkzeug sind nicht Bestandteil des Lieferumfangs. Verwenden Sie
Montagematerial und Werkzeug entsprechend den gültigen Arbeitsschutz- und
Sicherheitsvorschriften.
