ELEKTRISCHE ANSCHLÜSSE
28
OPTISONIC 3400
www.krohne.com 12/2013 - 4002740702 - HB OPTISONIC 3400 -de-R02
VORSICHT!
Um eine einwandfreie Funktion zu gewährleisten, sind immer die mitgelieferten Signalleitungen
zu verwenden.

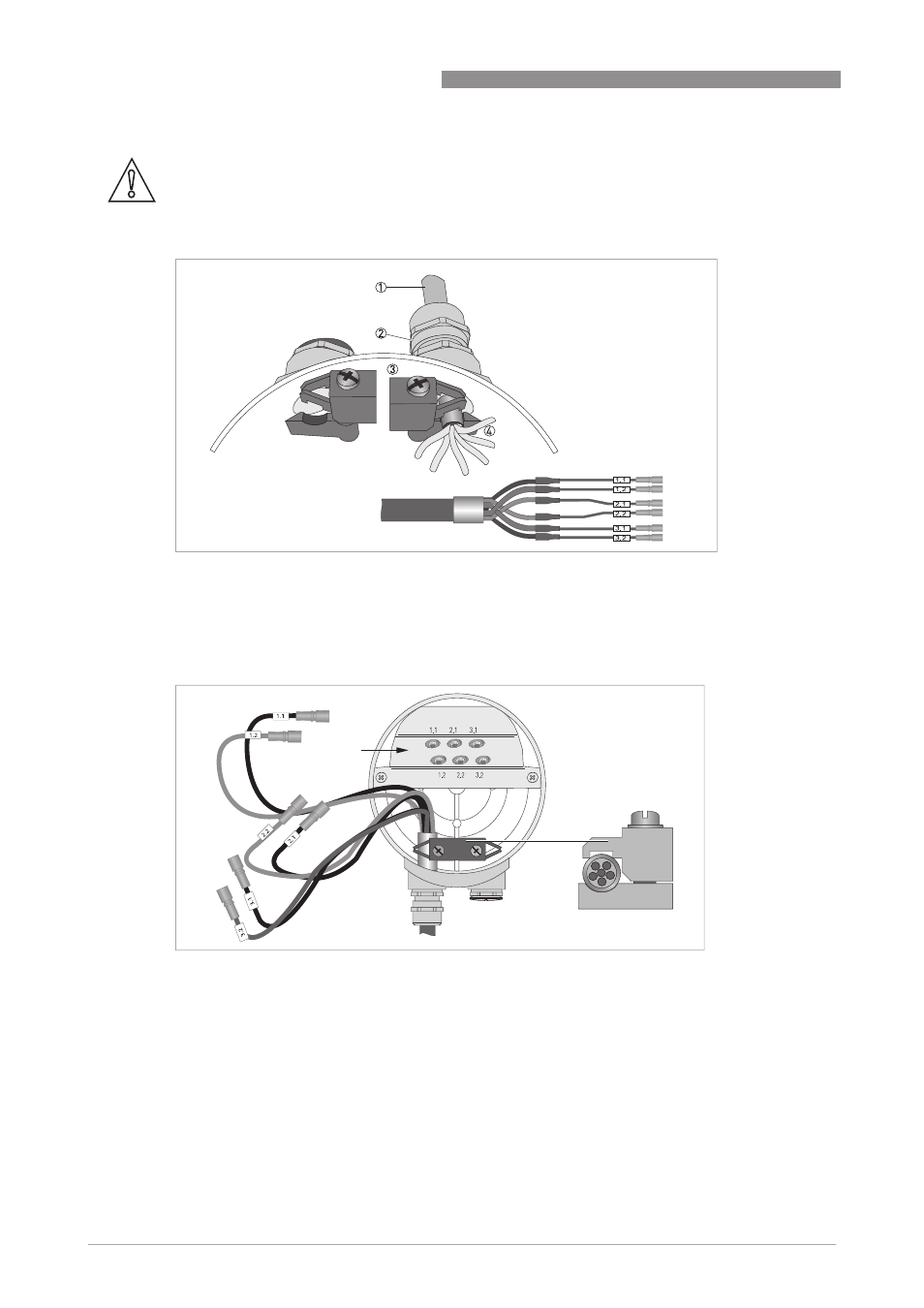

Abbildung 4-2: Befestigen Sie die Leitungen an der Abschirmbuchse
1 Kabel
2 Kabelverschraubungen
3 Erdungsklemmen
4 Leitung mit Abschirmbuchse aus Metall
Elektrischer Anschluss – Standardausführung
Abbildung 4-3: Schließen Sie die Kabel in der Anschlussdose des Messwertaufnehmers an.
