BESCHREIBUNG HART-SCHNITTSTELLE
9
117
OPTISONIC 3400
www.krohne.com 12/2013 - 4002740702 - HB OPTISONIC 3400 -de-R02

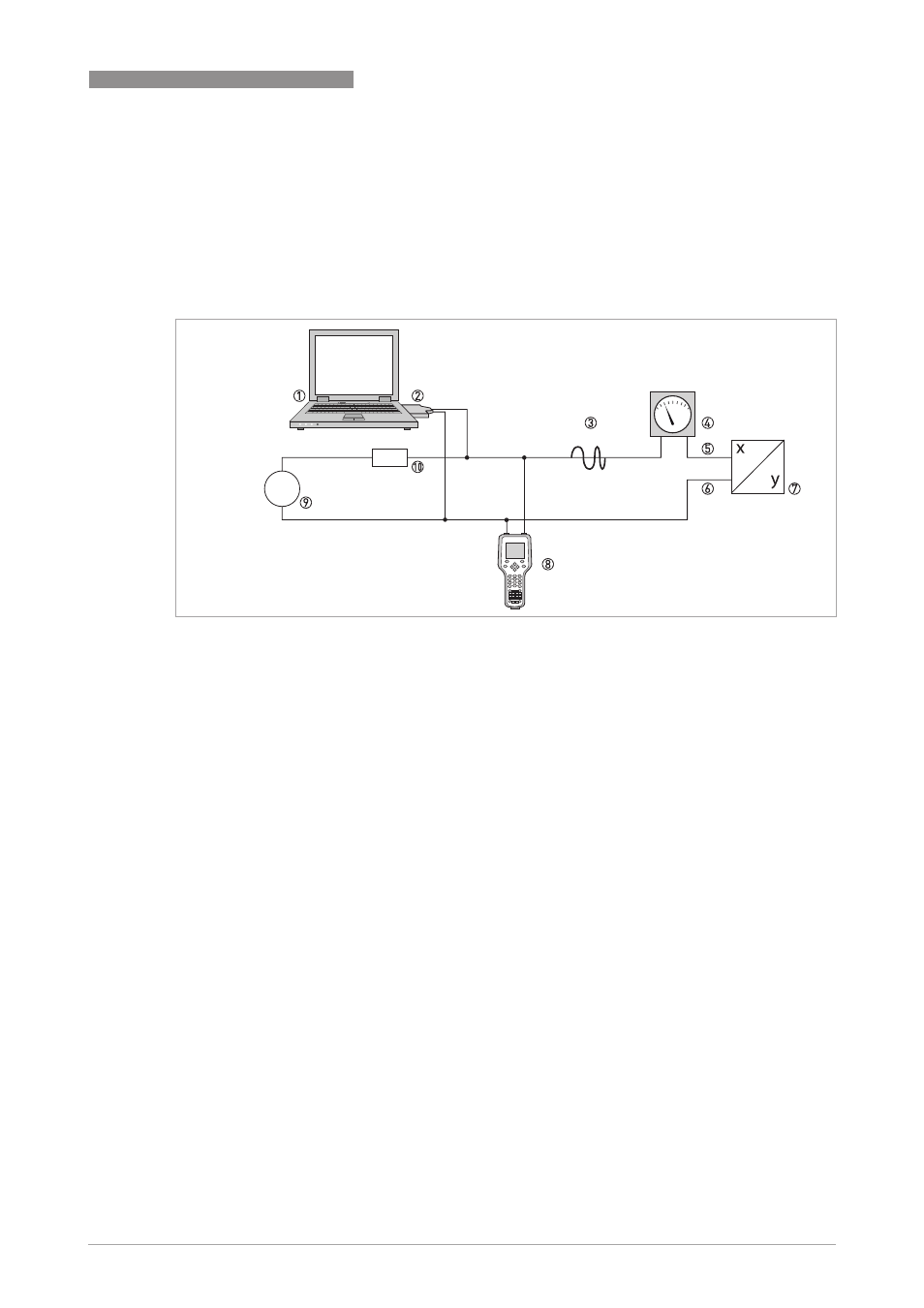

9.3.1 Punkt-zu-Punkt-Verbindung - Analog / Digital Modus (Point-to-Point)
Punkt-zu-Punkt-Verbindung (Point-to-Point) zwischen dem Messumformer und dem HART ®
Master.
Der Stromausgang des Gerätes kann aktiv oder passiv sein.
1 Erstes Mastergerät (Primary Master)
2 FSK-Modem bzw. HART
® -Modem
3 HART ® -Signal
4 Analoganzeige
5 Messumformer Anschlussklemme A (C)
6 Messumformer Anschlussklemme A- (C-)
7 Messumformer mit Adresse = 0 sowie passivem oder aktivem Stromausgang
8 Zweites Mastergerät (Secondary Master)
9 Hilfsenergie für Geräte (Slaves) mit passivem Stromausgang
10 Bürde ≥ 250 Ω (Ohm)
