4.7.4 Modulare Ein-/Ausgänge und Bus-Systeme
Stromausgang aktiv (HART
®
-fähig nur Stromausgangs-Klemmen C/C-), Modulare E/A
• U
int, nom
= 24 VDC
• I ≤ 22 mA
• R
L
≤ 1 kΩ
• X kennzeichnet die Anschlussklemmen A, B oder C, je nach Ausführung des Messumformers.
Stromausgang passiv (HART
®
-fähig nur Stromausgangs-Klemmen C/C-), Modulare
E/A
• U
ext
≤ 32 VDC
• I ≤ 22 mA
• U
0
≥ 1,8 V
• R
L, max
= (U
ext
- U
0
) / I
max
• X kennzeichnet die Anschlussklemmen A, B oder C, je nach Ausführung des Messumformers.
VORSICHT!
Anschlusspolarität beachten.
INFORMATION!
•
Weitere Informationen zum elektrischen Anschluss siehe Beschreibung der Ein- und
Ausgänge auf Seite 35
.
•
Den elektrischen Anschluss der Bus-Systeme entnehmen Sie den separaten Handbüchern
für die jeweiligen Bus-Systeme.
INFORMATION!
•
Bei Frequenzen oberhalb von 100 Hz sind abgeschirmte Leitungen zu verwenden um die
Abstrahlungen von elektrischen Störungen (EMV) zu reduzieren.
•
Kompakt- und Feldgehäuse-Ausführungen:
Kompakt- und Feldgehäuse-Ausführungen:
Kompakt- und Feldgehäuse-Ausführungen:
Kompakt- und Feldgehäuse-Ausführungen: Anschluss der Abschirmung über die
Leitungsklemmen im Anschlussraum.
•
Beliebige Anschlusspolarität.

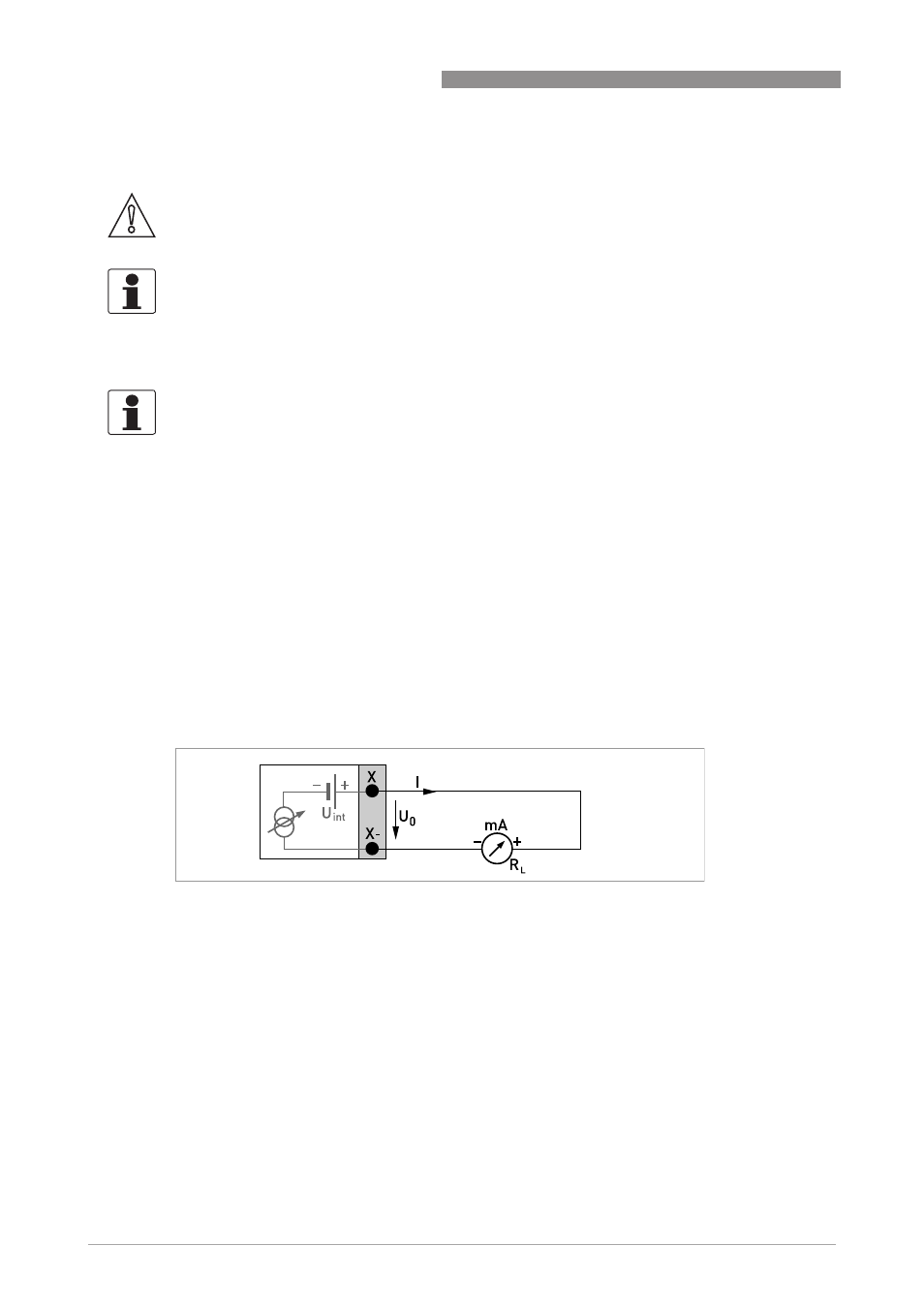

Abbildung 4-12: Stromausgang aktiv I
a
