4
ELEKTRISCHE ANSCHLÜSSE
54
OPTISONIC 3400
www.krohne.com 12/2013 - 4002740702 - HB OPTISONIC 3400 -de-R02
HART ® -Anschluss passiv (Multi-Drop-Betrieb)
• I: I
0%
≥ 4 mA
• Multi-Drop-Betrieb I: I
fix
≥ 4 mA = I
0%
• U
ext
≤ 32 VDC
• R ≥ 230 Ω

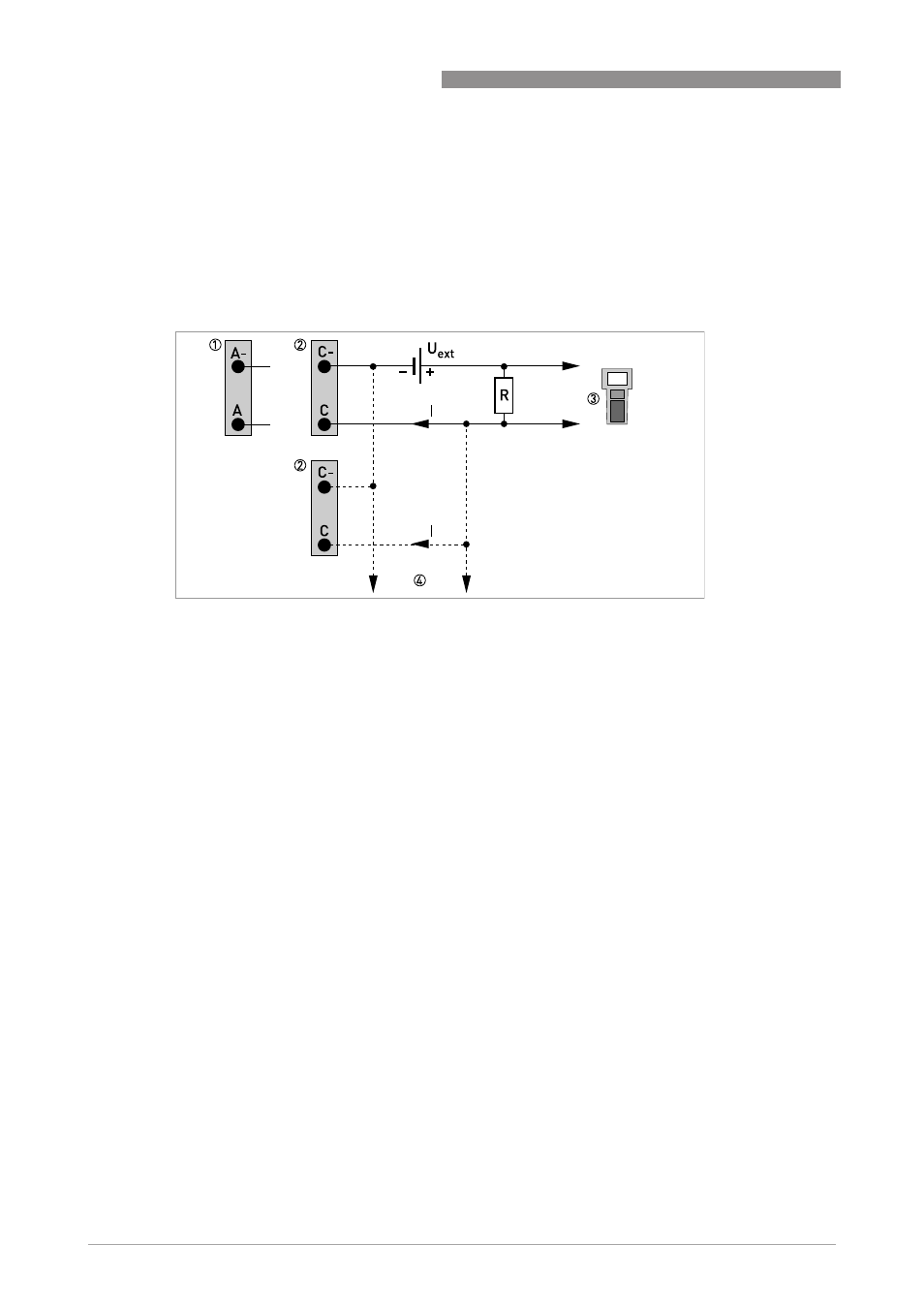

Abbildung 4-29: HART ® Anschluss passiv (I
p
)
1 Basis E/A: Klemme A- und A
2 Modulare E/A: Klemme C- und C
3 HART
® -Kommunikator
4 Weitere HART ® - fähige Geräte
